Questo articolo si applica ai seguenti prodotti CoolAutomation:
- CooLinkHub
Introduzione

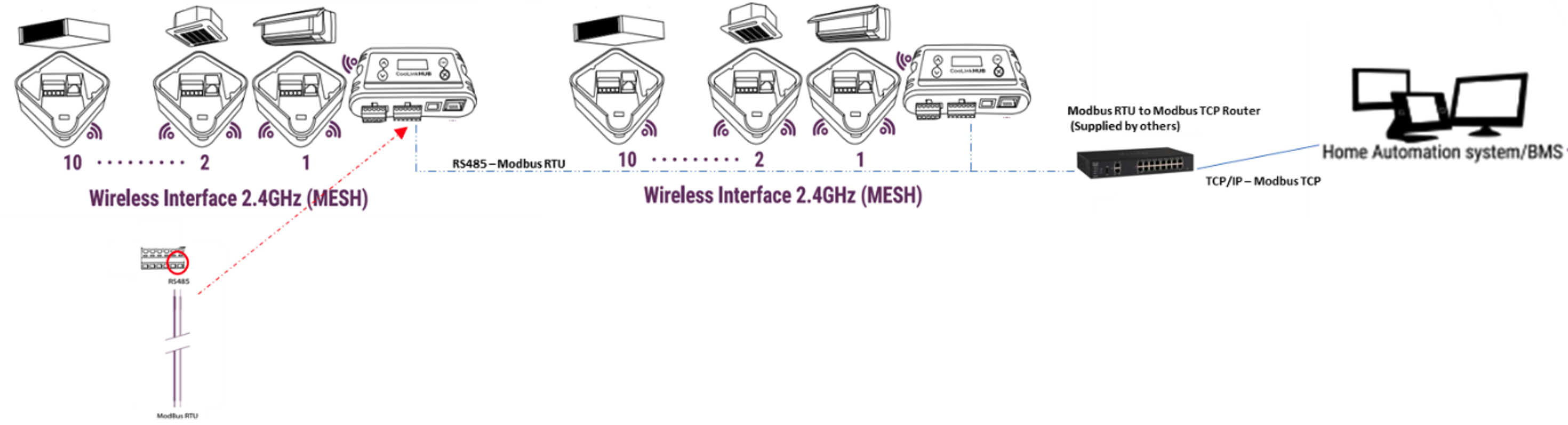

Collegare più cluster di CooLinkHub e CoolPlug wireless su un'unica linea Modbus RTU richiede la modifica della configurazione predefinita e il collegamento dei CooLinkHub come slave.
Prerequisiti
- Scarica il Toolbox di CoolAutomation oppure utilizza qualsiasi altro software terminale (Putty, terminale integrato di Windows, ecc...)
- Accesso alla rete a cui il dispositivo è collegato (tramite connessione TCP/IP locale) oppure cavo USB Tipo A verso Tipo B per abilitare l'interfaccia di rete locale (cavo USB fornito con CooLinkHub).
- Un computer con connessione di rete o USB
Fasi di configurazione
I passaggi seguenti devono essere eseguiti su tutti i CooLinkHub che si desidera collegare alla linea Modbus RTU.
Impostazione della linea CooLinkHub per CG (Cool Gate)
-
>line type L3 CG5
OK, Boot Required! -
Boot 2
Impostazione dell'ID Modbus (modifica del valore predefinito)
-
>line myid L3 51
OK, Boot Required! -
Boot 2
Impostazione dei parametri di formato Modbus (baud rate, bit di parità, ecc...)
Questo passaggio è facoltativo
Il formato Modbus predefinito è:
Baud Rate 9600 bps
Data Bits 8
Parità Nessuna
Per modificare il formato Modbus segui questi passaggi:
-
>line baud L3 19200_8N2
OK, Boot Required! -
boot 2
Impostazione degli indirizzi VA (Virtual Addresses)
VA - Virtual Addressing è la rappresentazione di ogni IDU (VRF o Split) nella tabella dei registri Modbus interna del dispositivo Coolautomation di rete
Normalmente i VA vengono assegnati dopo l'identificazione degli IDU nella schermata dei dispositivi di rete. Nel caso della configurazione CoolPlug & CooLinkHub, ogni IDU è rappresentato da un CoolPlug, quindi il comando di distribuzione VA auto deve essere eseguito dopo che tutti i CoolPlug wireless sono stati associati al rispettivo CooLinkHub e alimentati. (Può essere preimpostato prima dell'installazione in loco).
Quando i CoolPlug vengono installati in loco, sono alimentati dall'AC, ma durante la preimpostazione in laboratorio possono essere alimentati tramite connessione USB diretta al CooLinkHub. Il processo di associazione è descritto nel video tutorial "Come associare un CoolPlug wireless a un CooLinkHub" e nel manuale di installazione CoolPlug
Distribuzione dei VA
>VA auto
OK
Verifica dei VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Per l'elenco completo dei comandi Modbus, consulta la guida Modbus completa
