Questo articolo si applica ai seguenti prodotti CoolAutomation:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
- CooLinkHub
- CooLinkBridge
Nota
KNX tramite ETS è fornito con la famiglia di prodotti CoolMaster.

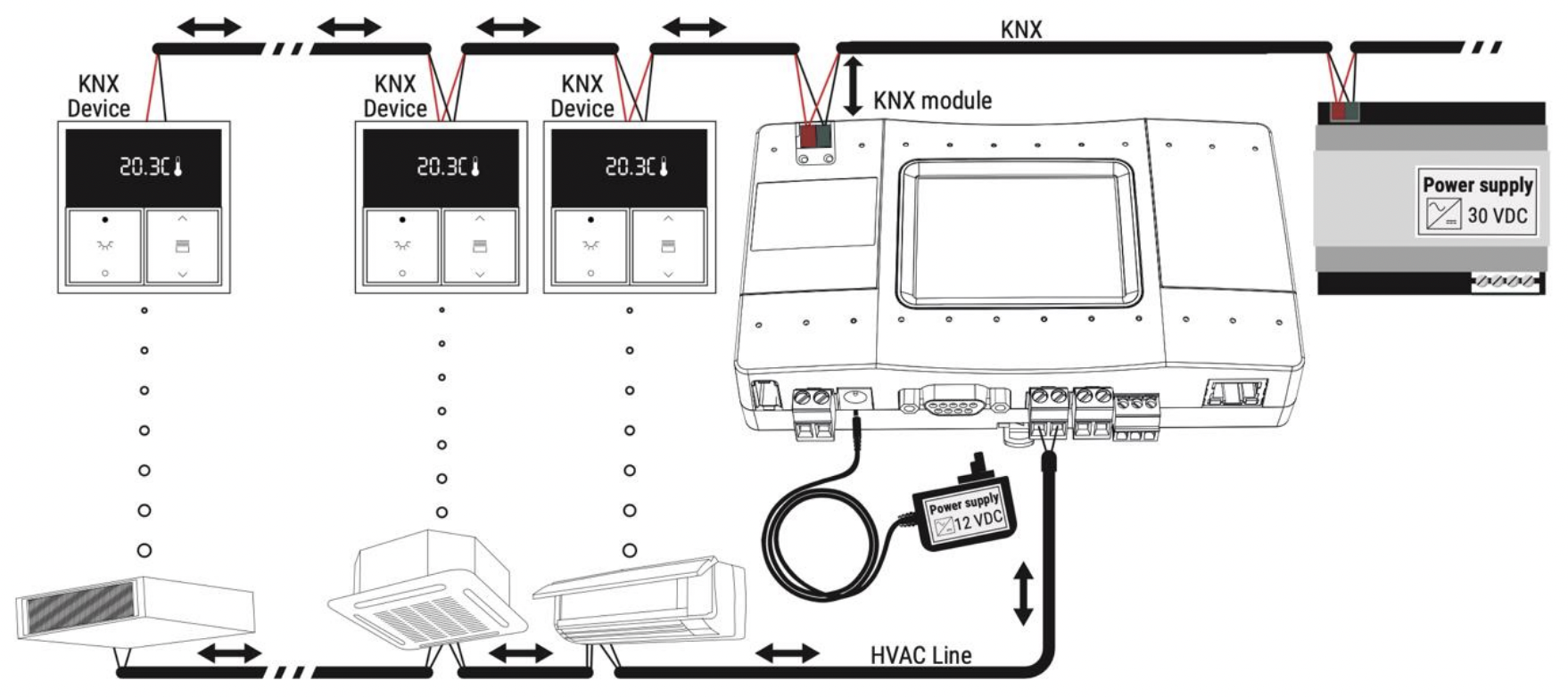

Collegamento hardware
- CoolMaster KNX si collega direttamente alla rete KNX. Utilizza ETS5 o versioni successive per la configurazione di tutti gli oggetti.
- Il dispositivo CoolMaster è alimentato da un alimentatore standard. Il bus KNX deve essere alimentato separatamente tramite l'alimentatore del bus KNX.
Per saperne di più, clicca qui oppure scarica il manuale completo di integrazione KNX
Configurazione del terminale di linea
Anche se KNX è collegato tramite il modulo KNX, deve essere definito virtualmente sulla linea appropriata.
Questo può essere fatto tramite lo schermo del dispositivo. Oppure tramite terminale, come segue:
Prerequisiti
- Per prima cosa, scarica il CoolAutomation ToolBox (se non l'hai già fatto).
- Poi, collega il tuo dispositivo utilizzando la connessione USB/rete IP.
- Clicca su 'Connect' e troverai la schermata del terminale.
CoolMaster - Configurazione tipo di linea
Puoi utilizzare il seguente comando da terminale:
line type L3 KNXWCooLinkhub - Configurazione tipo di linea
Puoi utilizzare il seguente comando da terminale:
line type L4 KNX
