Este artigo se aplica aos seguintes produtos CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Configurar os DIP switches do CoolMaster é essencial para o funcionamento correto do dispositivo e para a detecção das unidades internas (IDU).
Diferentes marcas de HVAC exigem configurações diferentes.
O artigo a seguir especifica as diretrizes para a configuração dos DIP switches.

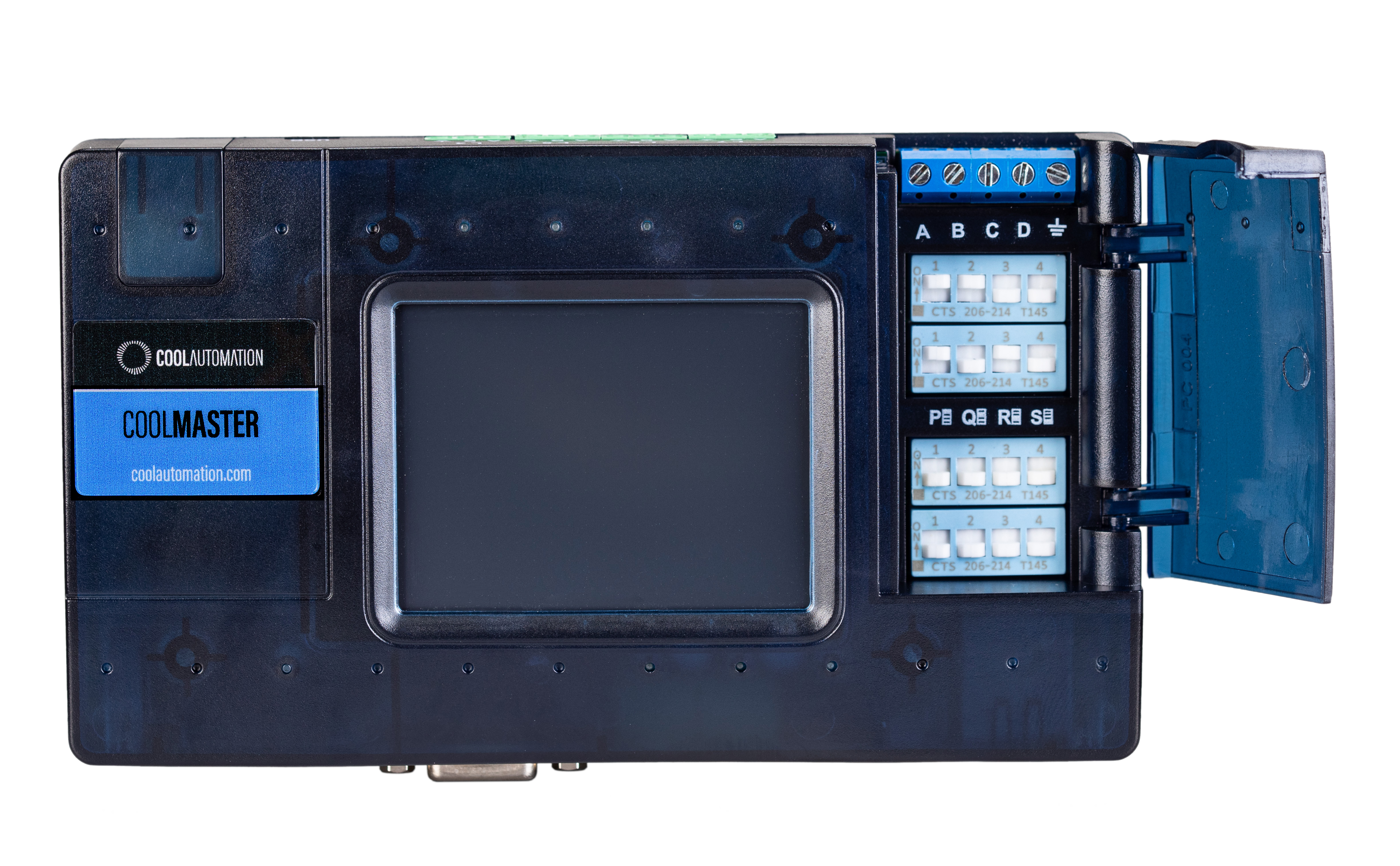

Os DIP switches estão localizados sob uma pequena tampa de acesso na parte frontal do seu dispositivo.
Ordem dos DIP Switches
As fileiras dos DIP switches são identificadas pelas letras P, Q, R e S - como mostrado abaixo.
DIP Switch P
| Switch | ON | OFF |
|---|---|---|
| P1, P2 | Ligar L6 e L7 e habilitar a detecção automática de polaridade em L7 | Separar L6 e L7 |
| P3 | L6 habilitado, L2 desabilitado | L2 habilitado, L6 desabilitado |
| P4 | N/A | Modo de operação normal |
Atenção!
- Os switches P1 e P2 devem sempre estar na mesma posição. Se ambos estiverem na posição ON, as linhas HVAC L6 e L7 são unidas em uma só linha, com opção de detecção automática de polaridade. Caso contrário, se ambos estiverem em OFF, as linhas L6 e L7 funcionam como linhas independentes.
-
Se L6 e L7 estiverem unidas em L7, habilitar L2 com o P3 não irá influenciar o funcionamento de L7.
-
O switch P4 deve estar na posição OFF para o funcionamento normal do CoolMaster.
DIP Switches Q e R
Os DIP switches Q e R são usados para ajustar os parâmetros internos das linhas HVAC L1 e L2 de acordo com os requisitos específicos de cada tipo de HVAC.
| Tipo de HVAC | DIP Switch Q - Linha HVAC L1 | |||
|---|---|---|---|---|
| Q1 | Q2 | Q3 | Q4 | |
| DK | ON | OFF | ON | OFF |
| ME | OFF | OFF | OFF | OFF |
| TO | OFF | ON | OFF | ON |
| SA | OFF | ON | OFF | ON |
| PN | OFF | ON | OFF | ON |
| HT | OFF | ON | OFF | ON |
| HA | OFF | ON | OFF | ON |
| Tipo de HVAC | DIP Switch R - Linha HVAC L2 | |||
|---|---|---|---|---|
| R1 | R2 | R3 | R4 | |
| DK | ON | OFF | ON | OFF |
| ME | OFF | OFF | OFF | OFF |
| TO | OFF | ON | OFF | ON |
| SA | OFF | ON | OFF | ON |
| PN | OFF | ON | OFF | ON |
| HT | OFF | ON | OFF | ON |
| HA | OFF | ON | OFF | ON |
Atenção!
-
Se todos os quatro DIP switches R1, R2, R3 e R4 estiverem na posição ON durante o reset de energia do CoolMaster, o CoolMaster será forçado a entrar no modo BOOT.
DIP Switch S
| Switch | ON | OFF |
|---|---|---|
| S1, S2 | Habilitar saída DC na linha HVAC L1 | Desabilitar saída DC na linha HVAC L1 |
| S3, S4 | Habilitar saída DC na linha HVAC L2 | Desabilitar saída DC na linha HVAC L2 |
Atenção!
- Os switches S1 e S2 devem estar na mesma posição.
- Os switches S3 e S4 devem estar na mesma posição.
-
A saída DC na linha HVAC L1 ou L2 só é necessária quando a linha está configurada como DK ou ME e um equipamento não-VRF está conectado a essa linha (via KRP, MAC ou adaptador similar). E somente se não houver outra fonte DC presente nessa linha!
