Este artigo se aplica aos seguintes produtos CoolMaster
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Os sistemas de refrigeração são conectados a uma ou mais linhas do CoolMaster.
Para que o dispositivo identifique as unidades internas, é necessário configurá-lo de acordo com a linha e a marca do ar-condicionado conectada ao CoolMaster.
Os passos abaixo mostram como configurar seu CoolMaster para suportar a marca de ar-condicionado conectada.

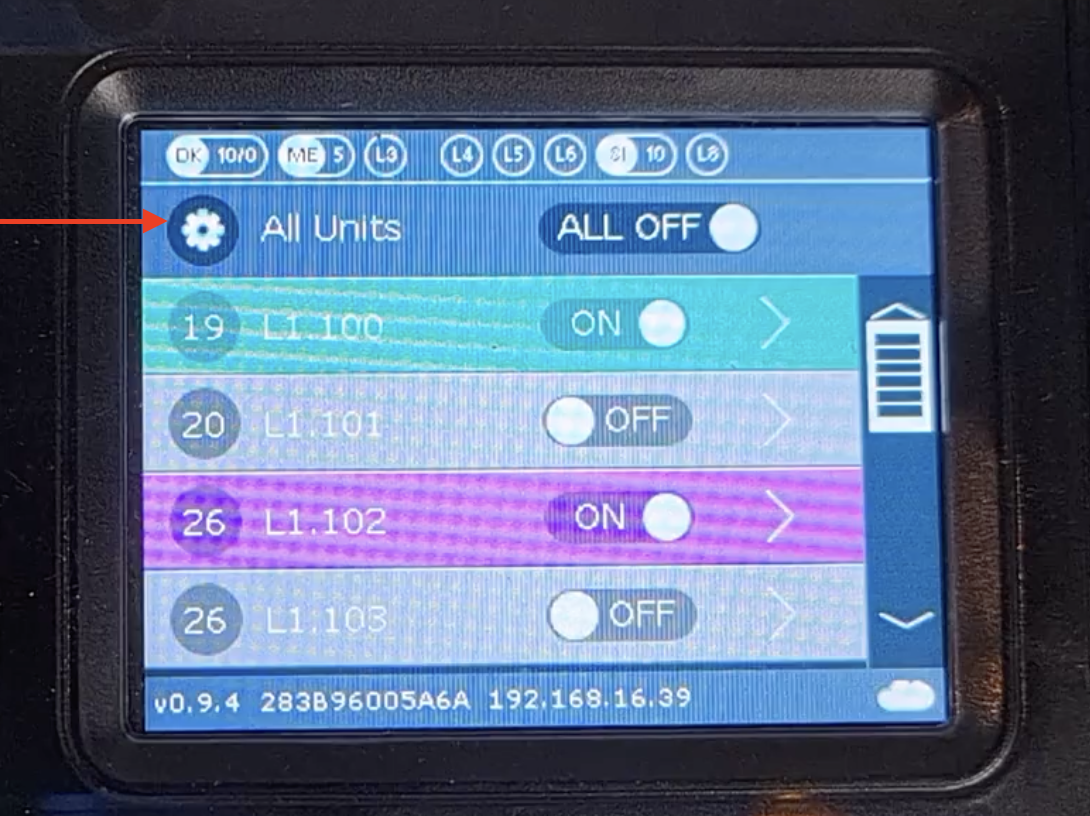

Passo 1: Acesse as configurações do dispositivo

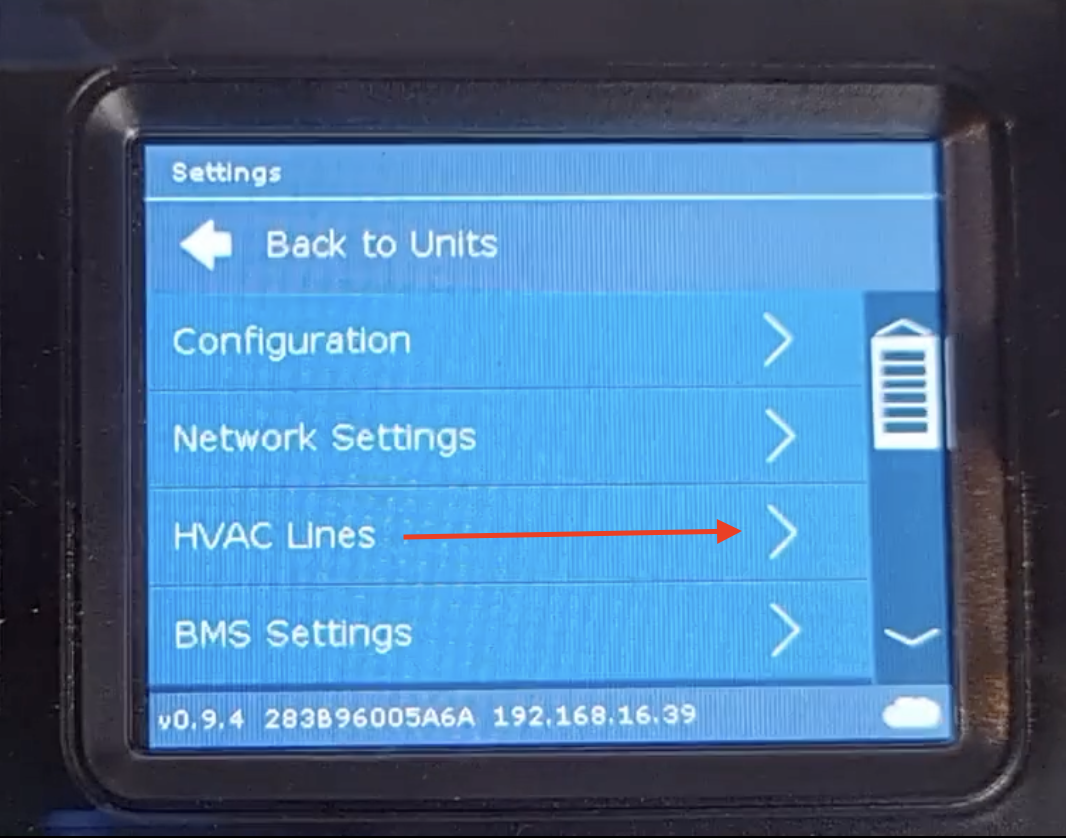

Passo 2: Escolha as linhas de ar-condicionado

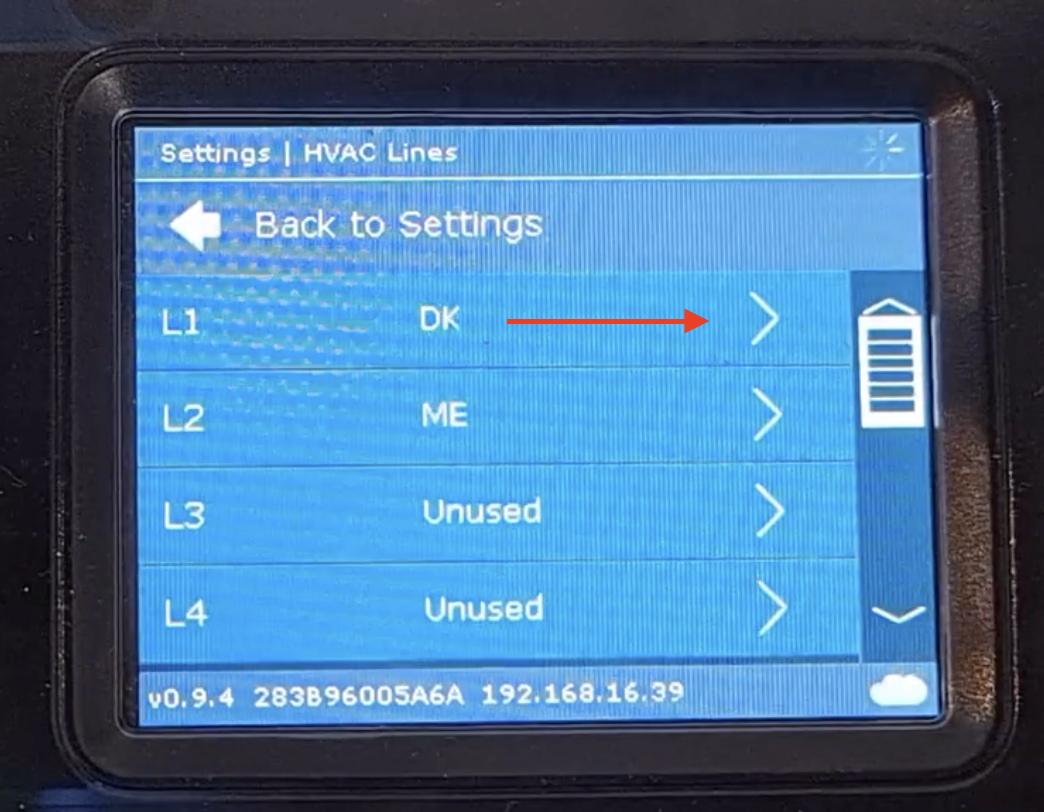

Passo 3: Escolha a linha que deseja definir/modificar

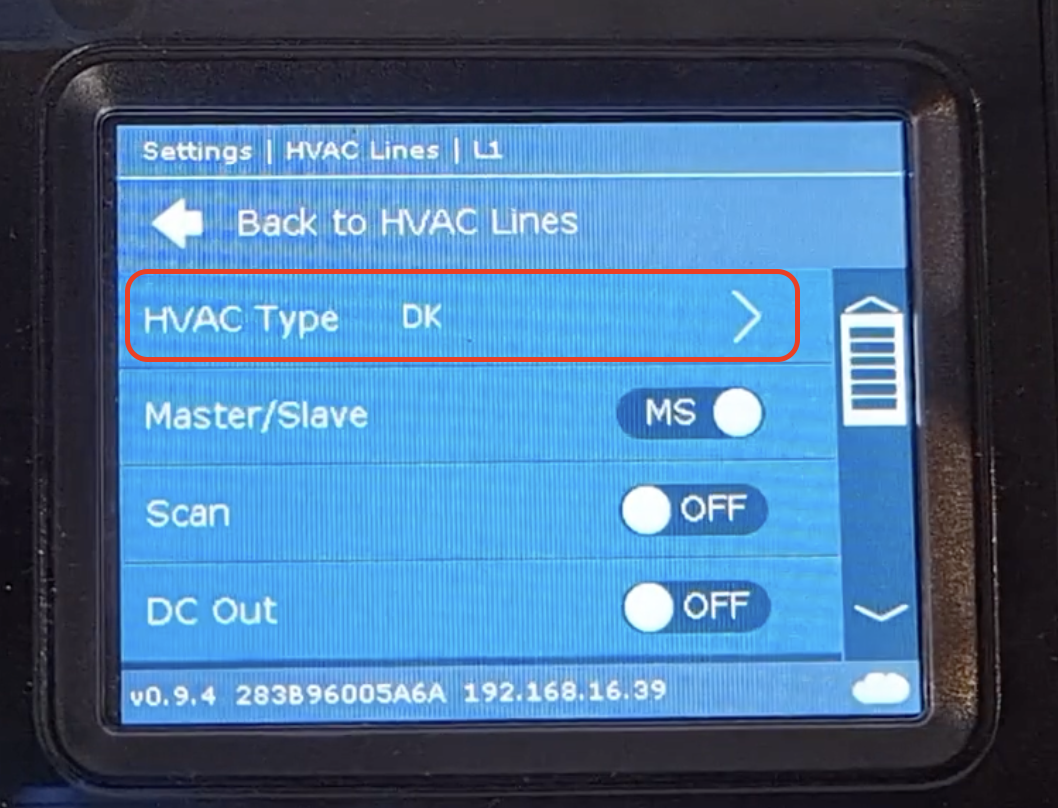

Passo 4: Toque em 'Tipo de HVAC'

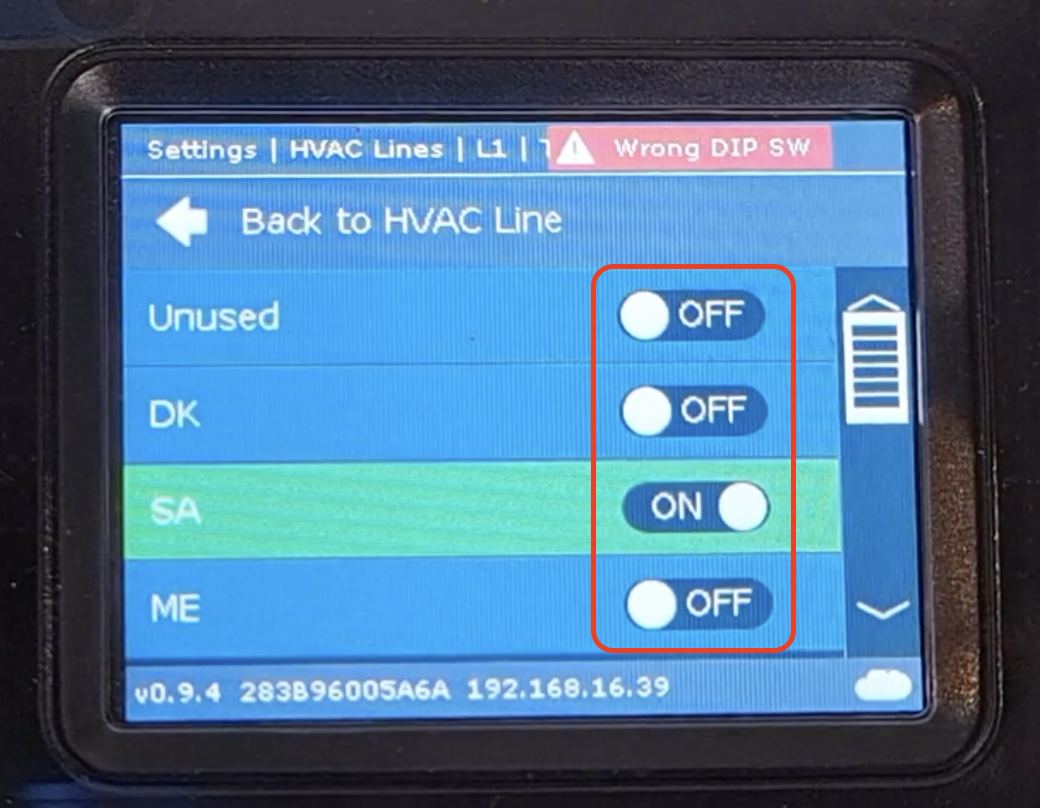

Passo 5: Ative o tipo de linha que deseja definir

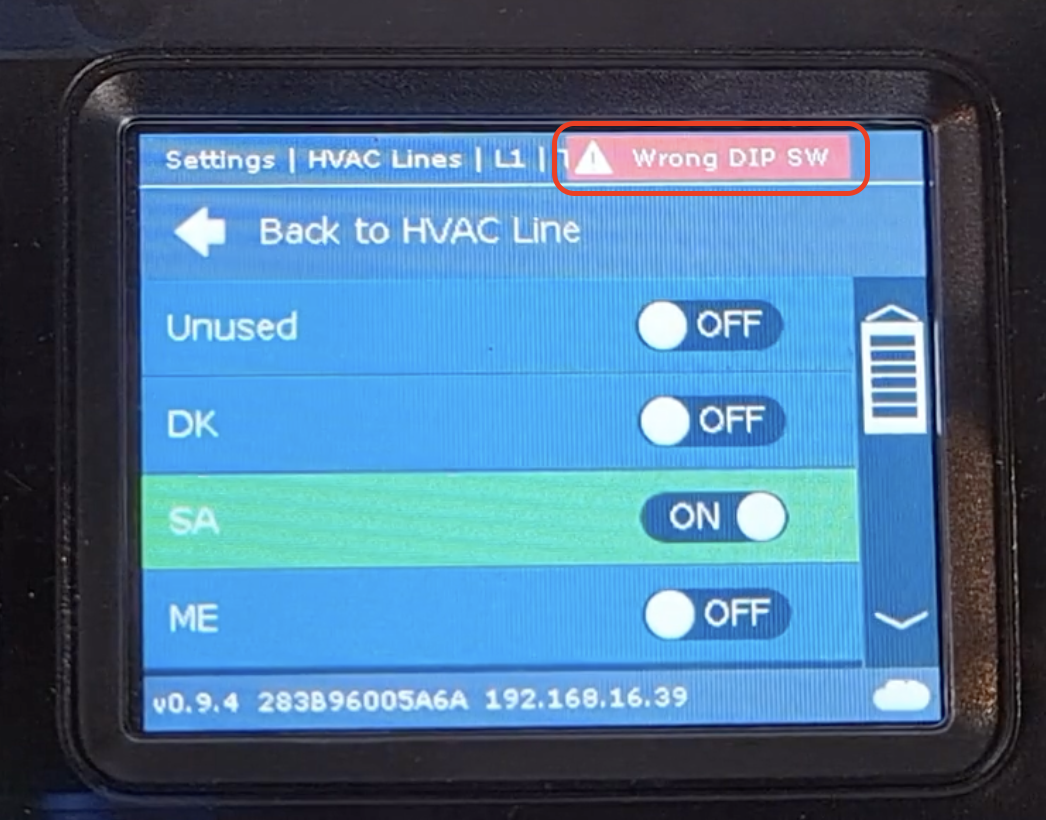

Passo 6: Configure os dip switches conforme necessário

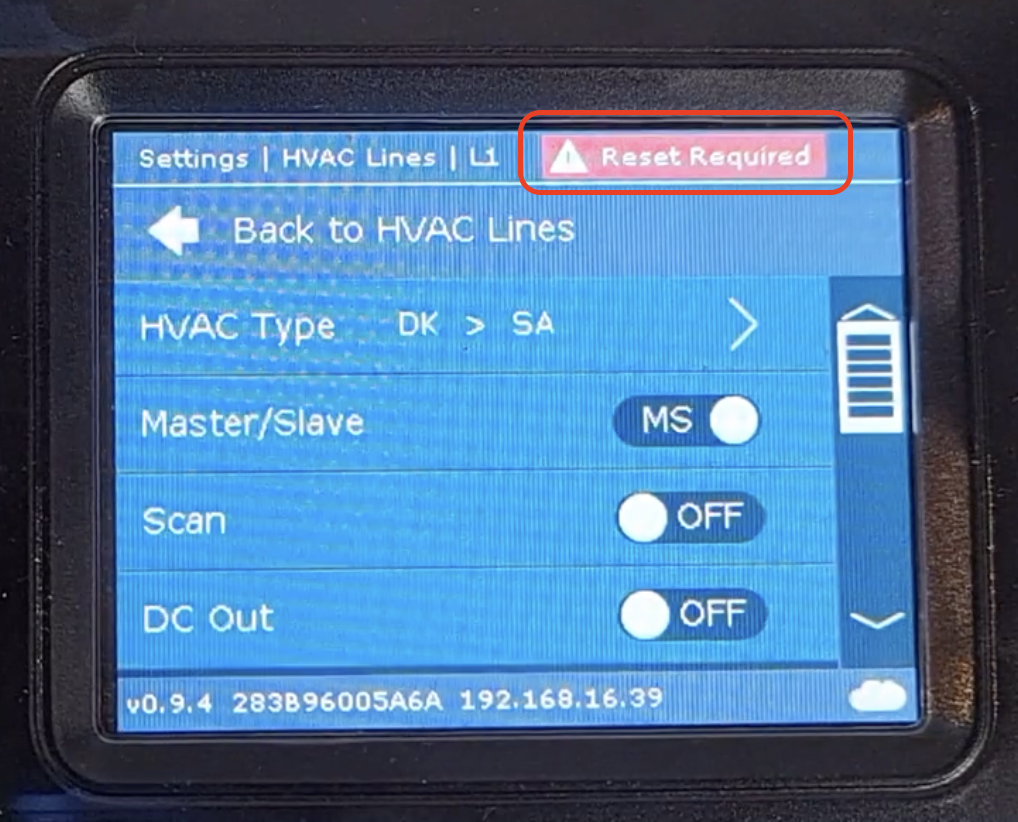

Passo 7: Reinicie o dispositivo (pode ser feito desconectando e reconectando o cabo de alimentação)
Configuração do tipo de linha para medidor de energia
Para integrar um medidor de energia ao seu dispositivo CoolAutomation, o tipo de linha L3 precisa ser definido de acordo com o código do medidor de energia e a taxa de transmissão (baud rate).
Pré-requisitos
- Primeiro, baixe o CoolAutomation ToolBox (caso ainda não tenha feito isso).
- Depois, conecte-se ao seu dispositivo usando a conexão USB/rede IP.
- Clique em 'Conectar' e você verá uma tela de terminal.
CoolMaster - Configuração do tipo de linha
Passo 1 - Configure o tipo de linha L3 como UMM :
line type L3 UMM
Passo 2 - encontre o código do medidor de energia. Isso pode ser feito usando nossa lista aqui na coluna 'UMM scan Name'.
Passo 3 - Defina o tipo de linha de acordo com o código do medidor de energia que você encontrou.
line scan L3 [código do medidor de energia]Passo 4 - Defina a taxa de transmissão (baud rate) da linha caso o padrão não seja compatível com seu medidor de energia, usando o comando conforme abaixo:
line baud L[número da linha][Baud Rate]_[Database bit][Parity][Stop Bit]
Valores aceitos:
Baud Rate: 9600/19200/38400
Database bit: 7 ou 8
Paridade: N para nenhuma, E para par, O para ímpar
Stop bit: 1 ou 2
line baud L3 9600_8E1 (por exemplo)
Configuração da linha KNX
Embora o KNX seja conectado via módulo KNX, ele precisa ser definido virtualmente na linha adequada.
Isso pode ser feito pela tela do dispositivo. Ou pelo terminal, conforme abaixo:
Pré-requisitos
- Primeiro, baixe o CoolAutomation ToolBox (caso ainda não tenha feito isso).
- Depois, conecte-se ao seu dispositivo usando a conexão USB/rede IP.
- Clique em 'Conectar' e você verá uma tela de terminal.
CoolMaster - Configuração do tipo de linha
Você pode usar o seguinte comando no terminal:
line type L3 KNXW
CooLinkhub - Configuração do tipo de linha
Você pode usar o seguinte comando no terminal:
line type L3 KNX
