Este artigo se aplica aos seguintes produtos CoolAutomation:
- CooLinkHub
Introdução

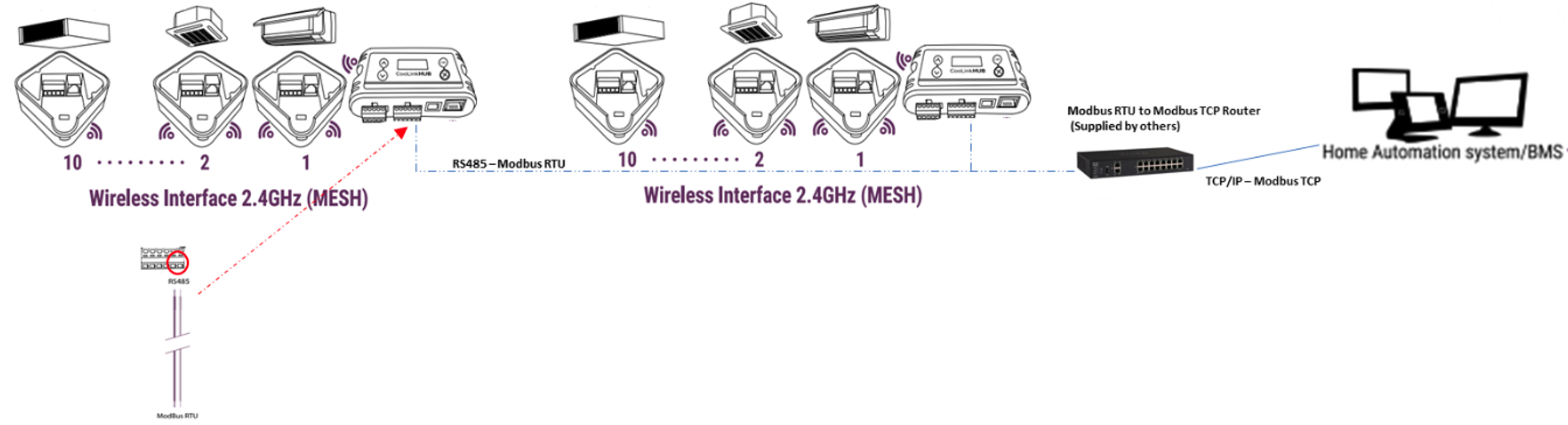

Conectar vários clusters de CooLinkHub e CoolPlugs sem fio em uma única linha Modbus RTU exige alterar a configuração padrão e conectar os CooLinkHubs como escravos.
Pré-requisitos
- Baixe o Toolbox da CoolAutomation ou utilize qualquer outro software de terminal (Putty, terminal do Windows, etc...)
- Acesso à rede à qual o dispositivo está conectado (via conexão TCP/IP local) ou cabo USB Tipo A para Tipo B para habilitar a interface de rede local (cabo USB fornecido com o CooLinkHub).
- Um computador com conexão de rede ou USB
Etapas de configuração
As etapas abaixo devem ser aplicadas em todos os CooLinkHubs que você deseja conectar à linha Modbus RTU.
Configurando a linha do CooLinkHub para CG (Cool Gate)
-
>line type L3 CG5
OK, Boot Required! -
Boot 2
Configurando o ID do Modbus (alterando o padrão)
-
>line myid L3 51
OK, Boot Required! -
Boot 2
Configurando os parâmetros de formato do Modbus (taxa de transmissão, bit de paridade, etc...)
Esta etapa é opcional
O formato padrão do Modbus é:
Taxa de transmissão 9600 bps
Bits de dados 8
Paridade Nenhuma
Para alterar o formato do Modbus, siga estes passos:
-
>line baud L3 19200_8N2
OK, Boot Required! -
boot 2
Configurando VA (Endereços Virtuais)
VA - Endereçamento Virtual é uma representação de cada IDU (VRF ou Split) na tabela de registros Modbus interna do dispositivo Coolautomation na rede.
Normalmente, os VAs são distribuídos após a identificação dos IDUs na tela de dispositivos de rede. No caso do layout CoolPlug & CooLinkHub, cada IDU é representado por um CoolPlug, então o comando de distribuição VA auto deve ser aplicado após todos os CoolPlugs sem fio estarem pareados com seus respectivos CooLinkHubs e energizados. (Pode ser pré-configurado antes da instalação no local).
Quando os CoolPlugs são instalados no local, eles são alimentados pela rede elétrica, mas durante a pré-configuração em laboratório, podem ser alimentados via conexão USB direta ao CooLinkHub. O processo de pareamento está descrito no vídeo tutorial "Como parear um CoolPlug sem fio a um CooLinkHub" e no manual de instalação do CoolPlug
Distribuindo os VAs
>VA auto
OK
Consultando os VAs
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Para o conjunto completo de comandos Modbus, consulte o guia completo do Modbus
