Em alguns cenários, pode ser necessário pré-configurar um CoolPlug para um CooLinkHub que já está instalado e comissionado no local do cliente, enquanto realiza a configuração remotamente do seu escritório.
Casos de uso típicos incluem:
- Substituir um CoolPlug com defeito por uma nova unidade.
- Adicionar um CoolPlug a uma unidade interna recém-instalada.
O procedimento descrito abaixo permite que você pré-configure o novo CoolPlug com antecedência, eliminando a necessidade de realizar o processo de emparelhamento no local. Uma vez que o CoolPlug pré-configurado seja instalado na localização do cliente, ele já estará emparelhado com o CooLinkHub existente, possibilitando um processo de instalação mais rápido e simples.
Pré-requisitos para emparelhar manualmente um CoolPlug a um CoolLinkHub
O emparelhamento manual de um CoolPlug wireless a um CoolLinkHub requer que os seguintes pré-requisitos sejam atendidos:

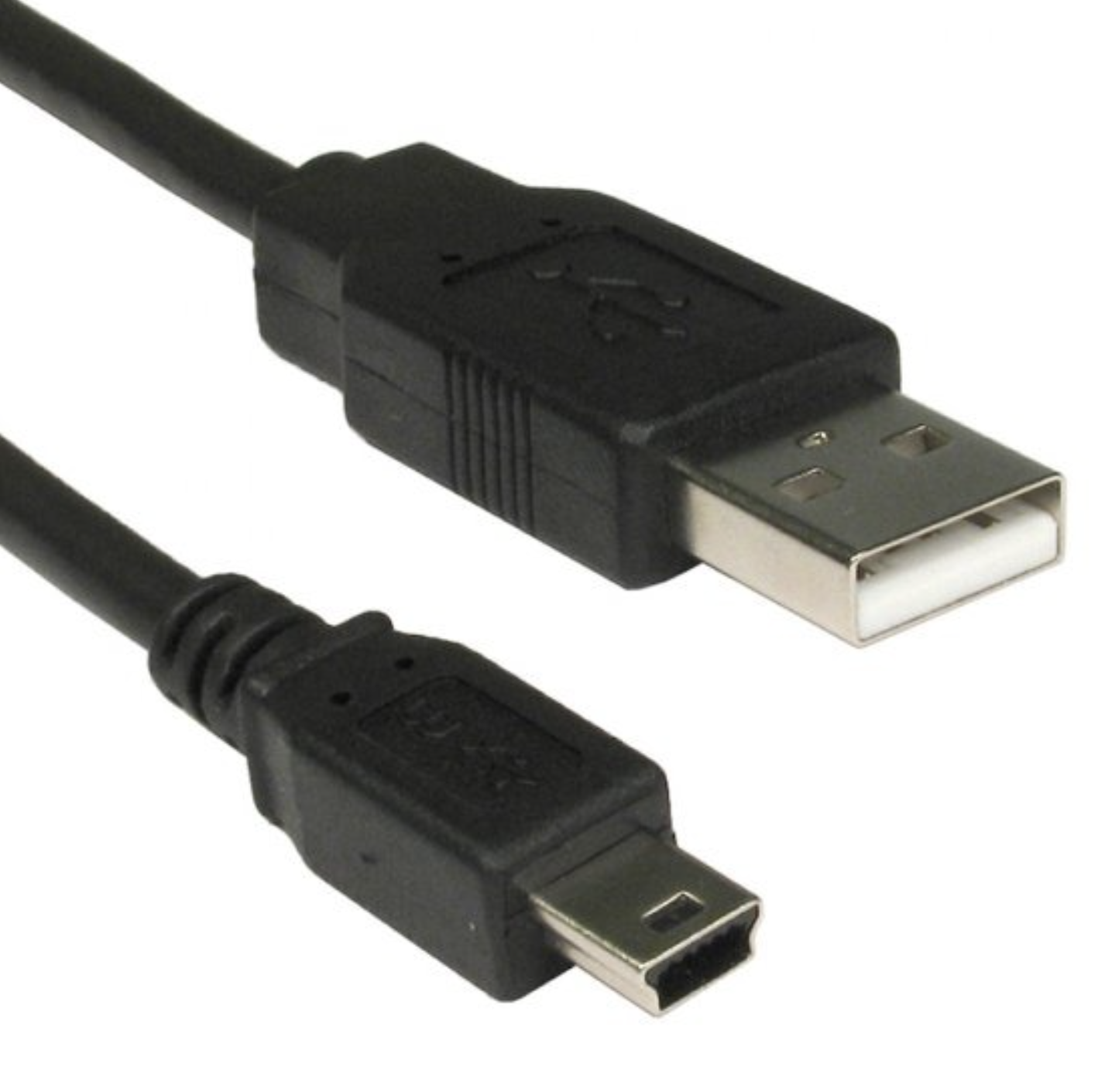

- Cabo USB Mini-B para conectar o CoolPlug ao computador
- Um computador com o CoolAutomation’s ToolBox App instalado para poder conectar ao CoolPlug wireless via terminal
- Um dos seguintes:
- Um CoolPlug que já esteja emparelhado com o CoolHub ao qual você deseja emparelhar o novo CoolPlug
- O CoolLinkHub ao qual queremos emparelhar o novo CoolPlug wireless, acessível online ou conectado ao computador
- O CoolPlug precisa estar configurado
Passo 1 – Ler Parâmetros WPAN
- Abra o CoolAutomation’s ToolBox App e conecte-se a um dos dispositivos descritos abaixo.
- Na aba terminal, execute o seguinte comando no dispositivo existente:
- Ao ler os parâmetros de um CoolPlug já emparelhado, conecte o CoolPlug emparelhado ao computador e execute o seguinte comando:
28:3B:96:C1:04:89> plug L5.001 wpan
- Ao ler os parâmetros do CoolLinkHub ao qual você deseja emparelhar o CoolPlug, conecte-se ao CooLinkHub usando o CoolAutomation's ToolBox via rede ou conexão direta ao CooLinkHub conectado ao seu computador
28:3B:96:C1:04:89>wpan
A saída do comando wpan será a seguinte:
Coord_EA : 283B96C104890000 SA : 0xF204 PAN ID : 0xCA4D Channel : 25(10) PA/LNA : on Security : on OK
Passo 2 – Programar o Novo CoolPlug
- Conecte-se ao novo CoolPlug wireless usando o CoolAutomation’s ToolBox App e execute os seguintes comandos (um após o outro): uma resposta "OK" deve ser recebida antes de continuar para o próximo comando:
wpan EA234 <CooLinkHub últimos 6 caracteres do SN >
wpan pan <PAN ID>
wpan ch <número do Canal fora dos parênteses>
wpan security <1 ou 0> (1 = Ligado, 0=Desligado)
Para o exemplo de saída acima, os comandos ficarão assim:
28:3B:96:C1:04:89>wpan EA234 C10489 OK 28:3B:96:C1:04:89>wpan pan CA4D OK 28:3B:96:C1:04:89>wpan ch 25 OK 28:3B:96:C1:04:89>wpan security 1 OK
Passo 3: Verificação
Após a conclusão da configuração de emparelhamento, verifique se a nova configuração corresponde à configuração definida no CooLinkHub ou no CoolPlug que você usou para recuperar a configuração no passo 1.
