Conexão da linha externa Daikin VRV 3, 4, 5 – CoolMaster

Este artigo se aplica aos seguintes produtos CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

Daikin VRV 3,4,5 – Conexão da linha externa

Sistemas máximos por linha: 10

Máximo de unidades internas por linha: 64

  • Número de linha do dispositivo suportado: L1, L2
  • Não é necessário polaridade na linha
  • Tipo de cabo – Siga as instruções de instalação da Daikin
  • Defina o tipo de linha no dispositivo CoolMaster como:  DK

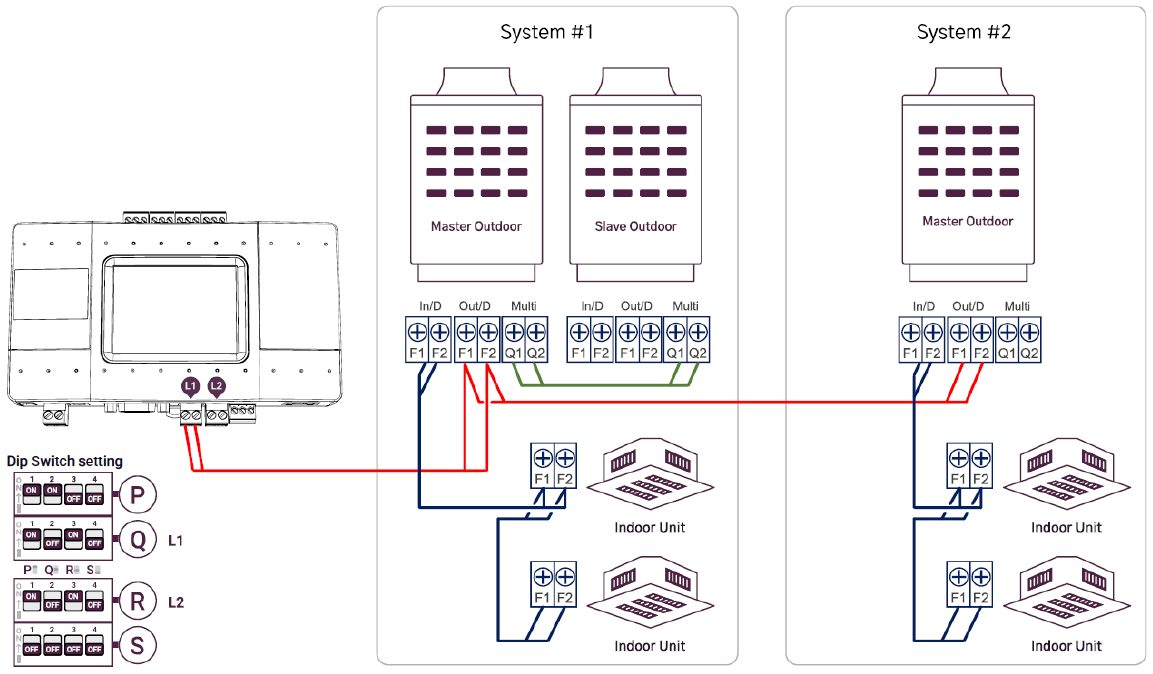

  • Ajuste o dip switch conforme o desenho
  • Siga as instruções DK para endereçar as unidades
  • Cada unidade interna deve ser configurada com endereço de grupo para controle
  • Cada sistema e unidade interna devem ser configurados com endereço Airnet se for necessário acessar dados de serviço
