Haier VRF – Usando Adaptador Modbus

Last update:

Este artigo se aplica aos seguintes produtos CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

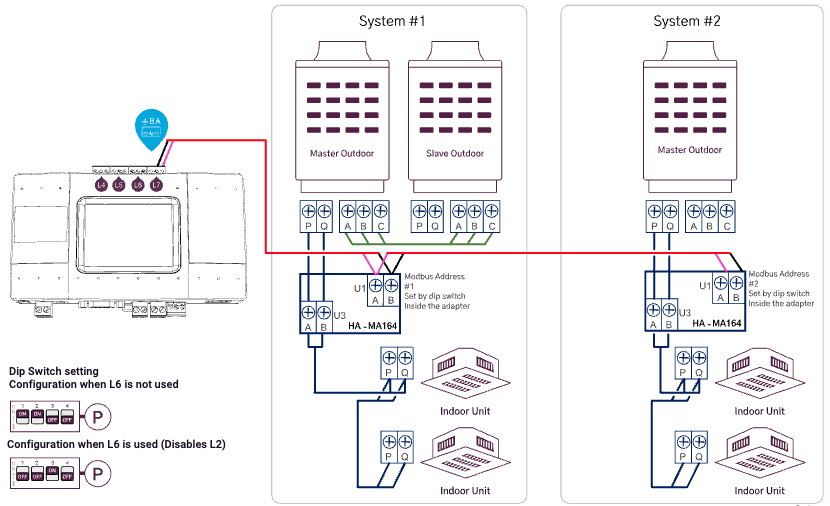

Haier VRF – Conexão da linha interna

Sistemas máximos por linha: 16

Unidades internas máximas por linha: 64
  • Número de linha de dispositivo suportado:
    L7 (Padrão), L4, L5, L6 (usar L6 requer alteração no dip switch)
  • Não é necessário observar polaridade da linha para L7 se L6 não estiver habilitado
  • Tipo de cabo – Siga as instruções de instalação da Haier
  • Defina o tipo de linha no dispositivo CoolMaster como:  HAM
  • Ajuste o dip switch P conforme o desenho; os dip switches Q, R, S não se aplicam às linhas 3, 4, 5, 6, 7, 8
  • Cada sistema e unidade interna deve ter um endereço exclusivo
  • Siga as instruções da Haier para endereçar as unidades
  • Dados de serviço não estão disponíveis no adaptador. Para dados de serviço, consulte o artigo "Haier VRF – CoolMaster - Conexão da linha externa para Dados de Serviço"
