TICA VRF – Conexão de linha interna/externa CoolMaster

Last update:

Este artigo se aplica aos seguintes produtos CoolMaster:

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

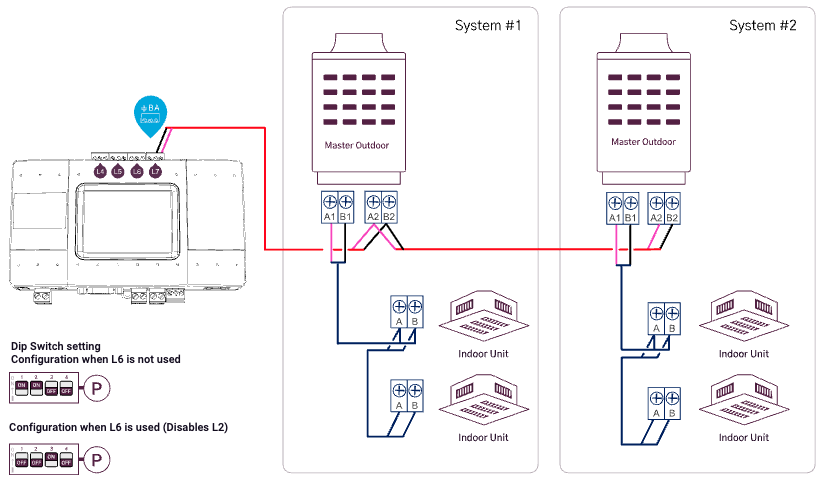

Tica – Conexão da linha interna/externa

Sistemas máximos por linha: 16

Máximo de unidades internas por linha: 64
  • Número de linha de dispositivo suportado: L7 (Padrão), L4, L5, L6 (usar L6 requer configuração do dip switch)
  • É necessário considerar a polaridade da linha. Se L6 não estiver habilitada, L7 não exige consideração de polaridade
  • Tipo de cabo – Siga as instruções de instalação da Tica
  • Defina o tipo de linha no dispositivo CoolMaster para:  TC
  • Ajuste o dip switch P conforme o desenho,
    os dip switches Q, R, S não se aplicam às linhas 3, 4, 5, 6, 7, 8
  • Siga as instruções da Tica sobre como endereçar as unidades
  • Cada sistema e unidade interna deve ter um endereço exclusivo
  • Não há dados de serviço disponíveis para esta marca
