Conexão e ativação do adaptador de serviço CoolMaster para Toshiba VRF

Toshiba VRF - Conexão do Adaptador de Serviço

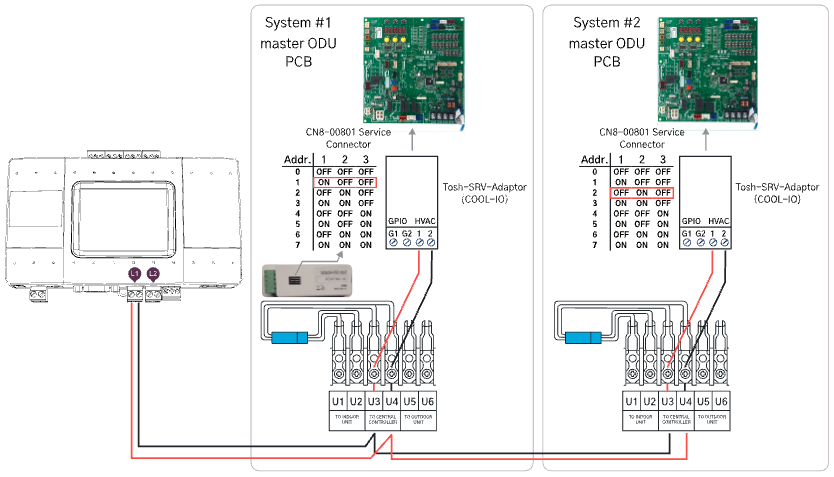

Os adaptadores devem ser instalados na unidade externa principal de cada sistema Cada adaptador deve ser configurado com um endereço único usando os dip switches conforme mostrado  no desenho O número máximo de adaptadores de serviço por linha é limitado a 8 Não é obrigatório, mas é uma boa prática configurar o endereço do adaptador igual ao endereço do sistema ao qual ele está conectado Os terminais GPIO do adaptador não estão  em uso

Etapas de integração via terminal

O adaptador Toshiba é programado para alinhar a unidade externa com as unidades internas corretas.

Para isso, vamos rodar um teste no terminal da toolbox.

1. Digite:

ostat

2. Você deve receber a seguinte resposta:

Y1.000 Undefined
OK

Procure o modelo da unidade externa nesta lista:

link Y1.100 SMMS
link Y1.100 SMMSe
link Y1.100 SHRMe
link Y1.100 SMMS-Mini
link Y1.100 SMMSu

3. Copie a linha correta da unidade externa para o terminal da toolbox. Por exemplo:

link Y1.000 SMMS-Mini

4. Você deve receber a seguinte resposta:

OK

5. Reinicie o dispositivo desconectando e conectando novamente o cabo de energia/digite no terminal da toolbox:

boot 2

Agora, você receberá uma resposta diferente ao digitar o comando "ostats" no terminal da toolbox

ostat
Y1.000 SMMS-Mini  LineAddr:1 CapCtrl:100 OilRecC:0 OilRecH:0 CStart:0 HStart:0 Defrost:0 OilEqCt:0 SnowFnCt:0
       DownCtrl:0 UpCtrl:0 OCapCtrl:0 Demand:100 StopKeep:0 OnStrtHH:7 OnStrtMM:10 TotalCon:2 InvCurRl:255
       HiPrsRel:0 DschTRel:0 CoolStop:1 HeatStop:0 SV2Start:0 SV2HPRel:0 SV2LPRel:0 SV2OilPr:0 LoFanOp:0
       HtSinkRel:1 TotCtStp:-2
   Y1.001  HP:4 Comp(1):20.4 FanMode:29 4wayVlv:1 Pd[psi]:294.0 Ps[psi]:91.3 TD1:76.2 TE:-0.8 TL:30.3 TG:36.5 TS:2.1
          TU:-40.0 TO:1.0 CheckCd1:OK  CheckCd2:00 MCUver:1.60 I1:5.12 PMV1:67 SV2:0 SV3A:0 SV5:0 SV4:0
          TH:16.5 TL3:-100.0 TS3:-100.0 TK1:-999.9 PMV4:0
