Este artigo se aplica aos seguintes produtos CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
* Não é permitido misturar diferentes séries Midea na mesma linha
|

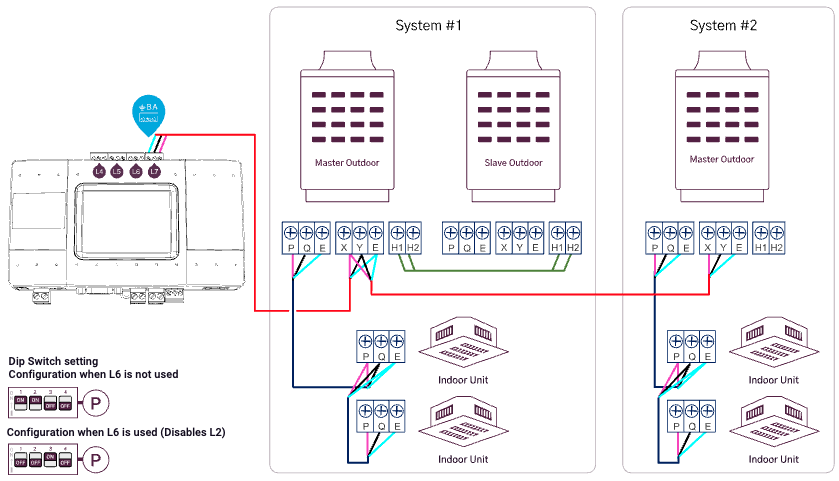

Midea VRF – Conexão da linha externa
Máximo de sistemas por linha: 8
Máximo de unidades internas por linha: 64
|
- Número de linha de dispositivos suportados: L7 (Padrão), L4, L5, L6 (usar L6 requer configuração do dip switch)
- É necessário considerar a polaridade da linha. Se L6 não estiver habilitada, L7 não exige consideração de polaridade
- Tipo de cabo – Siga as instruções de instalação da Midea
-
Defina o tipo de linha no dispositivo CoolMaster para: MD
-
Ajuste o dip switch P conforme o desenho,
os dip switches Q, R, S não se aplicam às linhas 3, 4, 5, 6, 7, 8
-
Siga as instruções da Midea sobre como endereçar as unidades
- Cada sistema e unidade interna deve ter um endereço exclusivo
- Midea V5 suporta apenas dados de serviço das unidades internas
- Midea V6, V8 suportam dados das unidades externas e internas
- Não misture diferentes séries Midea na mesma linha
|
 |
