O CoolMaster oferece suporte a conexões HVAC em múltiplas linhas para facilitar a necessidade de conectar um grande número de unidades internas (IDU) a um único dispositivo ou para conectar várias marcas de HVAC a um único dispositivo. Se você deseja adicionar um HVAC adicional ou mudar a linha à qual o HVAC está conectado, siga estes passos.
Observação
- A menos que solicitado de outra forma, o CoolMaster vem com apenas uma linha habilitada. Se você quiser adicionar outra marca de HVAC em uma nova linha ou mudar o HVAC atualmente conectado para uma nova linha, primeiro entre em contato com o suporte da CoolAutomation para garantir que você tenha linhas suficientes habilitadas.
- O CoolMaster pode ser reconfigurado de uma marca para outra pelo menu Linhas HVAC e pela posição correspondente dos DIP switches, localizados atrás da porta na parte frontal, lado direito do dispositivo. Para as posições dos DIP switches e a lista de marcas, consulte a seção de Instalação e selecione a marca correta.

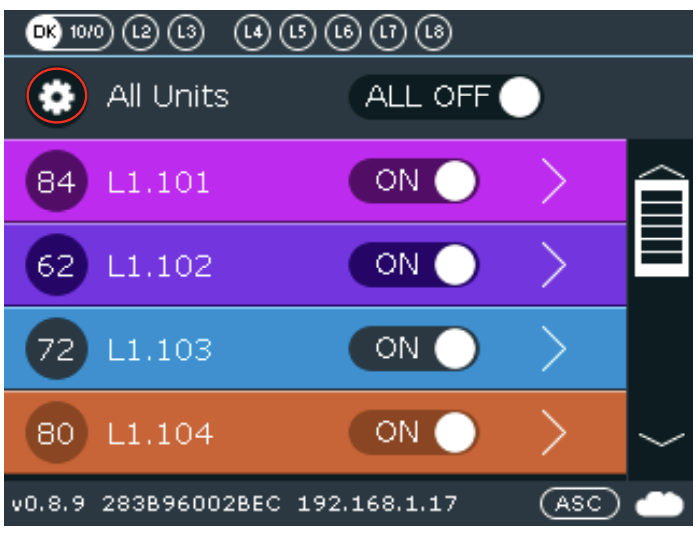

- Clique no ícone de engrenagem de Configurações

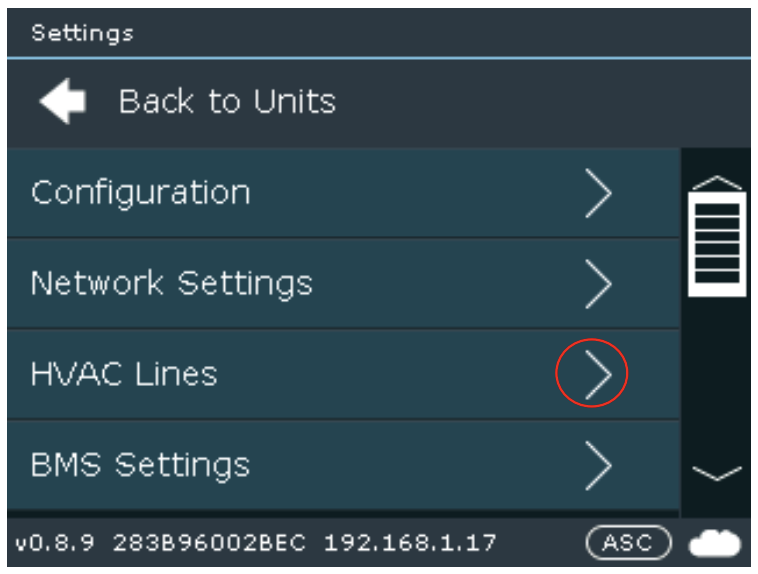

- Clique em Linhas HVAC

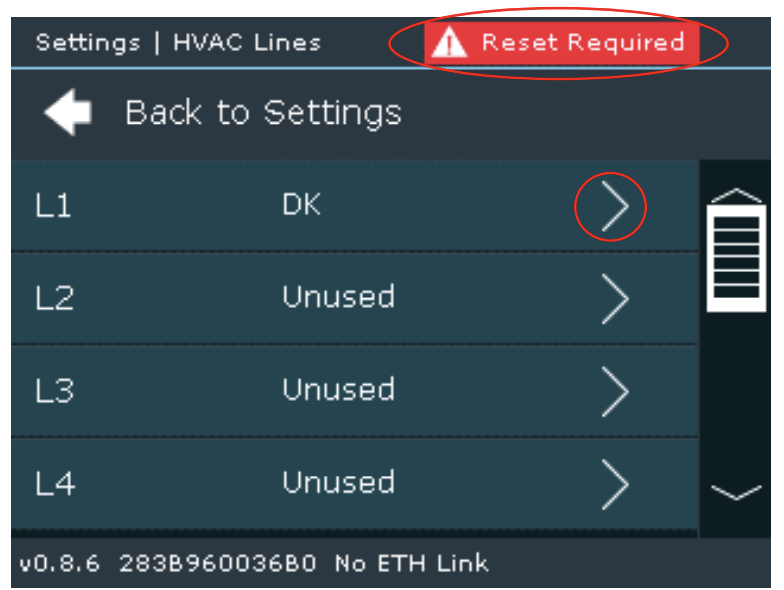

- Selecione a linha atualmente ativa (DK no nosso exemplo) e toque no botão ">".

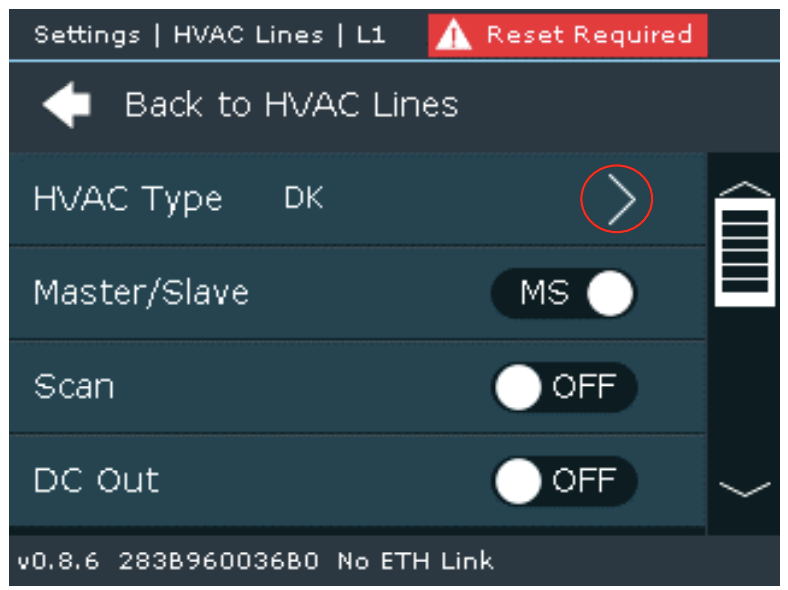

- Na linha Tipo de HVAC, toque no botão ">". Será exibida uma tela mostrando todos os Tipos de HVAC disponíveis (por nome do fabricante).

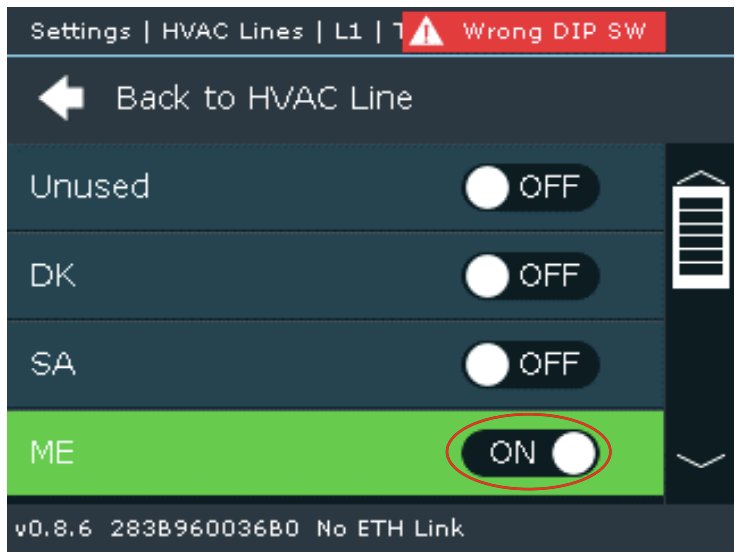

- Para trocar a marca do HVAC, selecione o fabricante desejado tocando no botão Liga/Desliga. O fabricante selecionado se torna o Tipo de HVAC ativo e todas as outras marcas são automaticamente desativadas. Se você selecionar "Não utilizado", a linha não irá controlar nenhum HVAC. "Não utilizado" deve ser selecionado caso você queira mover o HVAC atual para uma nova linha.
- Repita os passos 3 a 5 para habilitar uma nova linha e configurá-la (neste caso, selecione o número da linha desejada para configurar).
- Certifique-se de que os DIP Switches estejam configurados corretamente de acordo com a marca escolhida configuração dos DIP Switches
- Reinicie o dispositivo CMN (desligue e ligue novamente). Quando o dispositivo for ligado, o fabricante selecionado será exibido como a Linha HVAC ativa.
