KNX - Banco de Dados ETS 5

Diálogo de Parâmetros ETS 5

O dispositivo CoolAutomation não oferece nenhuma configuração adicional pelo software ETS5 além da configuração dos Datapoints. O Objeto de Grupo (GO) final é “construído” com base nos seguintes campos do datapoint: CA Interno, Função e Direção. O número de possíveis variações de GO por datapoint é 34.

Datapoints N-M

10 datapoints são combinados por página.

Ativação do Datapoint

Este parâmetro ativa a interface KNX. As seguintes opções estão disponíveis:

• Desativado
• Ativado

CA Interno (Endereço Central)

Aqui, é configurado o endereço do dispositivo HVAC. Formato do CA: L. O NÚMERO DA LINHA varia de 1...8 e o ENDEREÇO INTERNO varia de 0...999

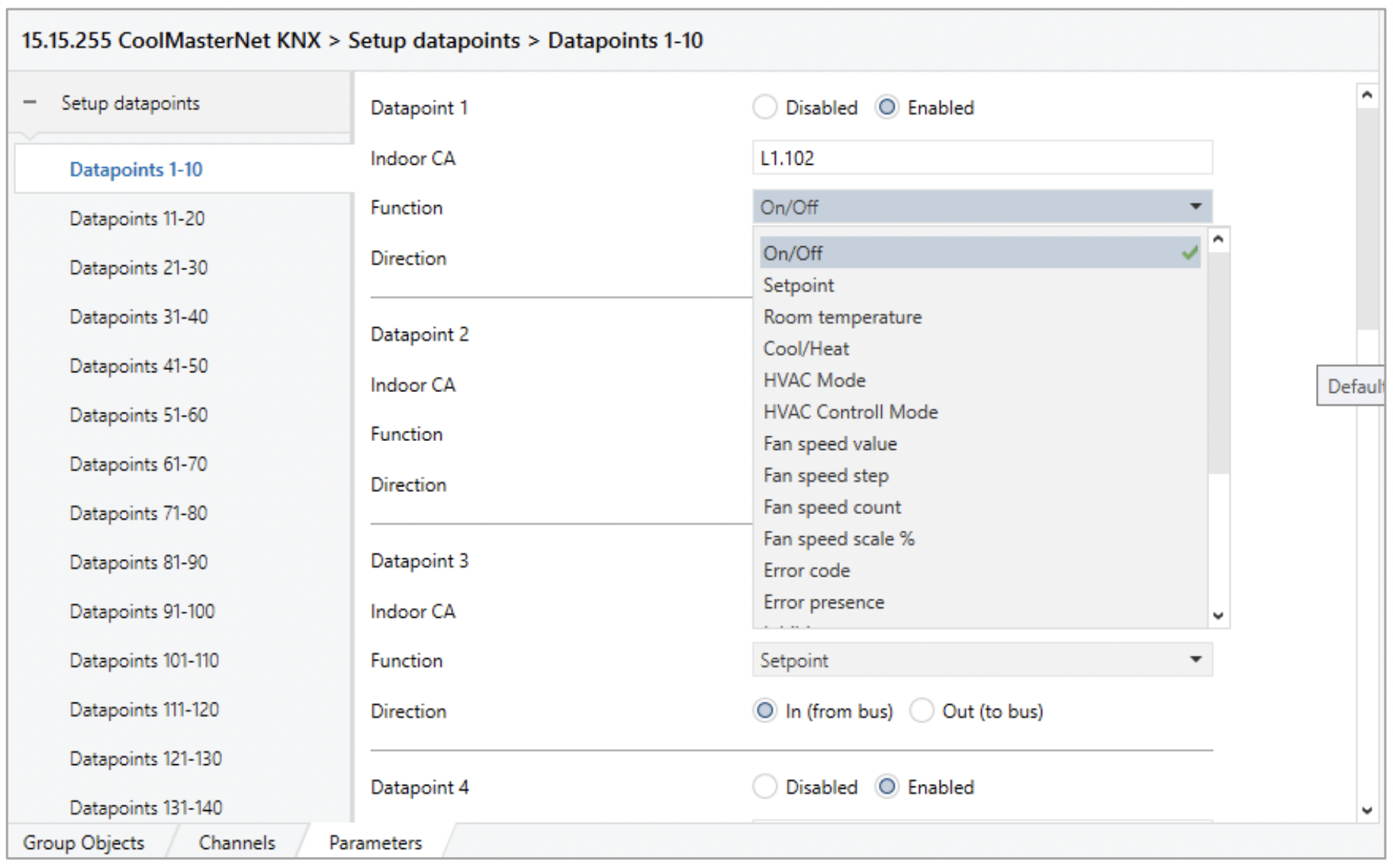

• No exemplo acima, o valor do CA para o dispositivo testado é L1.102

Função

Este parâmetro define a função deste datapoint. As seguintes opções estão disponíveis:

• Ligar/Desligar
• Setpoint
• Temperatura ambiente
• Resfriar/Aquecer
• Modo HVAC. Veja a tabela para informações de codificação.
• Modo de Controle HVAC Modos implementados: 0-Automático, 1-Aquecer, 3-Resfriar, 9-Ventilar, 14-Desumidificar
• Valor da velocidade do ventilador. Veja a tabela para informações de codificação.
• Passo da velocidade do ventilador A função pega a velocidade atual do ventilador e aumenta em um passo (independente do valor recebido do telegrama KNX). Se a velocidade atual do ventilador for a máxima suportada pela Unidade Interna correspondente, a menor velocidade possível será selecionada. Por exemplo, se a Unidade Interna suporta velocidades Baixa, Média e Alta, o Fstep muda a velocidade de Baixa para Média, de Média para Alta ou de Alta para Baixa. Esta função só tem uma direção — do dispositivo KNX para o Módulo KNX.
• Contagem de velocidades do ventilador A função pega todas as velocidades suportadas pela unidade interna correspondente e as numera a partir de 1 (um).
• Escala de velocidade do ventilador % A função traduz a codificação da velocidade do ventilador em % para os modos de velocidade do ventilador HVAC e vice-versa, conforme a tabela abaixo.


  Automático	Baixo	Médio	Alto	Máximo
  0%		50%		100%
  0%	33%	66%		100%
  0%	25%	50%	75%	100%

• Código de erro. Veja a tabela para informações de codificação
• Presença de erro
• Inibir
  A função ativa ou desativa (de acordo com o valor do datapoint 1 ou 0) o inibidor da operação LIGADA da unidade interna. Ao ativar o inibidor, o status atual de Ligar/Desligar da unidade interna é armazenado. A unidade interna é desligada após um atraso de ±8s. A unidade interna permanece desligada até a desativação do inibidor. Ao desativar o inibidor, a unidade interna é ligada, se o status LIGADO foi armazenado anteriormente, na ativação do inibidor. Esta função foi projetada para funcionar com o sensor de janela para evitar o funcionamento do HVAC enquanto a janela estiver aberta.
• Filtro
• Modo Louver Esta função e a função de escala do Louver abaixo podem não ter efeito se a posição solicitada não for suportada por uma unidade interna. Nem todas as unidades internas suportam as opções de posição de louver listadas abaixo ou possuem controle de posição de louver. O controle do louver é uma capacidade do tipo específico de unidade interna. Veja a tabela para informações de codificação.
• Escala do Louver - O valor varia de 0...FF hexadecimal


  Automático	Vertical	30	45	60	Horizontal
  0x0	0x33	0x66	0x9	0xCC	0xFF

• Resfriamento Ligar/Desligar.
  O valor 0x1 ativa o modo Resfriamento. Se receber 0x0, coloca o ar-condicionado no modo Ventilação na velocidade mínima.
• Aquecimento Ligar/Desligar.
  O valor 0x1 ativa o modo Aquecimento. Se receber 0x0, coloca o ar-condicionado no modo Ventilação na velocidade mínima.
• Ventilação Automática Ligar/Desligar.
  O valor 0x1 ativa o modo Ventilação com velocidade automática. Se receber 0x0, coloca o ar-condicionado no modo Ventilação na velocidade mínima.

Direção

A direção específica de comunicação KNX é definida aqui:

• Entrada (do barramento) Datapoints com esta direção suportam apenas as flags de configuração ‘Comunicar’ e ‘Escrever’.
• Saída (para o barramento) Datapoints com esta direção suportam apenas as flags de configuração ‘Comunicar’, ‘Ler’ e ‘Transmitir’.

Objetos de grupo

Todos os GOs disponíveis no datapoint1 estão representados na tabela a seguir:
