Este artigo se aplica aos seguintes produtos CoolAutomation:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
- CooLinkHub
- CooLinkBridge
Observação
KNX via ETS é fornecido com a família de produtos CoolMaster.

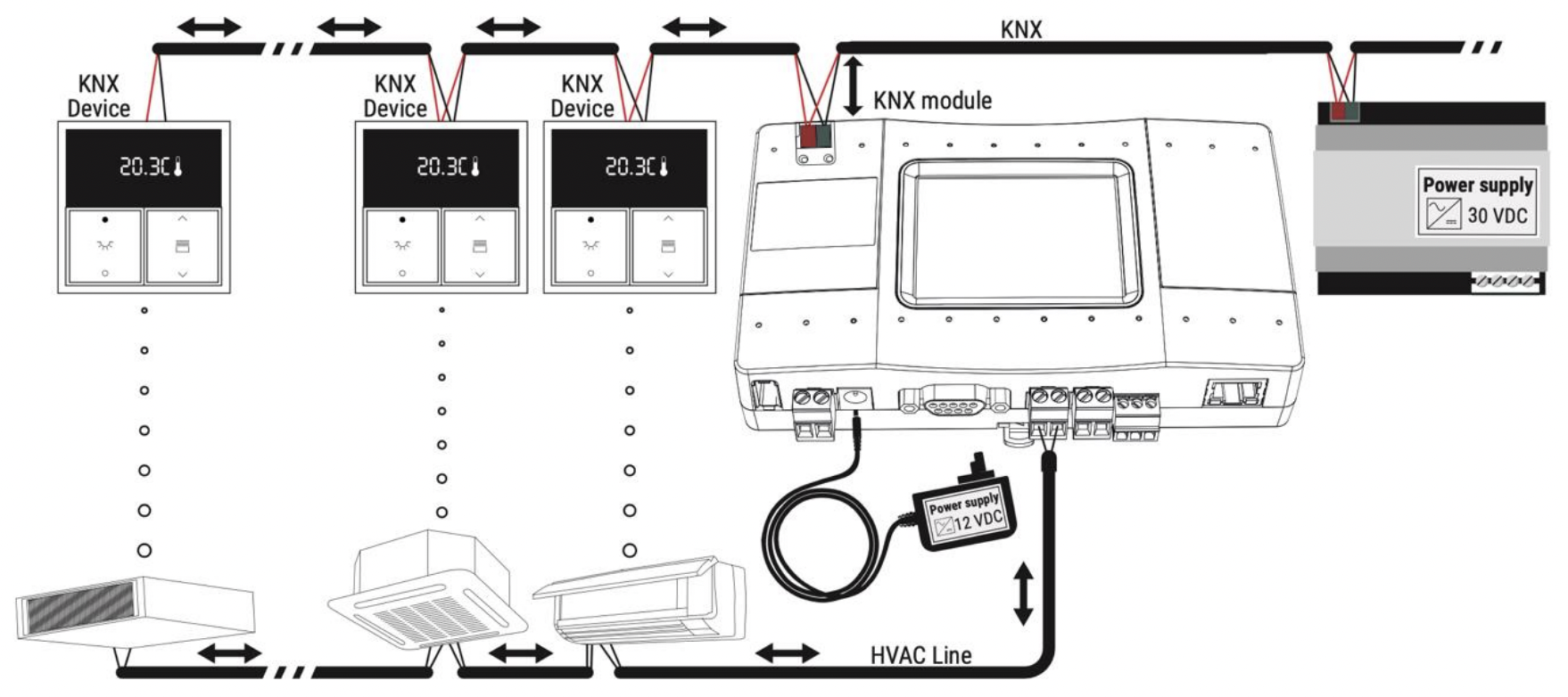

Conexão de hardware
- O CoolMaster KNX é conectado diretamente à rede KNX. Ele utiliza o ETS5 ou superior para a configuração de todos os objetos.
- O dispositivo CoolMaster é alimentado por um adaptador de energia padrão. O barramento KNX deve ser alimentado separadamente pela fonte de alimentação do próprio barramento KNX.
Para saber mais sobre o assunto, clique aqui ou baixe o manual completo de integração KNX
Configuração do terminal de linha
Embora o KNX seja conectado via módulo KNX, ele precisa ser definido virtualmente na linha adequada.
Isso pode ser feito pela tela do dispositivo. Ou pelo terminal, conforme abaixo:
Pré-requisitos
- Primeiro, baixe o CoolAutomation ToolBox (caso ainda não tenha feito isso).
- Depois, conecte-se ao seu dispositivo usando a conexão USB/rede IP.
- Clique em 'Connect' e você verá a tela do terminal.
CoolMaster - Configuração do tipo de linha
Você pode usar o seguinte comando no terminal:
line type L3 KNXWCooLinkhub - Configuração do tipo de linha
Você pode usar o seguinte comando no terminal:
line type L4 KNX
