CoolMaster PRM - Manual de Referência para Programadores

Linhas HVAC

O CoolMasterNet suporta oito Linhas HVAC identificadas como L1 ... L8, destinadas à conexão com diversos sistemas de HVAC. Todas as oito Linhas HVAC podem ser usadas simultaneamente (exceto L1 com L5 e L2 com L6) e de forma independente, de acordo com a configuração do CoolMasterNet. A maioria das Linhas HVAC pode suportar vários Tipos de HVAC, conforme especificado na tabela abaixo, mas apenas um por vez, de acordo com a configuração da linha específica.



Fabricante de HVAC	Sigla	L1	L2	L3	L4	L5	L6	L7	L8
Daikin	DK	v	v
Mitsubishi Electric	ME	v	v
Toshiba	TO	v	v
Panasonic	PN	v	v
Hitachi	HT	v	v
LG	LG			v	v	v	v	v
Mitsubishi Heavy Industries	MH			v	v	v	v	v
Sanyo	SA			v	v	v	v	v
Gree	GR			v	v	v	v	v
Midea	MD			v	v	v	v	v
Kentatsu	KT			v	v	v	v	v
Trane	TR			v	v	v	v	v
Chigo	CG			v	v	v	v	v
Fujitsu	FJ								v
Samsung	SM			v	v	v	v	v
Tadiran Inverter	TI			v	v	v	v	v
Meitav	MT			v	v	v	v	v
Haier	HA	v	v
Blue Star	BSM			v	v	v	v	v
Tica	TICA			v	v	v	v	v





Protocolos de Automação Residencial/BMS

O CoolMaster suporta diversos protocolos de Automação Residencial/BMS.

Protocolo de Automação Residencial/BMS	Sigla	Porta(s) Linha
KNX	KNX	L3
PlugBus (CoolHub)	CH	L3,L4,L5,L6,L7
HDL buspro 4 fios	HDL	L3,L4,L5,L6,L7
HDL buspro IP		Ethernet
ModBus RTU CoolGate 4	CG4	L3,L4,L5,L6,L7
ModBus RTU CoolGate 5	CG5	L3,L4,L5,L6,L7
ModBus IP		Ethernet
SDDP		Ethernet
ASCII I/F		RS232, Ethernet
CoolRemote		Ethernet

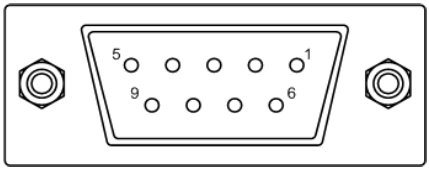

Porta RS232

Pino DB9	Nível de Sinal	Descrição
2	±12V	TxD (Dados do CoolMasterNet para o DTE)
3	±12V	RxD (Dados do DTE para o CoolMasterNet)
5	GND	Terra
1,4,6,7,8	Não conectado



O gênero e o pinout do cabo RS232 fornecido com o CoolMasterNet são adequados para conexão direta à porta RS232 do PC ou via adaptador padrão RS232 para USB. O comprimento máximo do cabo RS232 não deve exceder 25m. Por padrão, a interface RS232 é dedicada ao ASCII I/F. As configurações padrão da porta RS232 do CoolMasterNet são:

• Taxa de transmissão 9600
• 8 bits de dados
• Sem controle de paridade
• 1 bit de parada
• Sem controle de fluxo



Ethernet

O CoolMasterNet possui uma porta Ethernet compatível com IEEE 802.3 de 10/100 Mb/s, suportada via conector RJ45.
Abaixo estão as principais características da porta.

Parâmetro	Valor	Observações
Comprimento máximo do cabo Ethernet	137m	Cabo par trançado CAT5
Taxa de bits	10/100 Mb/s
Protocolos Ethernet suportados	10BASE-T/100BASE-TX
Negociação automática de protocolo	Habilitada	Com o parceiro de link



O conector RJ45 possui LEDs de indicação de Link e Atividade, fornecendo os seguintes status.

Led	Cor	Função
Led de Link	Verde	LIGADO para link ativo DESLIGADO para sem link
Led de Atividade	Laranja	Pisca para atividade Tx/Rx



A porta Ethernet é utilizada por diversos módulos de protocolo disponíveis no CoolMasterNet · ASCII I/F (via servidor IP ASCII I/F)

• Modbus IP
• HDL buspro IP
• SDDP
• CoolRemote

As configurações de rede do CoolMasterNet são controladas com o comando ifconfig.



Servidor IP ASCII I/F

O servidor IP ASCII I/F, chamado de aserver, é um servidor socket TCP/IP clássico. O aserver possui as seguintes características padrão:

Número máximo de conexões simultâneas	4
Porta TCP/IP padrão	10102
Caractere de prompt >	habilitado



O aserver pode ser configurado com o comando set.



Modbus IP

Consulte o documento Diretrizes de Integração Modbus.

Conexão com a nuvem CoolRemote

O CoolMasterNet mantém constantemente uma conexão com o servidor de nuvem CoolRemote assim que a rede TCP/IP com acesso à internet é estabelecida. O status da conexão CoolRemote é exibido na tela LCD pelo ícone de nuvem no canto inferior direito da tela.

Sem ícone de nuvem	Sem rede TCP/IP
	Conectado - Ocioso
	Conectado - Comunicando
	Desconectado - com código de erro



ModBus RTU

O CoolMasterNet pode ser usado como um dispositivo escravo ModBus RTU, funcionando de acordo com o guia "MODBUS over serial line specification and implementation guide" da Modbus-IDA.ORG. O formato padrão do quadro RS485 é

• Taxa de transmissão 9600, 8 bits de dados
• Sem controle de paridade
• 1 bit de parada
• Sem controle de fluxo



GC4

O CG4 é baseado no protocolo ModBus RTU. Seu mapa de endereços é semelhante ao do dispositivo CoolGate, anteriormente fabricado pela CoolAutomation (consulte o PRM do CoolGate para mais informações). O protocolo CG4 pode ser usado para compatibilidade retroativa.



GC

Consulte o documento Diretrizes de Integração Modbus.

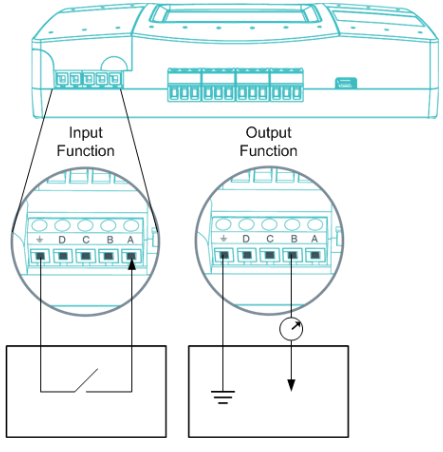

GPIO

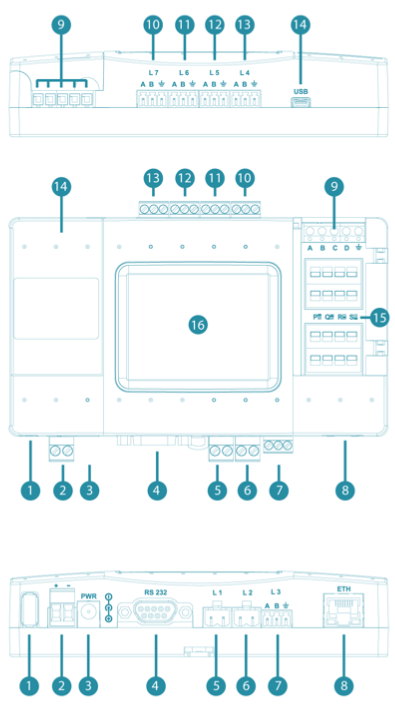

O CoolMasterNet suporta quatro GPIOs marcados como A B C D (veja Layout). O GPIO pode estar no modo Entrada ou Saída, dependendo de sua funcionalidade





Parâmetro	GPIO A	GPIO B	GPIO C	GPIO D
Tensão Baixa de Entrada (V IL)	<1V	<1V	<1V	ADC
Tensão Alta de Entrada (V IH)	>2,4V	>2,4V	>2,4V	ADC
Tensão Alta de Saída (V OUT HI)	3,3V	3,3V	3,3V	3,3V
Corrente Máxima de Saída (I OUT)	20mA	20mA	20mA	20mA
Pull Up	5,6K	5,6K	5,6K	N.A.

O controle da funcionalidade do GPIO é feito com o comando gpio.



USB

O CoolMasterNet possui portas USB Device e USB Host. A porta USB Device é usada para operações de manutenção.



Alimentação

O CoolMasterNet pode ser alimentado por diferentes fontes de energia:

• Adaptador AC/DC fornecido com o CoolMasterNet
• 12-24V DC do sistema de ar-condicionado ou de outro equipamento
• Porta USB Device

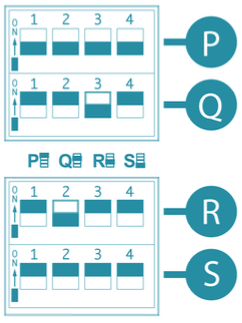

Os DIP Switches estão localizados atrás da pequena porta de acesso no canto superior direito do CoolMasterNet.



Switch	Ligado	Desligado
P1, P2	Liga L6, L7 e habilita a detecção automática de polaridade em L7	Separa L6, L7
P3	L6 habilitado, L2 desabilitado	L2 habilitado, L6 desabilitado
P4	Modo de Produção	Modo de Operação Normal





DIP Switches Q, R

Os DIP Switches Q e R são usados para ajustar os parâmetros internos das linhas L1 e L2 do ar-condicionado, de acordo com os requisitos específicos de cada tipo de sistema.

Tipo de Ar-condicionado	DIP Switch Q - Linha L1
	Q1	Q2	Q3	Q4
DK	LIGADO	DESLIGADO	LIGADO	DESLIGADO
ME	DESLIGADO	DESLIGADO	DESLIGADO	DESLIGADO
TO	DESLIGADO	LIGADO	DESLIGADO	LIGADO
SA	DESLIGADO	LIGADO	DESLIGADO	LIGADO
PN	DESLIGADO	LIGADO	DESLIGADO	LIGADO
HT	DESLIGADO	LIGADO	DESLIGADO	LIGADO
HA (P,Q)	DESLIGADO	LIGADO	DESLIGADO	LIGADO



Tipo de Ar-condicionado	DIP Switch R - Linha L2
	Q1	Q2	Q3	Q4
DK	LIGADO	DESLIGADO	LIGADO	DESLIGADO
ME	DESLIGADO	DESLIGADO	DESLIGADO	DESLIGADO
TO	DESLIGADO	LIGADO	DESLIGADO	LIGADO
SA	DESLIGADO	LIGADO	DESLIGADO	LIGADO
PN	DESLIGADO	LIGADO	DESLIGADO	LIGADO
HT	DESLIGADO	LIGADO	DESLIGADO	LIGADO
HA (P,Q)	DESLIGADO	LIGADO	DESLIGADO	LIGADO





Dip Switch S



Switch	Ligado	Desligado
S1, S2	Habilita a saída DC na linha L1 do ar-condicionado	Desabilita a saída DC na linha L1 do ar-condicionado
S3, S4	Habilita a saída DC na linha L2 do ar-condicionado	Desabilita a saída DC na linha L2 do ar-condicionado





O CoolMasterNet oferece um protocolo ASCII I/F simples e abrangente, baseado em strings de texto (ASCII), que representam comandos e respostas verbais. O ASCII I/F implementado no CoolMasterNet é totalmente compatível com versões anteriores dos produtos CoolAutomation, mas possui várias extensões e melhorias importantes, principalmente para suportar funcionalidades adicionais do CoolMasterNet. O ASCII I/F pode ser utilizado via interface RS232 (veja Porta RS232) ou Servidor TCP/IP.



Definições Gerais do Protocolo



Mensagens

A comunicação entre DTE e CooLinkNet via ASCII I/F é baseada em strings de texto (ASCII). Um exemplo de comunicação é mostrado abaixo



>ls L2	<- Comando	DTE para CooLinkNet
L2.102 OFF 20C 27C Auto Cool OK - 0 L2.103 OFF 20C 24C Low Auto OK - 0	<- Resposta	CooLinkNet para DTE
OK	<- Código de saída
>	<- Prompt



A string de comando enviada para o CooLinkNet deve ser finalizada com a sequência <CR> (carriage return 0x0D) <LF> (line feed 0x0A) ou com um único caractere <CR>. As strings vindas do CooLinkNet (exceto o caractere de prompt) são sempre finalizadas com <CR><LF>. Os comandos diferenciam maiúsculas de minúsculas e não devem conter espaços antes ou depois. O único separador entre o nome do comando e seus parâmetros é o espaço (caractere 0x20). O parâmetro de configuração de eco (veja comando set) define se os caracteres enviados ao CooLinkNet via interface RS232 serão ecoados de volta ou não. Se o eco não for zero, os caracteres são ecoados. No caso da interface RS232, o caractere de prompt '>' é enviado incondicionalmente pelo CooLinkNet. No caso do Servidor ASCII, o envio do prompt é configurável.



Códigos de Saída



Numérico	Verbal	Descrição
0	OK	Comando executado com sucesso
1	Sem UID	UID não encontrado
2	UID Preciso Ausente	O UID deve ser exato
3	Formato Incorreto	Formato do comando está errado
4	Falha	Falha na execução do comando
5	Linha Não Utilizada	Linha não utilizada
6	Comando Desconhecido	Comando desconhecido
7	Linha HVAC Incorreta	Número da linha está errado
8	Função Incorreta	Função incorreta
9	Tipo de Linha Incorreto	Definição do tipo de linha incorreta
10	Parâmetro Incorreto	Parâmetro do comando está errado
11	OK, Reinicialização Necessária!	A execução do comando só terá efeito após reiniciar
12	GPIO Incorreto	GPIO incorreto
13	SDDP Desativado	Módulo SDDP está desativado, ative para continuar
14	Endereço Virtual em Uso	Endereço virtual já está em uso
15	Propriedade Incorreta	Propriedade incorreta
16	Número de Linhas Excedido	Não é possível definir mais tipos de linha
17	Atenção! Estado do DIP Switch Incorreto	O estado do DIP switch está incorreto para o tipo de linha definido
18	SDDP Não Inicializado	SDDP está ativado, mas o link Ethernet ainda está inativo
80	Erro ModBus: 80	Sem resposta do destinatário
81	Erro ModBus: 81	Tempo de espera muito longo entre bytes na mensagem recebida
82	Erro ModBus: 82	Tempo de espera muito curto entre bytes na mensagem recebida
83	Erro ModBus: 83	Mensagem recebida com tempo limite interno
84	Erro ModBus: 84	Mensagem recebida é muito grande
85	Erro ModBus: 85	Erro de CRC na mensagem recebida
86	Erro ModBus: 86	Exceção ModBus na resposta
100	Colisão	Colisão no comando enviado na linha HVAC
101	Recurso Não Suportado	Comando ou parâmetro do comando não suportado para esta linha HVAC
102	Tipo de Unidade Interna Incorreto	A Unidade Interna escolhida não suporta este comando ou parâmetro
103	Sem ACK da Unidade Interna	A Unidade Interna não confirmou o comando enviado
104	Timeout no Recebimento	Sem resposta da Unidade Interna
105	Erro CS na Mensagem Recebida	Erro de Check Sum na mensagem recebida
106	Inicialização da Linha em Andamento...	Não é possível mostrar o status das linhas devido ao processo de inicialização
107	Erro na Linha	Algum erro na linha HVAC
108	Alimentação Desativada	A Unidade Interna não pode receber a temperatura ambiente medida devido à posição do seu switch
150	HDL Não Inicializado	Linha HDL não foi definida ou o cabo ethernet está desconectado
151	HDL DB Cheio	Banco de Dados HDL está cheio, não é possível adicionar nova configuração
152	HDL Eth Desativado	HDL via ethernet desativado
200	UID Não Encontrado	Unidade Interna especificada não encontrada no Banco de Dados
201	UID Preciso Não Encontrado	Unidade Interna especificada pelo UID preciso não encontrada no Banco de Dados
202	Unidade Interna Removida	Unidade Interna removida do Banco de Dados
203	DB Overflow	O banco de dados das unidades internas está cheio, não é possível adicionar uma nova
204	Group DB Overflow	O banco de dados de grupos está cheio, não é possível adicionar um novo grupo
205	VA DB Overflow	O banco de dados de endereços virtuais está cheio, não é possível associar a unidade interna a um novo endereço virtual
206	FDB5 Overflow	O banco de dados de propriedades está cheio, não é possível adicionar uma nova propriedade
250	Link DB Overflow	O banco de dados de links está cheio, não é possível vincular um novo dispositivo CoolPlug à unidade interna
251	No CooLinkHub Line	Linha do CoolHub não definida, defina para continuar
252	Auto Visibility Failed	Durante a criação do link, ocorreu um erro ao adicionar propriedades de visibilidade
253	Link Already Exists	O dispositivo CoolPlug já está vinculado, exclua o vínculo anterior antes de criar um novo
307	KNX DB Overflow	O banco de dados KNX está cheio, não é possível adicionar um novo grupo
309	KNX Not Connected	Sem conexão com o chip KNX
310	KNX Line Not Started	Linha KNX não definida



UID

O UID é usado para identificar uma Unidade Interna ou um conjunto de Unidades Internas. O UID possui o seguinte formato

Número da Linha	Ponto	Número da Unidade Interna
Ln	.	X	YY



• Linha é o número da linha HVAC do CoolMasterNet, como L1, L2,... L* significa "qualquer linha". Para garantir compatibilidade com dispositivos CoolMaster ou CooLink, o número da linha pode ser omitido do UID.
• Ponto é um separador entre o número da linha e o número da unidade interna. Se o número da linha for omitido ou estiver no formato L*, o ponto também deve ser omitido.
• Número da unidade interna é o número da Unidade Interna no sistema HVAC. O número da unidade interna pode ser '*' que significa "qualquer"

Exemplos:

L1.102 -> Unidade Interna 102 na linha L1

L2.003 -> Unidade Interna 003 na linha L2

L*100 -> Conjunto de Unidades Internas 100 em todas as linhas

L301** -> Conjunto de Unidades Internas 1xx na linha L3 (L3.100, L3.101,...)

L4 -> Todas as Unidades Internas na linha L4

L* -> Todas as Unidades Internas em todas as linhas

203 -> Semelhante a L*203 (apenas para compatibilidade retroativa)





UID_STRICT

Em alguns casos, apenas uma Unidade Interna específica deve ser referenciada pelo UID. Nesses casos, é obrigatório usar o UID_STRICT no formato Ln.XYY, onde o uso de '*' é proibido.



Sistemas HVAC com números de Unidade Interna de 4 dígitos

Para sistemas HVAC com números de Unidade Interna de 4 dígitos: N1N2 - N3N4, os dois primeiros dígitos N1 N2, no intervalo de 00-15, serão codificados na parte X do UID de acordo com a tabela abaixo. Os dois últimos dígitos N3 N4 serão iguais à parte YY do UID.



N1N2 - N3N4	X YY	Exemplo para linha L1
		Número da Unidade Interna	UID
00 - N3N4	0 N3N4	00-12	L1.012
01 - N3N4	1 N3N4	01-12	L1.112
02 - N3N4	2 N3N4	02-12	L1.212
03 - N3N4	3 N3N4	03-12	L1.312
04 - N3N4	4 N3N4	04-12	L1.412
05 - N3N4	5 N3N4	05-12	L1.512
06 - N3N4	6 N3N4	06-12	L1.612
07 - N3N4	7 N3N4	07-12	L1.712
08 - N3N4	8 N3N4	08-12	L1.812
09 - N3N4	9 N3N4	09-12	L1.912
10 - N3N4	A N3N4	10-12	L1.A12
11 - N3N4	B N3N4	11-12	L1.B12
12 - N3N4	C N3N4	12-12	L1.C12
13 - N3N4	D N3N4	13-12	L1.D12
14 - N3N4	E N3N4	14-12	L1.E12
15 - N3N4	F N3N4	15-12	L1.F12



Além das regras genéricas de codificação de UID descritas acima, existem regras especiais aplicáveis para sistemas HVAC específicos.



Codificação de UID para sistema HVAC Hitachi (HT)

Número da Unidade Interna HT		UID para linha L1
RD	ADDR
00	00 - 63	L1.000 - L1.063
01	00 - 63	L1.000 - L1.163
02	00 - 63	L1.000 - L1.263
03	00 - 63	L1.000 - L1.363
04	00 - 63	L1.000 - L1.463
05	00 - 63	L1.000 - L1.563
06	00 - 63	L1.000 - L1.663
07	00 - 63	L1.000 - L1.763
08	00 - 63	L1.000 - L1.863
09	00 - 63	L1.000 - L1.963
10	00 - 63	L1.000 - L1.A63
11	00 - 63	L1.000 - L1.B63
12	00 - 63	L1.000 - L1.C63
13	00 - 63	L1.000 - L1.D63
14	00 - 63	L1.000 - L1.E63
15	00 - 63	L1.000 - L1.F63
16	00 - 35	L1.000 - L1.199
17	00 - 35	L1.000 - L1.299
18	00 - 35	L1.000 - L1.399
19	00 - 35	L1.000 - L1.499
20	00 - 35	L1.000 - L1.599
21	00 - 35	L1.000 - L1.699
22	00 - 35	L1.000 - L1.799
23	00 - 35	L1.000 - L1.899
24	00 - 35	L1.000 - L1.999
25	00 - 35	L1.000 - L1.A99
26	00 - 35	L1.000 - L1.B99
27	00 - 35	L1.000 - L1.C99
28	00 - 35	L1.000 - L1.C99
29	00 - 35	L1.000 - L1.D99
30	00 - 35	L1.000 - L1.E99
31	00 - 35	L1.000 - L1.F99





Comandos de Configuração

A sinopse e a descrição dos comandos listados abaixo seguem a seguinte notação:

• Parâmetros ou grupos de parâmetros entre sinais de menor e maior "< >" são obrigatórios.
• Parâmetros ou grupos de parâmetros entre colchetes "[ ]" são opcionais e podem ser omitidos.
• As chaves ( ) são usadas para indicar agrupamento dentro das chaves
• O caractere "|" entre parâmetros dentro dos colchetes significa OU.



Comando	Descrição
set	Consulta ou altera as configurações do CoolMaster
Line	Consulta ou altera o status e a configuração das Linhas HVAC.
ifconfig	Consulta ou configura as definições de rede Ethernet
boot	Inicialização do CoolMaster
props	Consulta ou altera o banco de dados interno do CoolMasterNet com as propriedades das Unidades Internas
link	Controla a operação do link no CoolMaster
simul	Simula <CNT> Unidades Internas na Linha HVAC <Ln>.
gpio	Consulta ou configura a funcionalidade GPIO.
info	Consulta a posição dos dip switches do CollMasterNet e a saída DC nas linhas L1 e L2.
modbus	Consulta ou altera as configurações ModBus do CoolMasterNet.
ad	Encaminha comando ASCII I/F para o dispositivo CMNET-GR-GMV5 conectado à linha GMV5.
plug	Encaminha comando ASCII I/F para o dispositivo CoolPlug conectado à linha CH
knx	Consulta ou altera o status e a configuração do KNX
hdl	Consulta ou altera o status e a configuração do HDL
sddp	Configura o módulo Control4® Simple Device Discovery Protocol (SDDP).



set

Sinopse

set [<SETTING> <VLAUE>]

set defaults

DESCRIÇÃO:

Consulta ou altera as configurações do CoolMasterNet. Sem parâmetros, o comando set lista todas as configurações suportadas e seus valores. Para alterar uma configuração, use o formato com <SETTING> e <VALUE>.

Algumas configurações são somente leitura (RO) e não podem ser alteradas. set defaults irá carregar os valores padrão para todas as configurações

set defaults irá carregar os valores padrão para todas as configurações



<Configuração>	Modo	Impresso como	Valor *	Descrição
S/N	RO	S/N		Número de série do CoolMaster
version	RO	version	X.Y.Z	Versão do firmware do CoolMaster
app	R/W	application	string	Aplicação do CoolMaster
baud	R/W	baud	1200...115200	Taxa de transmissão da interface RS232.Padrão: 9600
echo	R/W	echo	0 ou 1	Controle de eco da interface RS232. 0 - desativado, 1 - ativado
verbos	R/W	verbos	0 ou 1	Formato do código de saída. 0 - numérico, 1 - detalhado
aserver port	R/W	aserver port	inteiro	Porta TCP do aserver. Padrão: 10102
aserver prompt	R/W	aserver prompt	0 ou 1	Controle do prompt do aserver
deg	R/W	deg C/F	C/c ou F/f	Escala de temperatura Celsius ou Fahrenheit
melody	R/W	melody	string	Melodia de inicialização. O valor é exibido como nome da melodia; para alterar, digite o número da melodia. set melody lista as melodias suportadas e seus números.
filter visi	R/W	Filter	visi 0 ou visi 1 ou visi -	visi - Visibilidade das Unidades Internas em relação ao comando props. [-] - a visibilidade do props se aplica apenas ao LCD. [1] - a visibilidade do props se aplica ao LCD e aos comandos de status/controle. [0] - a lógica de visibilidade do props é invertida e se aplica ao LCD e aos comandos de status/controle
HVAC lines	RO	HVAc Lines	0....8	Número permitido de linhas HVAC. Pode ser alterado com uma string de ativação codificada.

* - Valores em negrito são os padrões.



Exemplos:



Desativar eco:
>set echo 0
OK

Alterar a porta TCP do aserver:
>set aserver port 12345
OK

Carregar padrões:
>set defaults
OK

Aplicar visibilidade do props aos comandos de status/controle:
>set filter visi 1
OK, Boot Required!

Configurar interface RS232 para 19200, 8 bits de dados, paridade par, 1 bit de parada:
>set baud 19200 8E1
OK

Definir escala de temperatura para Fahrenheit:
>set deg f
OK

Definir melodia de inicialização para 3:
>set melody 3
OK

---



line

Sinopse

line

line <PROPERTY> <Ln> <VLAUE>

DESCRIÇÃO:

Consulta ou altera o status e a configuração das Linhas HVAC. No formato sem parâmetros, o comando line fornece informações sobre o status atual das Linhas. O segundo formato é usado para alterar propriedades que permitem escrita.



<Propriedade>	Modo	Valor	Descrição	Observações
master	R/W	0 ou 1	CoolMasterNet atua como dispositivo Master	Apenas DK, LG, SA, TO, PN
simul	R/W	inteiro	Simula o número informado de Unidades Internas. Para desativar a simulação, use "0". A simulação é persistente (não é desativada após reiniciar o equipamento). Por padrão, o modelo de simulação é: com falhas, sem unidades de ventilação, sem unidades de entrada/saída. Para ativar/desativar condições especiais, use as seguintes flags: +/-flr, +/-vam, +/-io (veja o exemplo)	Unidades de Entrada/Saída apenas para ME Unidades de Ventilação apenas para DK, ME, LG
myid	R/W	string	Endereço próprio do CoolMasterNet na linha HVAC informada. Para linha ModBus RTU, myID é o "Endereço do Dispositivo Escravo"
baud	R/W		Configura os parâmetros UART para a linha informada. O formato do valor é: <BAUD> <8|9><N|E|O><1|2> Por exemplo: 9600 8N1	Quando aplicável
tx	RO	contador inteiro	Mensagens transmitidas	Exibido como Último/Total Último significa desde a última impressão
rx	RO		Mensagens recebidas
to	RO		Erros de timeout
cs	RO		Erros de checksum
col	RO		Erros de colisão
NAK	RO		Erros NAK
haux	R/W	heat ou haux	Modo Heat tratado como modo Haux. Usado apenas quando o controlador de automação residencial não tem suporte a Haux, mas precisa ativar o modo Haux nos ThermoPad(s) conectados à linha CH.	Apenas para linha CoolHub (CH)
type	R/W	string	Define o tipo de linha pelo acrônimo. O número de linhas HVAC não pode exceder o valor definido no comando set. Linhas de automação residencial/BMS não contam como linhas HVAC. Para liberar uma linha, use Unused em vez do acrônimo.	Veja a lista completa de linhas HVAC e de Automação Residencial/BMS suportadas
scan	R/W	0 ou 1	Detecta Unidades Internas automaticamente	Apenas ME, HT, SA, TO, PN
DCOUT	R/W	- ou +	Controla a saída DC em L1, L2	Apenas DK, ME
slink	R/W	O/o ou N/n	Configura o modo Mitsubishi Heavy SuperLink: O - antigo, N - novo (apenas MH) Configura o tipo de modelo Samsung: O-DVM, N-DVM-S	Apenas SM
[A|B] ou [B|A]	RO		Polaridade atual	Apenas linha L7



Exemplos:



Informações sobre o status atual das Linhas:
>line
L1: SA U00/G02 myID:E5
  Tx:732/732 Rx:47227/47227 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: DK Master U00/G07 myID:0B
  Tx:4579/4579 Rx:50633/50633 TO:3/3 CS:0/0 Col:10/10 NAK:0/0
L3: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L4: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L5: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L6: Unused
  Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L7: MH SLink:N U00/G02 myID:C900 [A|B]
  Tx:20072/20072 Rx:26989/26989 TO:25/25 CS:0/0 Col:1/1 NAK:0/0
OK

Alterar modo para escravo na L4:
>line master L4 0
OK, Boot Required!

Definir taxa de baud da Linha L3 para 19200, 8 bits de dados, paridade par, 1 bit de parada:
>line baud L3 8E1
OK, Boot Required!

Simular 5 Unidades na linha L2 sem falhas, sem unidades de ventilação e com unidades de entrada/saída:
>line simul L2 5 -flr-vam+io
OK, Boot Required!

Modo Heat será tratado como haux para ThermoPads conectados à linha CH:
>line haux L3 heat
OK, Boot Required!

Definir Linha L2 como Não Utilizada:
>line type L2 Unused
OK, Boot Required!

Configurar Linha L2 para trabalhar com tipo HVAC TO:
>line type L2 TO
OK, Boot Required!

HDL Bus Pro na Linha L3:
>line type L3 HDL
OK, Boot Required!

---

ifconfig

Sinopse

ifconfig

ifconfig <PROPRIEDADE> <VALOR>

ifconfig enable | disable

DESCRIÇÃO:

Consulta ou configura as definições de rede Ethernet. Sem parâmetros, o comando ifconfig lista a configuração atual. Para alterar a configuração, use o formato com <PROPRIEDADE> e <VALOR>. O parâmetro IP pode ser definido como DHCP (cliente DHCP) ou um número de IP fixo. No caso de DHCP, os valores de Netmask e Gateway são fornecidos pelo servidor DHCP. Por padrão, o CoolMasterNet está configurado para operar como cliente DHCP. O módulo Ethernet do CoolMasterNet pode ser ativado ou desativado com o comando correspondente.



<Propriedade>	Modo	Valor	Descrição
MAC	RO	string	Endereço MAC (Media Access Control) do CoolMasterNet
Link	RO	Up ou Down	Indica se o link ethernet está ativo
IP	R/W	string	Define endereço IP fixo (estático) ou define como DHCP
Netmask	R/W	string	Define o endereço de Netmask caso o IP seja estático
Gateway	R/W	string	Define o endereço de Gateway caso o IP seja estático
DNS1	R/W	string	Define o endereço DNS preferencial
DNS2	R/W	string	Define o endereço DNS alternativo



Exemplos:



Informações sobre o status atual das Linhas:
>ifconfig
MAC : 28:3B:96:00:02:0F
Link : Up
IP : 192.168.16.108 (DHCP)
Netmask: 255.255.255.0
Gateway: 192.168.16.254
DNS1 : 8.8.8.8
DNS2 : 8.8.4.4
OK

Configurar IP fixo:
>ifconfig IP 192.182.1.102
OK, Boot Required!

Configurar endereço do Gateway:
>ifconfig Gateway 192.168.1.1
OK, Boot Required!

Configurar Netmask:
>ifconfig Netmask 255.255.255.0
OK, Boot Required!

Configurar operação como cliente DHCP
>ifconfig IP DHCP
OK, Boot Required!

Desativar ethernet:
>ifconfig disable
OK, Boot Required!

Alterar endereço DNS:
>ifconfig DNS1 208.67.222.222
OK, Boot Required!



---



boot

Sinopse

boot

boot [n]

DESCRIÇÃO:

Reinicia o CoolMaster

<N> omitido  - entra no modo boot

<N>=2 reinicia o CoolMaster



---



props

Sinopse

props

props <UID_STRICT> <PROPERTY> <VAL>

PROPS DELALL

DESCRIÇÃO:

Consulta ou altera o banco de dados interno do CoolMasterNet com as propriedades das Unidades Internas. Alterações feitas no banco de dados não afetam as capacidades físicas das unidades internas relacionadas.
No formato sem parâmetros, o comando props irá listar todas as propriedades armazenadas em uma visualização em tabela.



<Propriedade>	Modo	Valor	Descrição	Observações
name	R/W	string	Nome alternativo da Unidade Interna a ser exibido na tela LCD do CoolMasterNet. Por padrão, essa propriedade não é definida e o UID é exibido no lugar.
visi (visível)	R/W	0 ou 1	Define a visibilidade da Unidade Interna na tela LCD. 0 - invisível, 1 - visível. Também depende da configuração do filtro.	Eficaz após reinicialização
fspeed	R/W	<+|->v, l, m, h, t, a	Define as velocidades do ventilador da Unidade Interna disponíveis pelo controle touchscreen LCD e comandos para/de barramento KNX. + permite, - proíbe, v - muito baixo/silencioso, l - baixo, m - médio, h - alto, t - máximo, a - automático.	várias propriedades podem ser combinadas em um comando (veja exemplos abaixo)
mode	R/W	<+|->c, d, f, h, hx, hh, a	Define os modos de operação da Unidade Interna disponíveis via comandos de controle para/de barramento KNX.	c - resfriar, d - desumidificar, f - ventilador, h - aquecer, hx - haux, hh - aquecer & haux, a - automático
elock	R/W	<+|->o, m, t, c, h	Bloqueio forçado para impedir alterações externas. O CoolMasterNet irá desfazer alterações vindas de fontes externas. Bloqueios disponíveis: o-Ligar/Desligar, m- modo de operação, t-setpoint, c-modo resfriar forçado, h-modo aquecer forçado	vários bloqueios podem ser combinados em um comando.





Exemplos:



Adicionar propriedade name à Unidade Interna 204 na linha L6:
>props L6.204 name Kitchen
OK

Tornar a Unidade Interna 102 na linha L1 invisível no LCD:
>props L1.102 visi 0
OK, Boot Required!

Proibir velocidades média e automática do ventilador para a Unidade Interna 107 na linha L2:
>props L2.107 fspeed -m-a
OK

Permitir apenas os modos resfriar, ventilador e haux para a Unidade Interna 101 na linha L1:
>props L1.101 mode +c+f+hx-h-d-hh-a
OK

Impedir alterações externas de status Ligar/Desligar e setpoint para a unidade 101 na linha L1:
>props L1.101 elock +o+t
OK

Listar todas as propriedades armazenadas:
>props
UID   |  Name  | Visi  | Modes  | Fspeeds |
------- ---------------- ------ ----------------- -------------
L6.204|Kitchen |   1   | cdfh a |  lmh a  |
L1.102|   -    |   0   | cdfh a |  lmh a  |
L2.107|   -    |   1   | cdfh a |  l h    |
L1.101|   -    |   1   | c f hx |  lmh a  |
OK



---



link

Sinopse

link -L

link ram -R

link <UID1_STRICT><=|~><UID2_STRICT>





DESCRIÇÃO:

Controla a operação de link no CoolMasterNet. Vincular um ThermoPad na linha CoolHub com uma Unidade Interna dará ao ThermoPad controle total sobre a Unidade.

• No formato sem parâmetros, o comando link irá listar os links existentes
• link delall - apaga todos os links
• link -L - apaga o link número L (os números dos links são exibidos na lista de links existentes)
• link ram R - cria o banco de dados de links para R grupos. A operação terá efeito após reinicialização. Use esta operação apenas se o banco de dados de links padrão for pequeno demais.
• link <UID1_STRICT><=|~><UID2_STRICT> - cria um novo link, onde UID1 é o ThermoPad na linha CoolHub e UID2 é a Unidade Interna. O comando gera uma propriedade invisível para um dos UIDs. <=|~> define o tipo de link: = link regular, o ThermoPad ficará invisível; ~ link com uso do modo haux, a Unidade Interna ficará invisível. O link regular permite controlar a Unidade Interna pelo UID2, enquanto o link haux pelo UID1.

Exemplos:



Lista os links existentes:
>plink L3.082=L1.101
L000: L3.081 <--> L7.096
L001: L3.083 <--> L1.100
OK

Apagar o link número 0:
>link -0
OK, Boot Required!

Vincular o ThermoPad 082 na linha L3 com a Unidade Interna 101 na linha L1 (link regular):
>link L3.082=L1.101
OK, Boot Required!

Vincular o ThermoPad 080 na linha L3 com a Unidade Interna 100 na linha L1 (link haux):
>link L3.080~L1.100
OK,Boot Required!

Apagar todos os links:
>link delall
OK

Criar banco de dados de links para 60 links:
>link ram 60
OK, Boot Required!



---



simul

Sinopse

simul <Ln> <CNT>

DESCRIÇÃO:

Simula <CNT> Unidades Internas na Linha HVAC <Ln>. Se <Ln> for omitida, será usada a primeira Linha HVAC que não estiver como "Unused". A simulação não é persistente e será encerrada ao reiniciar o CoolMasterNet.

Exemplos:



Simular 5 Unidades Internas na Linha HVAC L2:
>simul L2 5
OK



---



gpio

Sinopse

gpio
gpio func <A|B|C|D> <GPIO_FUNCTION>
gpio norm <A|B|C|D> <c|C|o|O>

DESCRIÇÃO:

Consulta ou configura a funcionalidade do GPIO. As configurações de GPIO são persistentes (mesmo após desligar/ligar) e só têm efeito após reinicialização.

• Sem parâmetros, o comando gpio fornece informações sobre a configuração atual do GPIO no formato abaixo:

>gpio
  A: ALL OFF (HI), N.O.
  B: ALL ON (LO), N.C.
  C: Unused (HI)
  D: Unused (HI)
OK

Campo	Valor	Descrição
Nome do GPIO	A, B, C, D
Função do GPIO	Unused	GPIO sem funcionalidade e permanece em estado de entrada HiZ
	ALL OFF input	Desliga todas as Unidades Internas na transição do estado Normal para Ativo
	ALL ON input	Liga todas as Unidades Internas na transição do estado Normal para Ativo
	OOS output	Status Ligar/Desligar. O GPIO está em estado Normal se todas as Unidades Internas estiverem desligadas. O GPIO está em estado Ativo se pelo menos uma Unidade Interna estiver ligada
	ALL INH input	Desliga todas as Unidades Internas na transição do estado Normal para Ativo. Mantém as Unidades Internas desligadas enquanto o GPIO estiver em estado Ativo. Ao retornar do estado Ativo para Normal, liga as Unidades Internas que estavam ligadas antes
	FLRS output	Status de Falha. O GPIO está em estado Normal se todas as Unidades Internas não apresentarem falha. O GPIO está em estado Ativo se pelo menos uma Unidade Interna apresentar falha
Nível Atual do Sinal GPIO	(HI)	Nível do sinal no GPIO é HI
	(LO)	Nível do sinal no GPIO é LO
Nível do Sinal no Estado Normal	N.O	Estado normal do GPIO é "Normalmente Aberto" (HI)
	N.C	Estado normal do GPIO é "Normalmente Fechado" (LO)

• gpio func <A|B|C|D> <GPIO_FUNCTION>Configura a função do GPIO. As funções suportadas estão listadas na tabela acima.
• gpio norm <A|B|C|D> <c|C|o|O> Configura o estado Normal do GPIO.



Exemplos:



Desabilitar a funcionalidade do GPIO A:
>gpio func A Unused
OK, Boot Required!

Definir a função GPIO C como "ALL OFF":
>gpio func c ALL OFF
OK, Reinicialização necessária!

Definir o estado Normal do GPIO A para N.C.:
>gpio norm A C
OK



---



info

Sinopse

info



DESCRIÇÃO:

Consulta a posição dos dip switches do CollMaster e a saída DC nas linhas L1 e L2.



>info
 DIP P: | X |OFF| X | X |
 DIP Q: |ON | X |ON | X |
 DIP R: | X | X | X | X |
 DIP S: | X |ON |ON |ON |
 L1 DC- OFF 0V
 L2 DC+ ON 16V
OK

Campo		Descrição
DIP Switch	ON	DIP Switch LIGADO
	OFF	DIP Switch DESLIGADO
	X	DIP Switch não pode ser lido
Linha DC	+	Comando para habilitar DCOUT foi enviado ao CoolMasterNet
	-	Comando para desabilitar DCOUT ou nenhum comando foi enviado ao CoolMasterNet
	0v	Nenhuma voltagem detectada na linha
	16v	16 volts detectados na linha (própria ou externa)
	ON	CoolMasterNet habilitou a saída DC na linha	Ao reiniciar, o CoolMasterNet só habilitará a saída DC se o comando para habilitar DCOUT foi enviado e o DIP switch S estiver na posição correta, caso contrário, a saída DC será desabilitada
	OFF	CoolMasterNet desabilitou a saída DC na linha



---



modbus

Sinopse

modbus [<SETTING> <VALUE>]

DESCRIÇÃO:

Consulta ou altera o banco de dados interno do CoolMasterNet com as propriedades das Unidades Internas. Alterações feitas no banco de dados não afetam as capacidades físicas das unidades internas relacionadas.
No formato sem parâmetros, o comando props irá listar todas as propriedades armazenadas em formato de tabela.



<SETTING>	Modo	Impresso Como	Valor	Descrição
IP	R/W	ModBus IP	habilitar ou desabilitar	Habilita/Desabilita o servidor ModBus IP
server port	R/W	Porta do Servidor	inteiro	Altera a porta do servidor Modbus IP
ignore	R/W	CG4 ignore*	r	A configuração é alternável, o primeiro comando habilita a configuração, o segundo desabilita (veja o exemplo)
cg4	RO			Lista os endereços ModBus do CoolGate 4 das Unidades Internas existentes (visíveis com o comando ls)





Exemplos:



Listar configuração atual do ModBus:
>modbus
ModBus IP : desabilitado
server port : 502
CG4 ignore : nenhum
OK

habilitando configuração ignore:
>modbus ignore r
OK

Habilitar modbus IP:
>modbus IP enable
OK, Reinicialização necessária!

Alterar porta do servidor modbus IP
>modbus server port 500
OK, Reinicialização necessária!

Listar endereços ModBus do CoolGate 4 das Unidades Internas existentes:
>modbus cg4
L1.100 --> Hex: 0x1001, Dec: 4097
L1.101 --> Hex: 0x1011, Dec: 4113
OK



---



ad

Sinopse

ad <Ln> <comando ASCII I/F>

DESCRIÇÃO:

Encaminha o comando ASCII I/F para o dispositivo CMNET-GR-GMV5 conectado à linha GMV5.



Exemplos:



Enviar comando set para o CMNET-GR-GMV5 na linha L8 do CoolMasterNet:
>ad L8 set
S/N : 12345678
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
OK
>OK

Consultar status atual das linhas do CMNET-GR-GMV5 na linha L8 do CoolMasterNet:
>ad L8 line
L1: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: CAN Speed:50000 myid:728
 Tx:0/0 Rx:0/0 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
>OK



---



plug

Sinopse

plug <UID_STRICT> <comando ASCII I/F>

DESCRIÇÃO:

Encaminha o comando ASCII I/F para o dispositivo CoolPlug conectado à linha CH. O dispositivo CoolPlug é reconhecido pelo CoolMasterNet como Unidade Interna referenciada pelo UID.

Exemplos:



Enviar comando set para o dispositivo CoolPlug 080 na linha L3 do CoolMasterNet:
>plug L3.080 set
S/N : 00E60100
version : 0.0.2
baud rate : 9600
echo :1
verbose : 1
deg C/F : C
HVAC lines : 1
OK
OK

Consultar status das linhas do dispositivo CoolPlug 080 na linha L3 do CoolMasterNet:
>ad L8 line
L1: P1P2 A:Master U00/G10 Simul(10) Not Main RC
 Tx:1154/1695 Rx:1153/1694 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
L2: PB Address:0x50(80) 9600_8N1
 Tx:752/1038 Rx:1497/2319 TO:0/0 CS:0/0 Col:0/0 NAK:0/0
OK
OK



---



knx

Sinopse

knx addr <área/linha/dispositivo>
knx ram <R>
knx funcs
knx group
knx group <GA>[ <func> <direction> <UID>]
knx group dellall
knx group -<G>

DESCRIÇÃO:

Consulta ou altera o status e a configuração do KNX. No formato sem parâmetros, o comando knx fornece informações sobre o status atual da conexão e o número de grupos utilizados

• knx addr <área/linha/dispositivo> - Define o endereço físico KNX no formato área/linha/dispositivo
• knx ram <R> - Cria o banco de dados de grupos para R grupos. A operação terá efeito após reinicialização. Use esta operação apenas se o banco de dados padrão for pequeno demais. O uso atual do banco de dados pode ser visto no comando knx.
• knx funcs - Exibe todas as funções de grupo disponíveis.
• knx group - Lista os grupos KNX existentes (status de ligação)
• knx group <GA> - Lista os grupos KNX existentes (status de ligação) para o endereço de grupo informado
• knx group <GA> <func> <direction> <UID> - Cria um novo grupo KNX, ou seja, vincula o endereço de grupo KNX <GA> com a função e UID do CoolMasterNet. <GA> pode estar no formato Principal/Médio/Sub ou Principal/Sub, direção: < - entrada CoolMasterNet, > - saída CoolMasterNet.
• knx group dellall - Exclui todos os grupos KNX
• knx group -<G> - Exclui o grupo KNX número <G>. Os números dos grupos são exibidos na lista de grupos existentes.

nome usado no comando	Nome Completo	Valores	Tipo de Dado	Pode ser enviado para o CoolMaster	Pode ser enviado do CoolMaster
onoff	Liga/Desliga	0 - desligado, 1 - ligado	1.001	v	v
ST	Temperatura de Ajuste	valor float de acordo com o tipo de dado	9.001	v	v
RT	Temperatura Ambiente	valor float de acordo com o tipo de dado	9.001	v	v
Mode	Valor do Modo	0 - resfriar, 1 - aquecer, 2 - auto, 3 - desumidificar, 5 - ventilador	5.010	v	v
M	Modo	0 - resfriar, 1 - aquecer	1.001	v	v
Fstep	Passo da velocidade do ventilador	0 - velocidade anterior, 1 - próxima velocidade (de acordo com as propriedades de fspeed*)	1.001	v	v
F8	Quantidade de velocidades do ventilador	valor é uma velocidade sequencial conforme velocidades permitidas nas propriedades de fspeed*	5.010	v	v
F%	Escala de velocidade do ventilador %	o valor em porcentagem é convertido para quantidade de velocidades (função anterior) e então para a velocidade real do ventilador, os passos são invertidos quando a velocidade é enviada do CoolMasterNet	5.001	v	v

Exemplos:



Imprimir status do KNX:
>knx
KNX Line : Não Detectado
KNX RAM : 7/128
OK

Criar grupo KNX: vincular 10/0/1 com L1.100 como entrada de Modo do CoolMasterNet:
>knx group 10/0/1 M < L1.100
OK

Listar grupo KNX para o endereço de grupo 10/0/1:
>knx group 10/0/1
G000:10/0/1 [ Liga/Desliga      ] < L1.100
G001:10/0/1 [ Modo              ] < L1.100
G002:10/0/1 [ Temperatura ambiente ] > L1.100
OK

Imprimir todas as funções de grupo disponíveis:
>knx func
onoff -> Liga/Desliga         DT:{1.001} [<|>]
ST    -> Temperatura de ajuste DT:{9.001} [<|>]
RT    -> Temperatura ambiente  DT:{9.001} [<|>]
M     -> Modo                 DT:{1.001} [<|>]
Fstep -> Passo do ventilador  DT:{1.001} [<| ]
F8    -> Qtde velocidades     DT:{5.010} [<|>]
F%    -> Escala vent. %       DT:{5.001} [<|>]
OK

Excluir grupo número 2:
>knx group -2
OK



---



hdl

Sinopse

hdl

hdl delall
hdl - <UID_STRICT>
hdl + <UID_STRICT> <canal> <AC_No> <habilitar> <m0m1m2m3m4f0f1f2f3>
hdl eth
hdl eth <habilitar|desabilitar>
hdl eth myid <ID>

DESCRIÇÃO:

Consulta ou altera o status e configuração do HDL. No formato sem parâmetros, o comando hdl lista as configurações de AC (ar-condicionado) existentes de forma semelhante à exibida na ferramenta HDL Buspro Setup.

• hdl delall - exclui todas as configurações de AC
• hdl - <UID_STRICT> - exclui a configuração de AC para uma Unidade Interna específica
• hdl + <UID_STRICT> <canal> <AC_No> <habilitar> <m0m1m2m3m4f0f1f2f3> - cria configuração de AC para Unidade Interna. Todos os parâmetros são retirados da tabela de configurações de AC na ferramenta HDL Buspro Setup: canal - número da linha na tabela, AC_No - número inteiro para vincular à Unidade Interna, habilitar - 0 (inválido) ou 1 (válido), modos - m0=resfriar m1=aquecer m2=ventilar m3=auto m4=desumidificar, velocidades do ventilador - f0=auto f1=alta f2=média f3=baixa: +=permitido -=não permitido (ver exemplo).
• hdl eth - exibe status do ethernet HDL e contadores de pacotes
• hdl eth <habilitar|desabilitar> - habilita/desabilita HDL via ethernet
• hdl eth myid <ID> - altera o Subnet e Device ID: o ID é inserido em formato hexadecimal, o byte MS é o Subnet ID, o byte LS é o Device ID (ver exemplo)

Exemplos:



Listar configuração de AC existente:
>hdl
Ch|AC|En| Observação | CA   |CHFAD|AHML|
--- ---- ---- ---------------- -------- ------- ------
1 | 1| 1|L1.100  |L1.100|++---|-+-+|
2 | 2| 1|L1.101  |L1.101|++++-|++++|
OK

Excluir configuração de AC para Unidade Interna L1.101:
>hdl - L1.101
OK

Criar configuração de AC para Unidade Interna L2.301: canal=2, número AC=2, válido,
modos=resfriar aquecer, velocidades=alta média:
>hdl + L2.301 2 2 1 ++----+-+
OK

Imprimir todas as funções de grupo disponíveis:
>hdl eth
status : habilitado
ID : 0x01 0x63
send cntr : 0
recv cntr : 0
crc cntr : 0
OK

Habilitar HDL via ethernet:
>hdl eth enable
OK, Reinicialização Necessária!

Alterar o ID HDL do CoolMasterNet: Subnet ID=0x01=1, Device ID=0x63=99:
>hdl eth myid 0163
OK, Reinicialização Necessária!



---



sddp

Sinopse

sddp
sddp <habilitar|desabilitar|identificar|offline|alive>

DESCRIÇÃO:

Configura o módulo Control4® Simple Device Discovery Protocol (SDDP). O CoolMasterNet é compatível com a especificação Control4® SDDP v1.0 e pode atuar como um dispositivo habilitado para SDDP.

• Sem parâmetros, se o módulo SDDP estiver habilitado e o cabo Ethernet conectado, o comando sddp irá listar a versão do protocolo suportada e os contadores de pacotes.
• sddp enable - habilita o módulo SDDP de forma persistente (efetivo após reinicialização). Estado padrão.
• sddp disable - desabilita o módulo SDDP de forma persistente (efetivo após reinicialização)
• sddp identify - envia mensagem IDENTIFY para a ferramenta Control4® Composer para adicionar o CoolMasterNet ao projeto atual
• sddp offline - sinaliza que o CoolMasterNet está indo para offline
• sddp alive - sinaliza que o CoolMasterNet está online

Exemplos:



Habilitar módulo sddp:
>sddp enable
OK

Enviar mensagem IDENTIFY:
>sddp identify
OK



---

Comandos de Status e Controle do HVAC

on

SINOPSE

on <UID>

DESCRIÇÃO:

Liga a(s) Unidade(s) Interna(s). EXEMPLO: Ligar a Unidade Interna 102 na linha L1

on L1.102
OK

Ligar todas as Unidades Internas na Linha L2

on L2*
OK

Ligar todas as Unidades Internas

on
OK

---

allon

SINOPSE

allon

DESCRIÇÃO:

Liga todas as Unidades Internas.

---

off

SINOPSE

off <UID>

DESCRIÇÃO:

Desliga a(s) Unidade(s) Interna(s).

EXEMPLO

Desligar a Unidade Interna 102 na linha L1

off L1.102
OK

Desligar todas as Unidades Internas na linha L2

off L2*
OK

Desligar todas as Unidades Internas

off
OK

---

alloff

SINOPSE

alloff

DESCRIÇÃO:

Desliga todas as Unidades Internas

---

cool

SINOPSE

cool <UID>

DESCRIÇÃO:

Define o modo de operação da(s) Unidade(s) Interna(s) para resfriar.

EXEMPLO

Definir a Unidade Interna 102 na linha L1 para modo resfriar

cool L1.102
OK

Definir todas as Unidades Internas na linha L2 para modo resfriar

cool L2*
OK

Definir todas as Unidades Internas para modo resfriar

cool
OK

---

heat

SINOPSE

heat <UID>

DESCRIÇÃO:

Define o modo de operação da(s) Unidade(s) Interna(s) para aquecer.

EXEMPLO

Definir a Unidade Interna 102 na linha L1 para modo aquecer

heat L1.102
OK

Colocar todas as Unidades Internas da linha L2 no modo aquecimento

heat L2*
OK

Colocar todas as Unidades Internas no modo aquecimento

heat
OK

---

fan

SINOPSE

fan <UID>

DESCRIÇÃO:

Coloca a(s) Unidade(s) Interna(s) no modo ventilação.

EXEMPLO

Colocar a Unidade Interna 102 da linha L1 no modo ventilação

fan L1.102
OK

Colocar todas as Unidades Internas da linha L2 no modo ventilação

fan L2*
OK

Colocar todas as Unidades Internas no modo ventilação

fan
OK

---

dry

SINOPSE

dry <UID>

DESCRIÇÃO:

Coloca a(s) Unidade(s) Interna(s) no modo desumidificar.

EXEMPLO

Colocar a Unidade Interna 102 da linha L1 no modo desumidificar

dry L1.102
OK

Colocar todas as Unidades Internas da linha L2 no modo desumidificar

dry L2*
OK

Colocar todas as Unidades Internas no modo desumidificar

dry
OK

---

auto

SINOPSE

auto <UID>

DESCRIÇÃO:

Coloca a(s) Unidade(s) Interna(s) no modo automático.

EXEMPLO

Colocar a Unidade Interna 102 da linha L1 no modo automático

auto L1.102
OK

Colocar todas as Unidades Internas da linha L2 no modo automático

auto L2*
OK

Colocar todas as Unidades Internas no modo automático

auto
OK

---

temp

SINOPSE

temp <UID> <±><temp>

temp <UID> <temp.d>

DESCRIÇÃO:

Altera a Temperatura de Ajuste da(s) Unidade(s) Interna(s).

· Na forma temp [UID] [±]<temp> o parâmetro deve ser um número natural decimal.
O comando pode funcionar de forma relativa ou absoluta.
Se o sinal de mais '+' ou menos '-' vier antes do parâmetro, seu valor será somado ou subtraído do valor atual da Temperatura de Ajuste.
Caso contrário, a Temperatura de Ajuste será definida para o valor informado.

· Na forma temp <UID><temp.d> o parâmetro de Temperatura de Ajuste <temp.d> é um número fracionário com precisão de 0,1. (Neste caso, não são permitidos sinais +|- antes do valor).
Se o sistema de ar-condicionado não suportar precisão de 0,1 para a Temperatura de Ajuste (veja tabela abaixo), o valor final será o mais próximo suportado.

Tipo de AC	Precisão da Temperatura de Ajuste
DK	0,1ºC
ME	0,1ºC
SM	0,1ºC
FJ	0,3ºC
SA	0,5ºC
TO	0,5ºC
PN	0,5ºC
MH	0,5ºC
LG	0,5ºC
HT	1ºC
GR	1ºC
MD,CG,KT,TR	1ºC
TI	1ºC
MT	1ºC
BSM	1ºC

A configuração deg (veja comando set) define qual escala de temperatura, Celsius ou Fahrenheit, será usada para o valor do parâmetro.

EXEMPLO

Definir a Temperatura de Ajuste da Unidade Interna 102 da linha L1 para 23º

temp L1.102 23
OK

Diminuir em 2º a Temperatura de Ajuste de todas as Unidades Internas da linha L2

temp L2* -2
OK

Definir a Temperatura de Ajuste de todas as Unidades Internas da linha L2 para 24,5º

temp L2* 24.5
OK

Definir a Temperatura de Ajuste de todas as Unidades Internas para 22º

temp 22
OK

---

feed

SINOPSE

feed <UID> <±><temp>

feed <UID> <temp.d>

DESCRIÇÃO:

Fornece uma sugestão de Temperatura Ambiente para a(s) Unidade(s) Interna(s) referenciada(s) pelo UID. Se for zero, a Linha de Produtos CoolMaster irá parar de sugerir Temperatura Ambiente. A Temperatura Ambiente sugerida não é persistente e é perdida (definida como zero) após reinicialização da energia da Linha de Produtos CoolMaster.

· Na forma feed <UID> <±><temp> o parâmetro <temp> deve ser um número natural decimal.
O comando pode funcionar de forma relativa ou absoluta.
Se o sinal de mais '+' ou menos '-' vier antes do parâmetro, seu valor será somado ou subtraído do valor atual sugerido de Temperatura Ambiente.
Caso contrário, será definido para o valor informado.

· Na forma feed <UID><temp.d> o parâmetro <temp.d> é um número fracionário com precisão de 0,1. (Neste caso, não são permitidos sinais +|- antes do valor).
Não é garantido que a Temperatura Ambiente informada pela Unidade Interna será igual à Temperatura Ambiente sugerida pelo comando feed.


O comando feed é suportado para os seguintes tipos de AC:

Tipo de Linha	Modelo	Versão do Firmware
ME
PBM
SI		0.4.7
EL
GRNS
UMM	GS538/9, SMT-HOA

EXEMPLO

Sugerir Temperatura Ambiente de 23,5º para a Unidade Interna L1.102

feed L1.102 23.5
OK

Diminuir em 2º a Temperatura Ambiente sugerida para todas as Unidades Internas da linha L2

feed L2* -2
OK

---

fspeed

SINOPSE

fspeed <UID>

DESCRIÇÃO:

Define a Velocidade do Ventilador da(s) Unidade(s) Interna(s) para:

· v, V - muito baixa ou silenciosa · l, L - baixa

· m, M - média

· h, H - alta

· t, T - máxima ou muito alta

· a, A - automática

Nem todas as Unidades Internas suportam todas as opções de Velocidade do Ventilador listadas acima.
As velocidades disponíveis dependem das capacidades específicas de cada Unidade Interna.
Se a velocidade solicitada não for suportada pela(s) Unidade(s) Interna(s), o comando fspeed não terá efeito.

EXEMPLO

Definir a Velocidade do Ventilador da Unidade Interna 102 da linha L1 para baixa

fspeed L1.102 l
OK

Definir a Velocidade do Ventilador de todas as Unidades Internas da Linha L2 para alta

fspeed L2* h
OK

Definir a Velocidade do Ventilador de todas as Unidades Internas para média

fspeed m
OK

---

fspeed

SINOPSE

fspeed <UID> <v,V|l,L|m,M|h,H|t,T|a,A>

DESCRIÇÃO

Define a Velocidade do Ventilador da(s) Unidade(s) Interna(s) para:

· v, V - muito baixa ou silenciosa

· l, L - baixa

· m, M - média

· h, H - alta

· t, T - máxima ou muito alta

· a, A - automática

Nem todas as Unidades Internas suportam todas as opções de Velocidade do Ventilador listadas acima. O suporte a velocidades específicas depende das capacidades de cada Unidade Interna.

Se a velocidade solicitada não for suportada pela(s) Unidade(s) Interna(s), o comando fspeed não terá efeito.

EXEMPLO

Definir a Velocidade do Ventilador da Unidade Interna 102 da linha L1 para baixa

fspeed L1.102 l
OK

Definir a Velocidade do Ventilador de todas as Unidades Internas da Linha L2 para alta

fspeed L2* h
OK

Definir a Velocidade do Ventilador de todas as Unidades Internas para média

fspeed m
OK

swing

SINOPSE

swing [UID] <h|v|a|3|4|6|x>

DESCRIÇÃO

Define a posição da aleta da(s) Unidade(s) Interna(s) para:

· h - horizontal

· v - vertical

· a - automático (oscilação)

· 3 - 30º

· 4 - 45º

· 6 - 60º

· - (menos) - parar oscilação

Nem todos os fabricantes de HVAC e nem todas as Unidades Internas suportam as opções de posição de aleta listadas acima ou possuem controle de aleta.
O controle de aleta depende do modelo específico da Unidade Interna. Se a posição solicitada não for suportada, o comando swing não terá efeito ou retornará erro.

Opções suportadas por fabricante de HVAC

Fabricante HVAC	Sigla	h	v	a	3	4	5	-
Daikin	DK
Mitsubishi Electric	ME
Sanyo	SA	+	+	+	+	+	+	+
Toshiba	TO	+	+	+	+	+	+	+
Panasonic	PN	+	+	+	+	+	+	+
Hitachi	HT
LG	LG
Mitsubishi Heavy	MH
Gree	GR
Midea	MD
Kentatsu	KT
Trane	TR
Chigo	CG
Fujitsu	FJ
Samsung	SM
Tadiran Inverter	TI
Meitav	MT
Haier	HA
Bluestar	BSM

EXEMPLO

Definir a aleta da Unidade Interna 102 da linha L1 para a posição horizontal

swing L1.102 h
OK

Definir a aleta de todas as Unidades Internas para a posição 30º

swing 3
OK

filt

SINOPSE

filt <UID>

DESCRIÇÃO:

Reseta o aviso de filtro.

EXEMPLO

Resetar o aviso de filtro da Unidade Interna 102 da linha L1

filt L1.102
OK

Resetar o aviso de filtro de todas as Unidades Internas da Linha L2

filt L2*
OK

Resetar o aviso de filtro de todas as Unidades Internas

filt
OK

ls

SINOPSE

ls [UID]

ls+

DESCRIÇÃO

Obtém a lista de status da(s) Unidade(s) Interna(s).

Caso o UID seja omitido, o comando ls irá listar todas as Unidades Internas visíveis conectadas à Linha de Produtos CoolMaster, enquanto o comando ls+ irá listar todas as Unidades Internas, incluindo as invisíveis (veja comando props).

A linha de status da Unidade Interna tem formato fixo, de modo que cada campo de status é impresso em uma posição específica.

· Linha de status da Unidade Interna com escala Celsius

0123456789012345678901234567890123456

L2.102 OFF 20C 27C High Cool OK - 0

· Linha de status da Unidade Interna com escala Fahrenheit

012345678901234567890123456789012345678

L2.102 OFF 120F 127F High Cool OK - 0

Campo	Posição na string		Valores
	Celsius	Fahrenheit
UID	0-5		LN.XYY
Ligar/Desligar	7-9		ON,OFF
Temperatura Ajustada	11-12	11-13	nnC ou nnnF
Temperatura Ambiente	15-16	16-18	nnC ou nnnF
Velocidade do Ventilador	19-22	21-24	VLow, Low, Med, High, Top, Auto, ...
Modo de Operação	24-27	26-29	Cool, Heat, Fan, Dry, Auto, ...
Código de Falha Interna	29-32	31-34	OK - sem falha, senão Código de Falha Interna
Sinal do Filtro	34	36	- ou # (Sinal do Filtro)
Demanda	36	38	0 ou 1

EXEMPLO

ls L2
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls L2.101
L2.101 ON 25C 27C Low Cool OK - 1
OK

ls
L1.101 ON 25C 24C Low Cool OK - 1
L1.102 ON 22C 23C Med Cool OK - 0
L2.101 ON 25C 27C Low Cool OK - 1
L2.102 OFF 20C 27C High Cool OK - 0
OK

ls2

SINOPSE

ls2 [UID]

DESCRIÇÃO

Igual ao ls, mas com precisão decimal nas temperaturas.

Obtém a lista de status das Unidades Internas. Se o UID for omitido, todas as Unidades Internas conectadas à Linha de Produtos CoolMaster serão listadas.

A linha de status da Unidade Interna tem formato fixo, de modo que cada campo de status é impresso em uma posição fixa.

· Linha de status da Unidade Interna com escala Celsius

01234567890123456789012345678901234567890

L1.102 ON 16.9C 27.0C High Cool OK - 0

· Linha de status da Unidade Interna com escala Fahrenheit

0123456789012345678901234567890123456789012

L1.102 ON 062.4F 080.6F High Cool OK - 0

Campo	Posição na string		Valores
	Celsius	Fahrenheit
UID	0-5		LN.XYY
Ligar/Desligar	7-9		ON,OFF
Temperatura Ajustada	11-14	11-15	nn.nC ou nnn.nF
Temperatura Ambiente	17-20	18-22	nn.nC ou nnn.nF
Velocidade do Ventilador	23-26	25-28	VLow, Low, Med, High, Top, Auto, ...
Modo de Operação	28-31	30-33	Cool, Heat, Fan, Dry, Auto, ...
Código de Falha Interna	33-36	35-38	OK - sem falha, senão Código de Falha Interna
Sinal do Filtro	38	40	- ou # (Sinal do Filtro)
Demanda	40	42	0 ou 1

query

SINOPSE

query <UID STRICT> <o|m|f|t|h|e|a|s>

DESCRIÇÃO

Consulta uma das condições de operação da Unidade Interna informada. O parâmetro <UID STRICT> deve definir uma única Unidade Interna no formato Ln.XYY ou XYY. O valor resultante é impresso como valor alfanumérico conforme a tabela abaixo.

Consulta	Condição de Operação	Valor
o	Ligar/Desligar	0 - Desligado, 1 - Ligado
m	Modo de Operação	0 - Resfriar 1 - Aquecer 2 - Auto 3 - Desumidificar 4 - Haux 5 - Ventilar
f	Velocidade do Ventilador	0 - Baixa 1 - Média 2 - Alta 3 - Auto 4 - Máxima
t	Temperatura Ajustada	Natural
e	Código de Falha	0 - Sem falha, senão código de falha igual ao comando ls
a	Temperatura Ambiente	Natural
h	Temperatura Ajustada	Precisão de 0,01º
s	Posição da Aleta	0 - Sem controle de aleta a - auto (oscilante) h - horizontal 3 - 30º 4 - 45º 6 - 60º v - vertical x - parar (oscilante)

EXEMPLO

query L1.100 o
1
OK

query L1.100 m
0
OK

query L1.100 t
25
OK

query L1.100 a
27
OK

query L1.100 f
2
OK

query L1.100 e
U4
OK

query L1.100 e
0
OK

query L1.100 h
20.50
OK

wh

SINOPSE

wh <UID STRICT> <h|e|w|a|t<+|-|temp>|b<+|->>

wh <UID STRICT>

DESCRIÇÃO

Controla a Unidade de Aquecimento de Água. Quando a letra é omitida, o status especial do aquecedor de água é exibido.

Letra	Operação	Compatibilidade
		ME	P1P2 (Altherma)
h	Modo Aquecimento	+
e	Modo Eco	+
w	Modo Quente	+
a	Modo Anti-congelamento	+
t	Tanque (+=ligado,-=desligado, temp=ajuste)		+
b	Booster (+=ligado,-=desligado)		+
"sem letra"	Exibir status		+

O controle LIGAR/DESLIGAR da Unidade de Aquecimento de Água é feito com os comandos on e off normais.

EXEMPLO

Ativar o Modo Quente na Unidade de Aquecimento de Água 101 da Linha L1

wh L1.101 w
OK

Ajustar a Temperatura do Tanque da Unidade Altherma 000 da Linha L4 para 40º

wh L4.000 t40
OK

Ligar o Tanque da Unidade Altherma 000 da Linha L4

wh L4.000 t+
OK

Ligar o Booster do Tanque da Unidade Altherma 000 da Linha L4

wh L4.000 b+
OK

Exibir status do Tanque da Unidade Altherma 000 da Linha L4

wh L4.000
L4.000 ON 40C 35C +
OK

main

SINOPSE

main [Ln]

main <UID STRICT> <0|1>

DESCRIÇÃO

Altera ou consulta a configuração principal do controle remoto (RC) das Unidades Internas Daikin. Sem parâmetros, o comando main lista a configuração principal do RC de todas as Unidades Internas Daikin em todas as linhas. O número da linha Ln pode ser indicado para listar as Unidades Internas Daikin de uma linha específica.

Configuração principal RC	Descrição
+	Unidade Interna é o RC principal
-	Unidade Interna não é o RC principal
?	Nenhum RC principal no sistema

 Notas:

Para definir uma Unidade Interna como RC principal, o RC principal anterior deve ser removido primeiro.

EXEMPLO

Listar a configuração principal do RC das Unidades Internas na linha L2

main L2
L2.200 -
L2.201 -
L2.202 -
L2.203 -
L2.204 -
L2.205 -
L2.206 +
OK

Listar a configuração principal do RC de todas as Unidades Internas

main
L1.300 -
L1.301 +
L1.302 -
L2.100 ?
L2.101 ?
L2.102 ?
L2.103 ?
OK

Remover RC principal: Unidade Interna 206 na linha L2

main L2.206 0
OK

Definir novo RC principal: Unidade Interna 201 na linha L2

main L2.201 1
OK

vam

SINOPSE

vam <UID STRICT> <a|b|x|n|l|L|h|H|s|t|A|+|->

vam

vam <UID STRICT>

DESCRIÇÃO

Controla a Unidade de Ventilação.

· vam <UID STRICT> - exibe o status da Unidade de Ventilação.

· vam - exibe o status de todas as Unidades de Ventilação.

Letra	Operação	Compatibilidade
		DK	ME	LG	SM
a	Modo Automático	+	+	+	+
b	Modo Bypass (Bps)	+	+		+
x	Modo Troca de Calor (HExc)	+	+	+	+
n	Modo Normal			+
S	Modo Dormir				+
l	Ventilador Baixo	+	+	+	+
L	Ventilador Baixo com Fresh-Up	+
h	Ventilador Alto	+	+	+	+
H	Ventilador Alto com Fresh-Up	+
s	Ventilador Super Alto			+	+
t	Ventilador Topo		+
A	Ventilador Automático		+	+
+	Ligar unidade de ventilação*				+
-	Desligar unidade de ventilação*				+

O controle LIGA/DESLIGA da Unidade de Ventilação é feito com os comandos normais de ligar e desligar.

Porém, existem unidades duplas, que consistem em uma Unidade de Ar Condicionado e uma Unidade de Ventilação. Nesse caso, os comandos ligar e desligar

irão controlar a Unidade de Ar Condicionado, enquanto vam <UID STRICT> +/vam <UID STRICT> - irão controlar a Unidade de Ventilação.

EXEMPLO

Definir modo Troca de Calor na Unidade de Ventilação 101 na Linha L1

vam L1.101 x
OK

lock

SINOPSE

lock [UID STRICT]

lock [UID] <-|+>[o|m|t|n]

DESCRIÇÃO

A maioria dos sistemas HVAC possui uma funcionalidade de bloqueio (inibição) para evitar que o usuário altere o status da Unidade Interna via controle local com fio ou remoto. A mesma funcionalidade é oferecida pela Linha de Produtos CoolMaster com o comando lock.

· lock <UID STRICT> - Consulta os bloqueios para todas ou uma Unidade Interna específica.

<UID STRICT> define uma Unidade Interna específica no formato Ln.XYY

Opções de Bloqueio	Operação
+	Bloqueio Total: Liga/Desliga, Modo, Temperatura de Ajuste
-	Desbloqueio Total: Liga/Desliga, Modo, Temperatura de Ajuste
+o	Bloquear Liga/Desliga
-o	Desbloquear Liga/Desliga
+m	Bloquear Modo
-m	Desbloquear Modo
+t	Bloquear Temperatura de Ajuste
-t	Desbloquear Temperatura de Ajuste
+n	Bloquear Ligar
-n	Desbloquear Ligar

Diferentes opções de bloqueio podem ser combinadas em um único comando (veja exemplos abaixo)

COMPATIBILIDADE

Tipo de AC	Opções de Bloqueio
	Bloqueio Total	Liga/Desliga	Modo	Ponto de Ajuste	Ligar
DK	+	+	+	+	+
SA		+	+	+
ME		+	+	+
LG	+		+	+
SM	+		+
TO		+	+	+
MH	+	+
HT	+		+
SI	+	+	+	+
FJ		+	+	+
MD,TR,KT,CG	+		+
HA		+	+	+
GMV5	+	+	+	+
BS		+	+	+

EXEMPLO

Consultar bloqueios da Unidade Interna L1.103 (SA/TO/PN)

lock L1.103
-o -m -t
OK

Consultar bloqueios da Unidade Interna L2.101 (MD/KT/TR/CG/HT)

lock L2.101
+
OK

Consultar bloqueios da Unidade Interna L1.100 (DK)

lock L1.100
-o -m -t +n
OK

Bloquear alteração de Modo e Desbloquear alteração de Ponto de Ajuste

lock L1.102 +m-t
OK

Bloqueio Total

lock L5.002 +
OK

inhibit

SINOPSE

inhibit [UID] <0|1>

DESCRIÇÃO

A Linha de Produtos CoolMaster irá forçar a(s) Unidade(s) Interna(s) para o estado DESLIGADO quando inhibit estiver em 1 (habilitado). Ao definir

inhibit de volta para 0 (desabilitado), o estado LIGA/DESLIGA da(s) Unidade(s) Interna(s) é restaurado. A Unidade Interna será ligada se estava LIGADA

antes do inhibit.

EXEMPLO

Inibir a Unidade Interna 102 na linha L1. A unidade será forçada a DESLIGAR.

inhibit L1.102 1
OK

Remover Inibição da Unidade Interna 102 na linha L1

inhibit L1.102 0
OK

Inibir todas as Unidades Internas

inhibit 1
OK

Remover Inibição de todas as Unidades Internas

inhibit 0
OK

group

SINOPSE

group

group <UID1 STRICT> <UID2 STRICT>

group delall

group -G

group ram R

DESCRIÇÃO

Controla a operação de grupos na Linha de Produtos CoolMaster. Agrupar duas Unidades Internas significa que a segunda Unidade Interna irá seguir as configurações de LIGA/DESLIGA, Modo, Velocidade do Ventilador, Temperatura de Ajuste e Swing da primeira Unidade Interna.

· No formato sem parâmetros, group irá listar os grupos existentes

· group delall - exclui todos os grupos

· group -G - exclui o grupo número G (os números dos grupos são exibidos na lista de grupos existentes)

· group <UID1 STRICT> <UID2 STRICT> - cria um novo grupo, onde UID2 irá seguir UID1

· group ram R - cria um Banco de Dados de Grupos para R grupos. A operação terá efeito após reinicialização. Use esta operação apenas se o Banco de Dados de Grupos padrão for pequeno demais.

EXEMPLO

Agrupar Unidade Interna L5.001 com L5.002

group L5.001 L5.002
OK

Listar grupos existentes

group
G000: L5.001 --> L5.002
G001: L5.001 --> L5.003
OK

Excluir grupo número 0

group -0
OK

Excluir todos os grupos

group delall
OK

Criar banco de dados de grupos para 50 grupos

group ram 50
OK, Boot Required!

va

SINOPSE

va

va auto

va delall

va ram R

va - <UID STRICT|VA>

va + <UID STRICT> <VA>

DESCRIÇÃO

Para simplificar a tradução do UID para o endereço de objeto Modbus, a linha de produtos CoolMaster utiliza o VA (Endereço Virtual), associado ao UID. Cada UID pode não ter, ter um ou vários VA's associados, mas cada VA pode ser associado apenas a um UID. Os VA's são números simples a partir de 001 (decimal). O conceito de Endereço Virtual se aplica ao CoolGate 5 e ao ModBus IP.

· No formato sem parâmetros, o comando va irá listar todas as associações de VA e seus endereços ModBus nos formatos hexadecimal e decimal.

· va auto - A linha de produtos CoolMaster irá associar automaticamente os VA's aos UID's existentes (visíveis com o comando ls). Isso irá apagar as associações anteriores

· va delall - apaga todas as associações de VA

· va ram R - cria um banco de dados de VA para R associações. A operação terá efeito após reinicialização. Use esta operação apenas se o banco de dados padrão de VA for pequeno demais.

· va - <UID STRICT|VA> - apaga todas as associações de VA de uma Unidade Interna específica ou apaga uma associação de VA específica

· va + <UID STRICT> <VA> - adiciona uma nova associação de VA

EXEMPLO

Associar automaticamente todas as Unidades Internas existentes

va auto
OK

Associar o VA 007 à Unidade Interna 100 na linha L1

va + L1.100 7
OK

Listar todas as associações de VA

va

L1.100 --> 001 [Hex: 0x0011 | Dec: 0017]
+-> 007 [Hex: 0x0071 | Dec: 0113]
L1.101 --> 002 [Hex: 0x0021 | Dec: 0033]
L2.101 --> 003 [Hex: 0x0031 | Dec: 0049]
L2.102 --> 004 [Hex: 0x0041 | Dec: 0065]
L2.103 --> 005 [Hex: 0x0051 | Dec: 0081]
L2.104 --> 006 [Hex: 0x0061 | Dec: 0097]
OK

Excluir todas as associações de VA da Unidade Interna 100 na linha L1

va - L1.100
OK

Excluir a associação de VA número 4

va - 4
OK

Excluir todas as associações de VA

va delall
OK

Criar banco de dados de VA para 200 associações

va ram 200
OK, Boot Required!
