Dieser Artikel gilt für die folgenden CoolMaster-Produkte:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Die Konfiguration der DIP-Schalter am CoolMaster ist entscheidend für den ordnungsgemäßen Betrieb des Geräts und das Erkennen der Innengeräte (IDU).
Verschiedene Klimaanlagen-Hersteller erfordern unterschiedliche Einstellungen.
Im folgenden Artikel finden Sie die Richtlinien zur DIP-Schalter-Konfiguration.

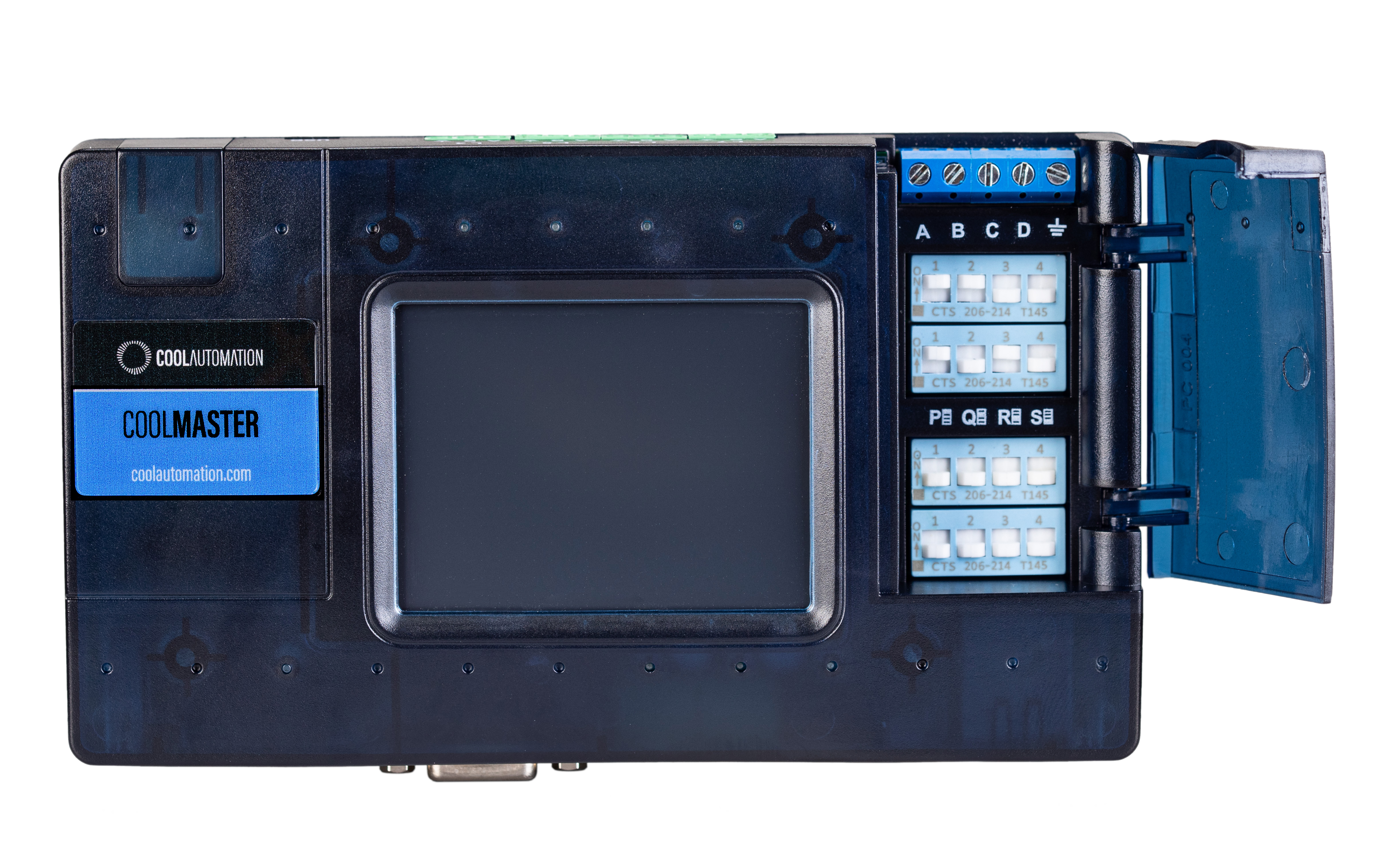

Die DIP-Schalter befinden sich hinter der kleinen Zugangsklappe an der Frontabdeckung Ihres Geräts.
Anordnung der DIP-Schalter
Die Reihen der DIP-Schalter sind mit den Buchstaben P, Q, R und S gekennzeichnet – wie unten dargestellt.
DIP-Schalter P
| Schalter | EIN | AUS |
|---|---|---|
| P1, P2 | L6 und L7 verbinden und automatische Polaritätserkennung auf L7 aktivieren | L6 und L7 trennen |
| P3 | L6 aktiviert, L2 deaktiviert | L2 aktiviert, L6 deaktiviert |
| P4 | Nicht zutreffend | Normaler Betriebsmodus |
Hinweis!
- Die Schalter P1 und P2 müssen immer in der gleichen Position stehen. Wenn beide auf EIN stehen, werden die HVAC-Leitungen L6 und L7 zu einer Leitung verbunden und die automatische Polaritätserkennung ist möglich. Stehen beide auf AUS, sind L6 und L7 zwei unabhängige Leitungen.
-
Wenn L6 und L7 zu L7 verbunden sind, hat das Aktivieren von L2 mit P3 keinen Einfluss auf den Betrieb von L7.
-
Schalter P4 muss für den normalen Betrieb des CoolMaster auf AUS stehen.
DIP-Schalter Q und R
Mit den DIP-Schaltern Q und R werden die internen Parameter der HVAC-Leitungen L1 und L2 an die Anforderungen bestimmter Klimaanlagen-Typen angepasst.
| Klimaanlagen-Typ | DIP-Schalter Q – HVAC-Leitung L1 | |||
|---|---|---|---|---|
| Q1 | Q2 | Q3 | Q4 | |
| DK | EIN | AUS | EIN | AUS |
| ME | AUS | AUS | AUS | AUS |
| TO | AUS | EIN | AUS | EIN |
| SA | AUS | EIN | AUS | EIN |
| PN | AUS | EIN | AUS | EIN |
| HT | AUS | EIN | AUS | EIN |
| HA | AUS | EIN | AUS | EIN |
| Klimaanlagen-Typ | DIP-Schalter R – HVAC-Leitung L2 | |||
|---|---|---|---|---|
| R1 | R2 | R3 | R4 | |
| DK | EIN | AUS | EIN | AUS |
| ME | AUS | AUS | AUS | AUS |
| TO | AUS | EIN | AUS | EIN |
| SA | AUS | EIN | AUS | EIN |
| PN | AUS | EIN | AUS | EIN |
| HT | AUS | EIN | AUS | EIN |
| HA | AUS | EIN | AUS | EIN |
Hinweis!
-
Wenn alle vier DIP-Schalter R1, R2, R3 und R4 beim Neustart des CoolMaster auf EIN stehen, wird der CoolMaster in den BOOT-Modus versetzt.
DIP-Schalter S
| Schalter | EIN | AUS |
|---|---|---|
| S1, S2 | DC-Ausgang auf HVAC-Leitung L1 aktivieren | DC-Ausgang auf HVAC-Leitung L1 deaktivieren |
| S3, S4 | DC-Ausgang auf HVAC-Leitung L2 aktivieren | DC-Ausgang auf HVAC-Leitung L2 deaktivieren |
Hinweis!
- Die Schalter S1 und S2 sollten in der gleichen Position stehen.
- Die Schalter S3 und S4 sollten in der gleichen Position stehen.
-
Der DC-Ausgang auf HVAC-Leitung L1 oder L2 ist nur erforderlich, wenn die Leitung als DK oder ME konfiguriert ist und nicht-VRF-Geräte an diese Leitung angeschlossen sind (über KRP, MAC oder einen ähnlichen Adapter). Und nur, wenn keine andere DC-Quelle auf dieser Leitung vorhanden ist!
