Touchscreen-Layout

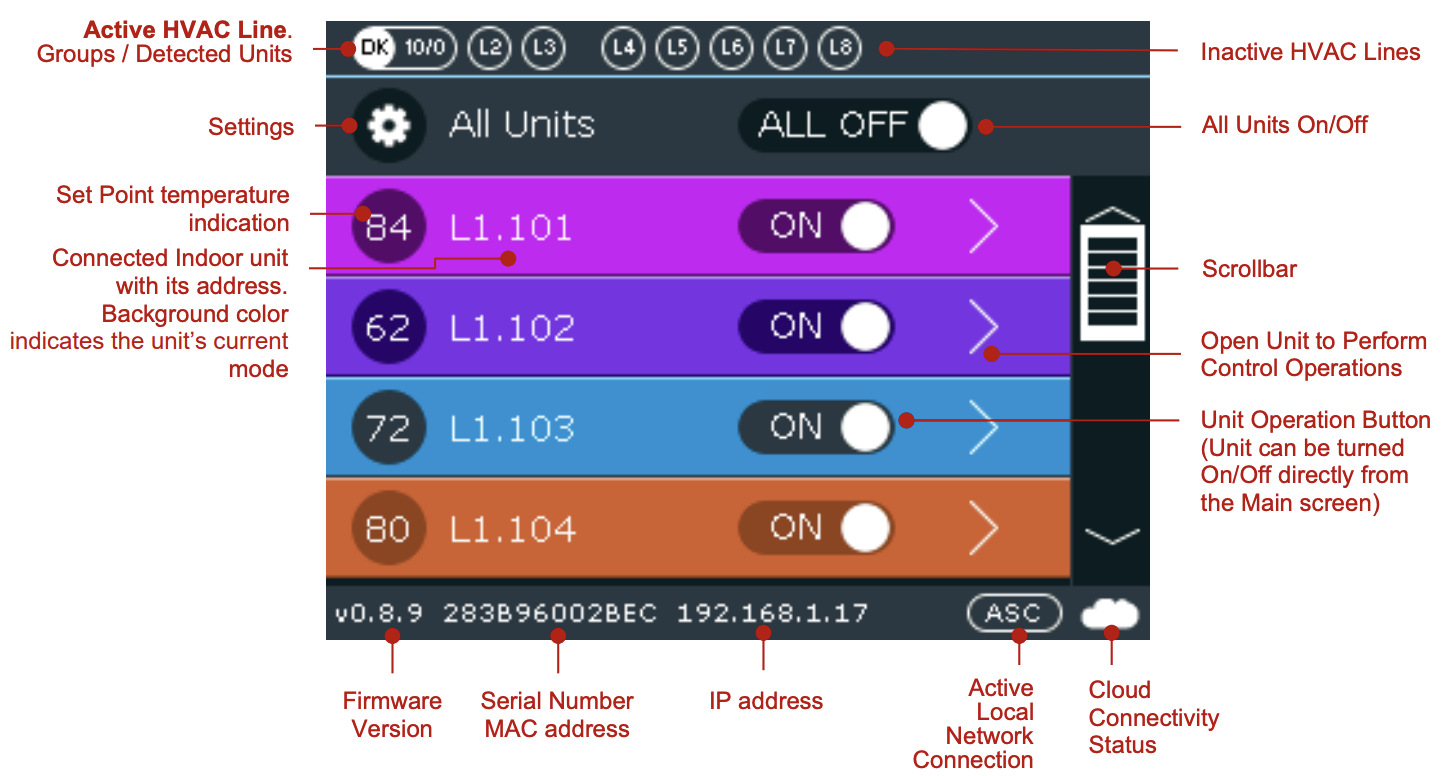

Wenn das Gerät verbunden ist, wird der folgende Bildschirm angezeigt. Nach einer erfolgreichen Installation werden alle angeschlossenen Geräte automatisch erkannt und auf dem Hauptbildschirm angezeigt, inklusive Status der erkannten Innengeräte.

Die oberste Zeile im obigen Bild zeigt:

• Die aktive HLK-Linie auf der linken Seite des Bildschirms (Kreis mit weißer Füllung und schwarzer Schrift). Die Abkürzung des Herstellers der aktiven Linie wird im weißen Kreis angezeigt (im obigen Bild z. B. DK). Eine Liste der verfügbaren Hersteller und deren Abkürzungen finden Sie hier.
• Inaktive Linien direkt nach dem Indikator der aktiven Linie
• . Die Anzahl der erkannten Geräte. Die Zahl rechts neben der Herstellerabkürzung gibt die Anzahl der erkannten Geräte an. Bei Daikin (DK) werden zwei Zahlen angezeigt: eine für die Gruppen und eine für die erkannten Geräte.
• Konfigurationseinstellungen. Um die Geräteeinstellungen zu ändern, tippen Sie auf das Zahnrad-Symbol links und folgen Sie den Anweisungen im Kapitel „CoolMaster Einstellungen“.
• HLK-Liniensteuerung: Alle HLK-Linien können über den Schalter rechts neben dem Zahnrad-Symbol ein- oder ausgeschaltet werden, oder einzeln über den jeweiligen Schalter der HLK-Linie. Mit der Bildlaufleiste rechts können Sie durch die verfügbaren Linien scrollen.
• Betriebsmodus des Innengeräts. Der Modus des Innengeräts wird durch die Hintergrundfarbe der jeweiligen Zeile angezeigt:
  • Violett – Gerät im Lüftermodus
  • Rot – Gerät im Fehlerzustand. Der Fehlercode wird in einem Kreis links angezeigt.
  • Blau – Gerät im Kühlmodus
  • Lila – Gerät im Automatikmodus
  • Grün – Gerät im Entfeuchtungsmodus
  • Hellbraun/Orange – Gerät im Heizmodus
  • Grau – Gerät im Aus-Modus

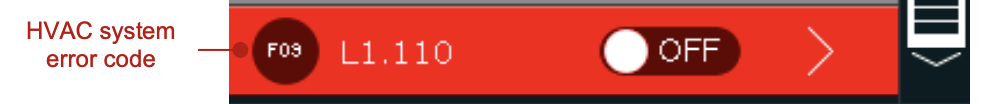

• Bei einem Fehler oder einer Störung im VRF-System wird dies auf dem CoolMaster angezeigt. Befindet sich ein Innengerät im Fehlerzustand, wird dessen Zeile auf dem Hauptbildschirm rot dargestellt und der Fehlercode des ursprünglichen HLK-Herstellers links in der Zeile angezeigt (siehe Bild unten). Der Benutzer sollte den technischen HLK-Support kontaktieren und den angezeigten Code angeben.
• Der untere Bereich des Bildschirms zeigt:
  • Firmware-Version
  • Seriennummer/MAC-Adresse
  • IP-Adresse – Die IP-Adresse kann entweder automatisch oder manuell eingestellt werden. Standardmäßig ist DHCP aktiviert. Um dies zu ändern, tippen Sie auf die Schaltfläche „Einstellungen“ auf dem Hauptbildschirm und wählen Sie „Netzwerkeinstellungen“. Für die automatische Einstellung einfach DHCP aktivieren. Um die IP-Adresse manuell einzustellen, DHCP deaktivieren und die IP-Adresse durch Tippen auf die entsprechende Schaltfläche auswählen.
  • Aktive lokale Netzwerkverbindung


    Lokale Netzwerkverbindung	Beschreibung
    ASC	ASCII Server
    MIP	ModBus IP
    REST	REST API
    SSDP	Control4-Protokoll
    CAN	BACnet IP
    HDL	HDL Buspro über IP
    IZone	Izone-Protokoll

  • Status der Cloud-Verbindung. CoolMaster hält eine dauerhafte Verbindung zum CoolRemote-Cloud-Server aufrecht, sobald eine TCP/IP-Netzwerkverbindung mit Internetzugang besteht. Der Status der CoolRemote-Verbindung wird auf dem LCD-Bildschirm als Wolkensymbol unten rechts angezeigt.


    Symbol	Beschreibung
    Kein Wolkensymbol	Keine TCP/IP-Netzwerkverbindung
    	Verbindung wird hergestellt – Kommunikation läuft
    	Verbunden – Leerlauf
    	Verbindung getrennt – Kommunikationsfehlercode
