Dieser Artikel gilt für die folgenden CoolMaster-Produkte
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Die Kältemittelsysteme sind mit einer oder mehreren CoolMaster-Leitungen verbunden.
Damit das Gerät die Innengeräte erkennt, muss es entsprechend der angeschlossenen Leitung und der angeschlossenen Klimamarke am CoolMaster konfiguriert werden.
Die folgenden Schritte beschreiben, wie Sie Ihren CoolMaster für Ihre angeschlossene Klimamarke konfigurieren.

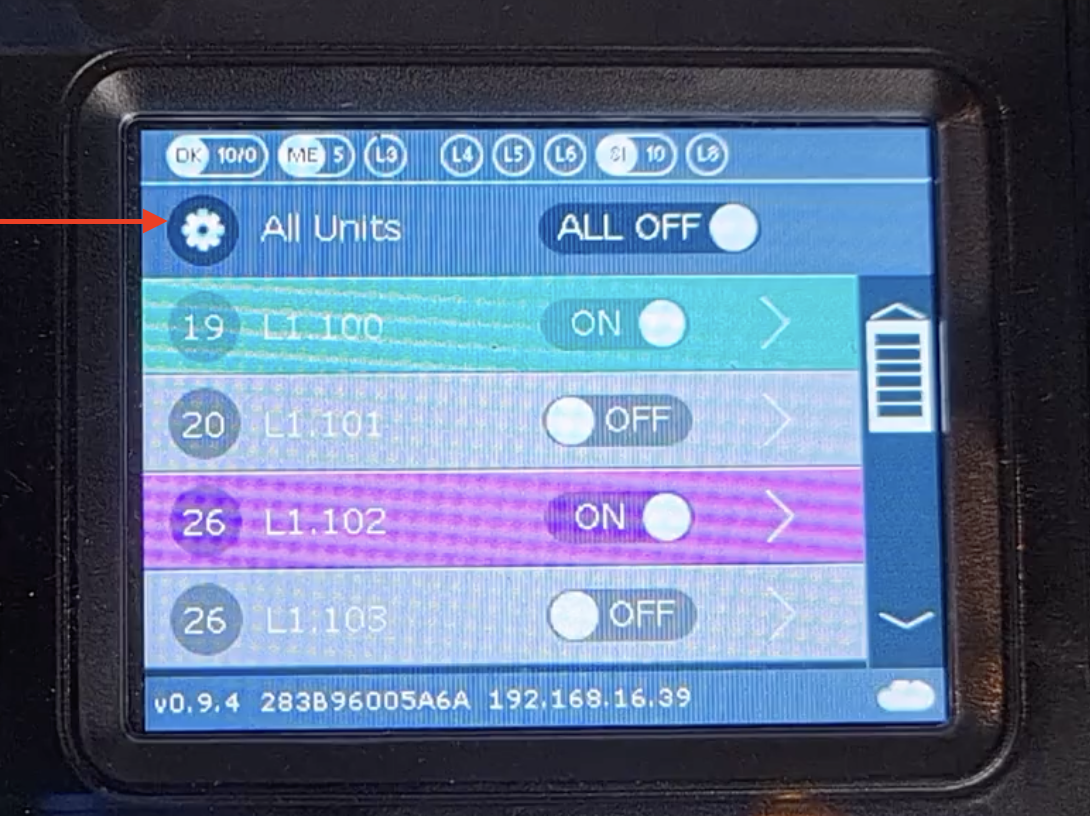

Schritt 1: Gehen Sie zu den Geräteeinstellungen

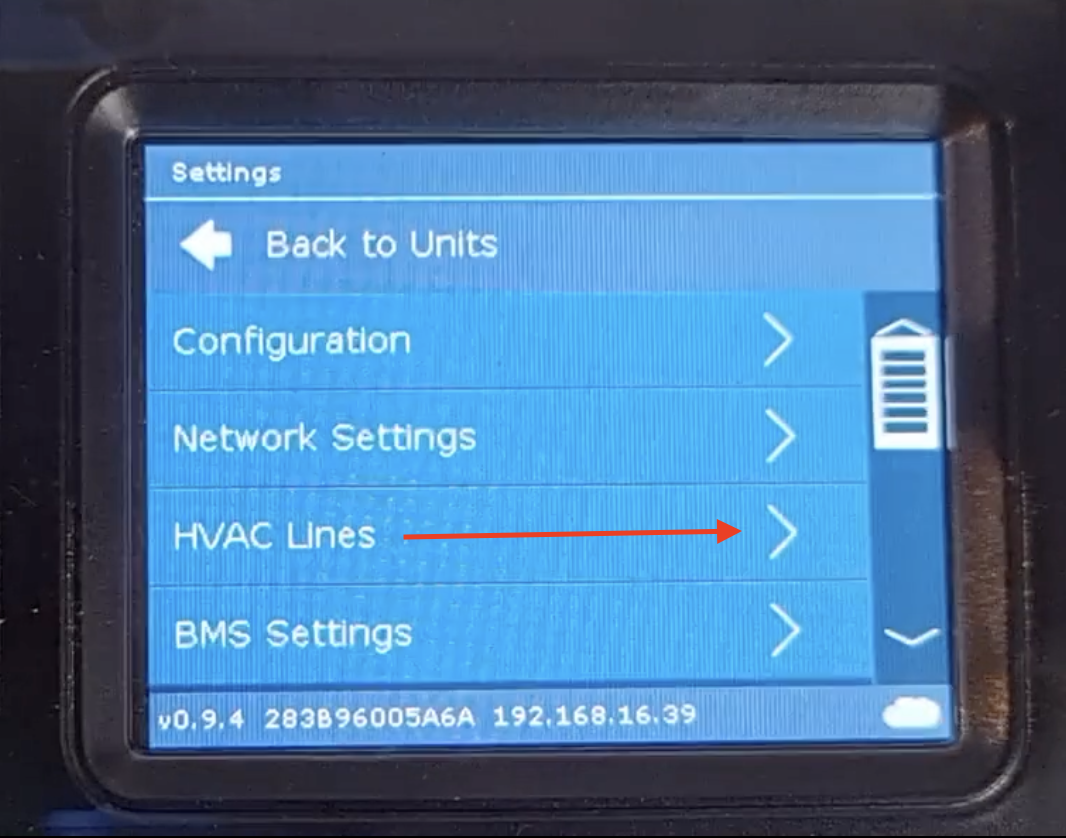

Schritt 2: Wählen Sie HVAC-Leitungen

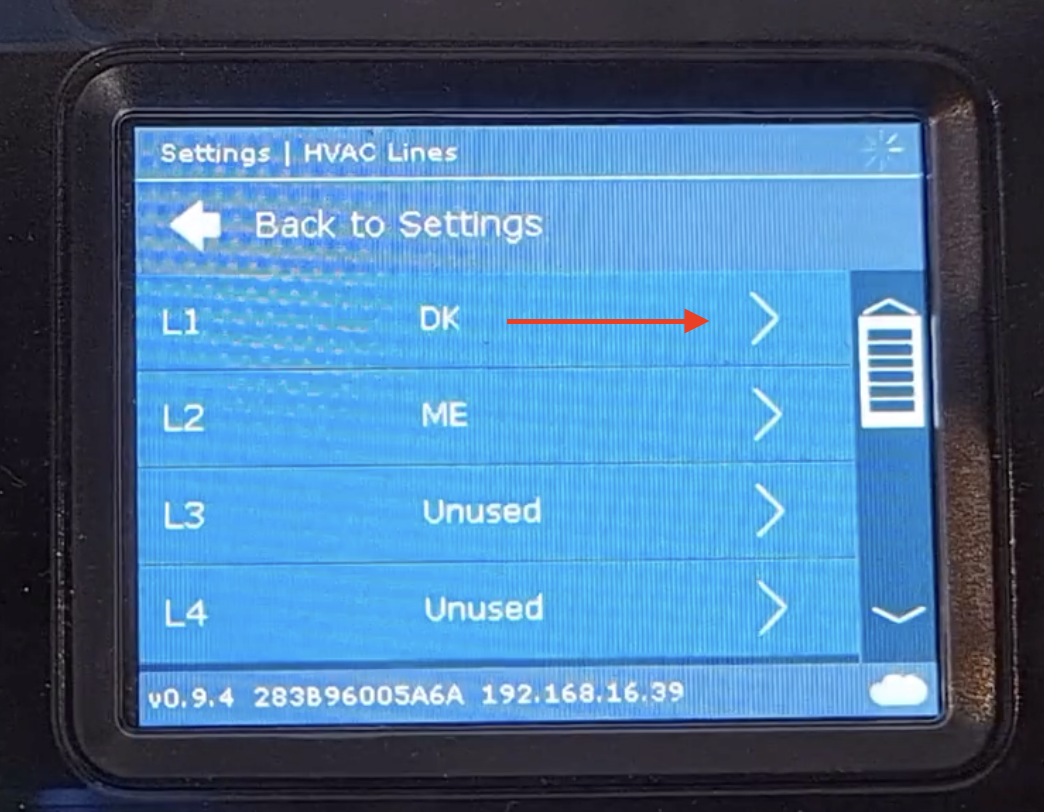

Schritt 3: Wählen Sie die Leitung, die Sie definieren/ändern möchten

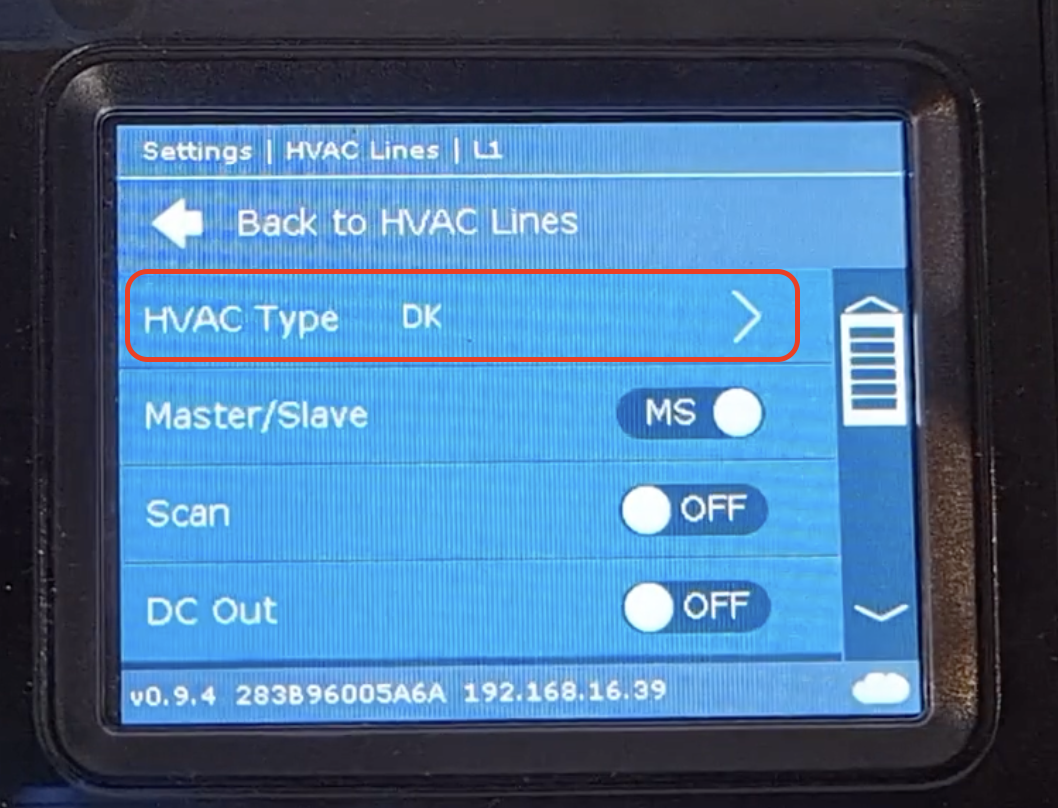

Schritt 4: Tippen Sie auf 'HVAC-Typ'

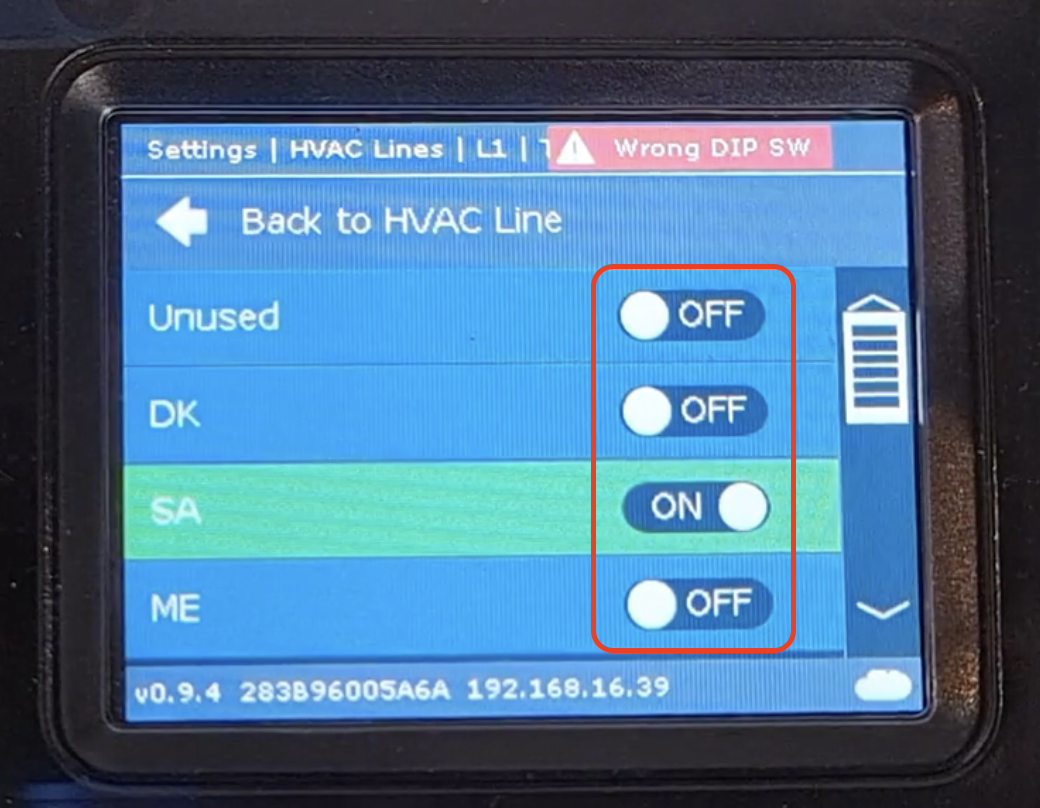

Schritt 5: Aktivieren Sie den Leitungstyp, den Sie definieren möchten

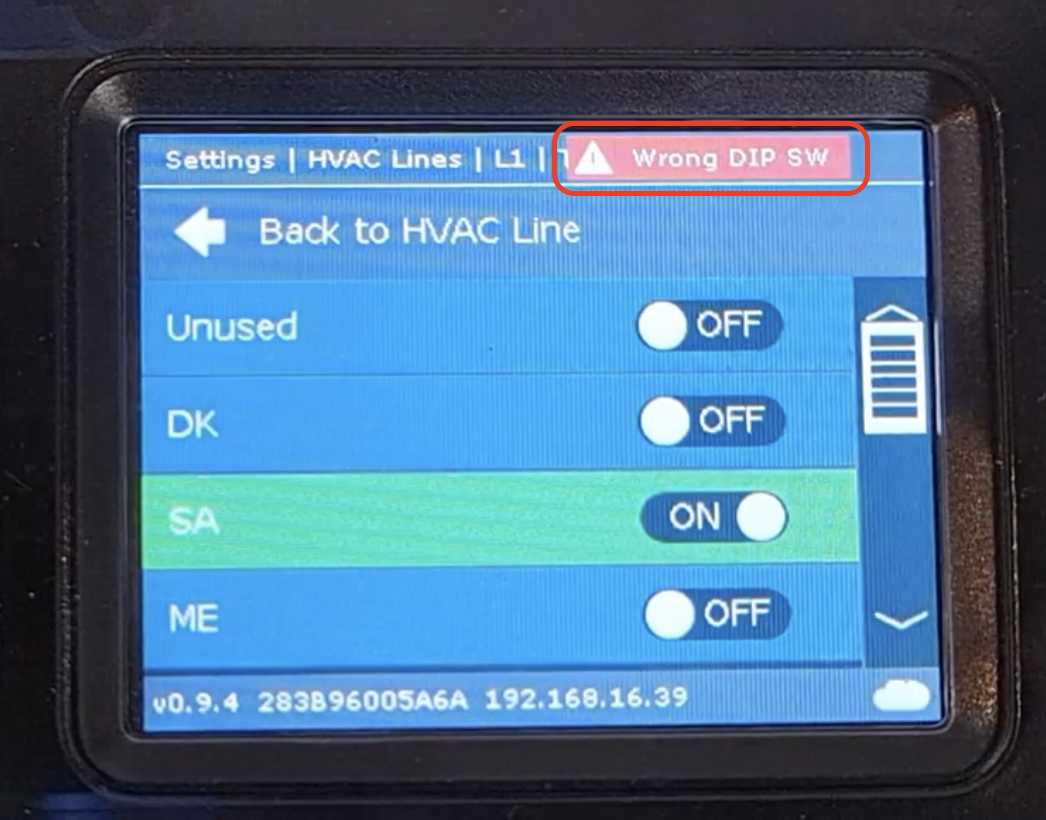

Schritt 6: Konfigurieren Sie die DIP-Schalter entsprechend

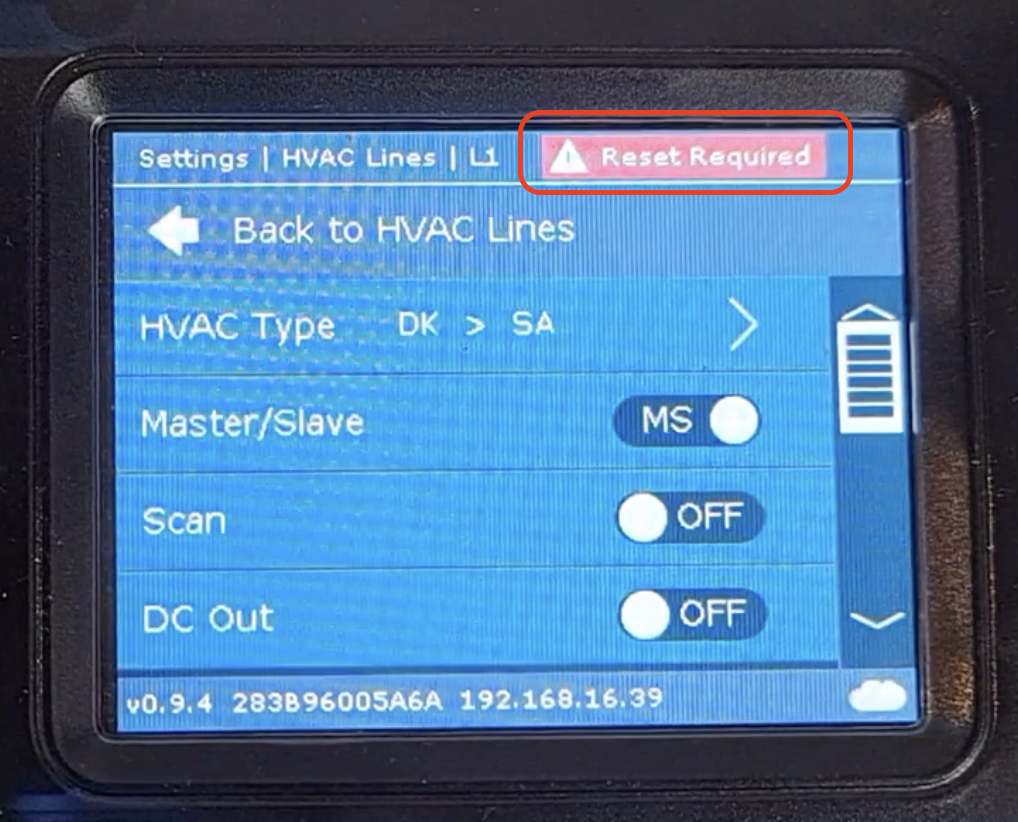

Schritt 7: Starten Sie das Gerät neu (dies kann durch Trennen und erneutes Anschließen des Netzkabels erfolgen)
Konfiguration des Leitungstyps für Stromzähler
Um einen Stromzähler mit Ihrem CoolAutomation-Gerät zu integrieren, muss der Leitungstyp L3 entsprechend dem Stromzählercode und der Baudrate definiert werden.
Voraussetzungen
- Laden Sie zunächst das CoolAutomation ToolBox herunter (falls noch nicht geschehen).
- Verbinden Sie sich dann über die USB/IP-Netzwerkverbindung mit Ihrem Gerät.
- Klicken Sie auf 'Connect', dort finden Sie ein Terminalfenster.
CoolMaster - Leitungstyp-Konfiguration
Schritt 1 - Konfigurieren Sie den Leitungstyp L3 als UMM :
line type L3 UMM
Schritt 2 - Finden Sie den Stromzählercode. Dies können Sie in unserer Liste hier in der Spalte 'UMM scan Name' nachsehen.
Schritt 3 - Stellen Sie den Leitungstyp entsprechend dem gefundenen Stromzählercode ein.
line scan L3 [Stromzählercode]Schritt 4 - Definieren Sie die Baudrate der Leitung, falls die Standardrate für Ihren Stromzähler nicht passt, mit folgendem Befehl:
line baud L[Leitungsnummer][Baudrate]_[Datenbits][Parität][Stoppbit]
Zulässige Werte sind:
Baudrate: 9600/19200/38400
Datenbits: 7 oder 8
Parität: N für keine, E für gerade, O für ungerade
Stoppbit: 1 oder 2
line baud L3 9600_8E1 (zum Beispiel)
KNX-Leitungskonfiguration
Obwohl KNX über das KNX-Modul angeschlossen wird, muss es virtuell auf der passenden Leitung definiert werden.
Dies kann über den Gerätescreen erfolgen. Oder über das Terminal, wie unten beschrieben:
Voraussetzungen
- Laden Sie zunächst das CoolAutomation ToolBox herunter (falls noch nicht geschehen).
- Verbinden Sie sich dann über die USB/IP-Netzwerkverbindung mit Ihrem Gerät.
- Klicken Sie auf 'Connect', dort finden Sie ein Terminalfenster.
CoolMaster - Leitungstyp-Konfiguration
Sie können folgenden Terminalbefehl verwenden:
line type L3 KNXW
CooLinkhub - Leitungstyp-Konfiguration
Sie können folgenden Terminalbefehl verwenden:
line type L3 KNX
