תקשורת קולמאסטר למזגני מיני מרכזי תדיראן

כללי

:קיימים שני סוגי מזגנים

• אינברטר עם בקר TAC680

• ON OFF עם בקר TAC640H

לשני הבקרים ערוץ תקשורת MODBUS RTU , חומרת הערוץ הוא מחבר JST בעל 4 פינים ולכן יש צורך לחבר אליו צמת חוטים המוגדרת בתדיראן צמת בית חכם והיא לא מסופקת עם המזגן לכן יש להזמינה בנפרד, להלן מספר סידורי של הצמה

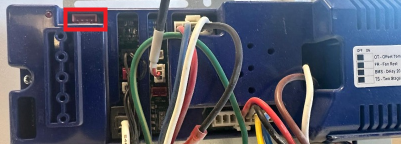

:את הצמה יש לחבר לקונקטור הבית החכם המסומן באדום

לצמה 4 גידים , יש לחבר לקו התקשורת רק גידים צהוב וירוק בעזרת מהדקי מעבר חיצוניים

.החוטים בצבע אדום ושחור נושאים מתח 12 וולט שיוצא מהבקר , יש לבודד ולא לחבר

COOL חיבור למכשירי

L2המזגנים יכולים להתחבר ל COOLBRIDGE עד 10 מזגנים בחיבור ל

L7או ל COOLMASTER/PRO עד 10 מזגנים לקו תקשורת בחיבור ל L3-L7 בעדיפות ל

 TI יש לבחור בהגדרות קו התקשורת

במידה ומחברים מזגן אחד אין צורך לכוון כתובות במזגנים , המזגנים יוצאים מהמפעל עם כתובת 1

כיוון כתובות הבקרים

:במידה ומחברים יותר ממזגן אחד יש לכוון לכל מזגן כתובת ייחודית

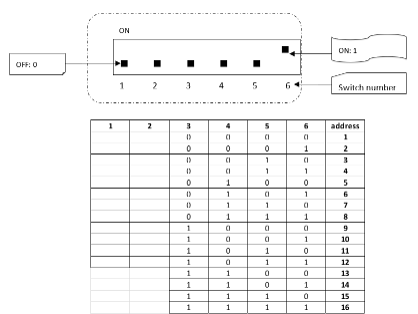

:במזגני אינברטר ובקר TAC680 כתובת הבקר נקבעת בעזרת DIP SWITCH , להלן הפרטים

במזגני ON OFF ובקר TAC640H כתובת הבקר נקבעת בכתיבה לרגיסטר מודבס 199 דרך תוכנה או דרך מכשיר ה COOL, אנא  COOL צור קשר עם התמיכה הטכנית

בזמן כיוון כתובות המזגנים יש להשאיר מזגן אחד מחובר ולאחר שינוי הכתובת יש לחבר את הבא בתור עד לכיוון כל כתובות המזגנים
