Este artículo aplica a los siguientes productos de CoolAutomation:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CooLinkHub
- CooLinkBridge
Introducción
Esta es una guía rápida para la integración local de BACnet con los dispositivos de CoolAutomation.
Las pasarelas de red de Coolautomation (CoolMaster, CoolMasterPro, CoolMasterNet, CooLinkHub, CooLinkBridge) ofrecen una integración completa de BACnet con varios sistemas de climatización, refrigeración y calefacción.
Para opciones de integración más avanzadas, puedes consultar la guía de integración BACnet.
¡Nota!
- Antes de comprar un dispositivo CoolAutomation, consulta con nuestro especialista sobre la compatibilidad del sistema que deseas conectar con el dispositivo CoolAutomation.
- La licencia del protocolo BACnet está incluida en CoolMaster y CoolMasterPro.
- El uso de BACnet con CoolMasterNet, CooLinkBridge y CooLinkHub tiene un coste adicional único por la licencia BACnet. Antes de seguir los pasos a continuación, asegúrate de tener una licencia activa.
- Los datos de servicio local solo están disponibles en CoolMasterPro y CoolMasterNet
Requisitos previos
- Descarga la Toolbox de CoolAutomation o utiliza cualquier otro software de terminal (Putty, terminal integrado de Windows, etc...)
- Acceso a la red a la que está conectado el dispositivo (mediante conexión local TCP/IP) o USB Tipo A a Tipo B para habilitar la interfaz de red local (el cable USB viene incluido con CooLinkHub).
- Un ordenador con conexión de red o USB
Pasos de configuración
Configuración de VA (Direcciones Virtuales)
VA es la representación de cada IDU (VRF o Split) en una tabla interna de puntos BACnet en el dispositivo Coolautomation.
A continuación se muestra una representación básica de control de IDU en una tabla BACnet de 5 IDU conectadas (VRF o split):

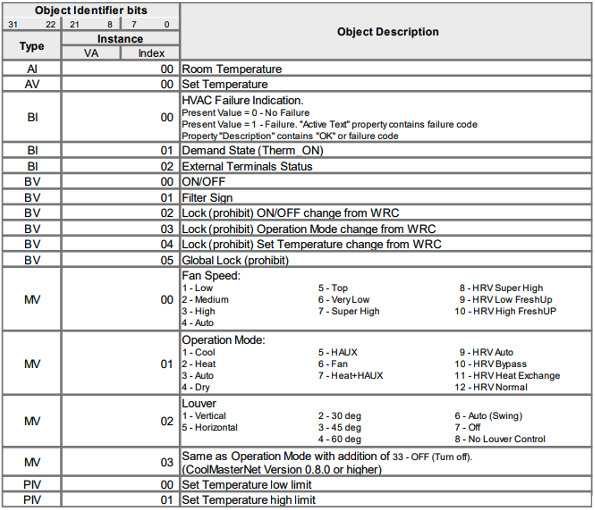

Normalmente, las VA se distribuyen después de identificar las IDU conectadas en la pantalla del dispositivo. En el caso de la disposición CoolPlug y CooLinkHub, cada IDU representa un CoolPlug conectado, por lo que el comando de distribución VA auto en el CooLinkHub debe aplicarse solo después de que todos los CoolPlugs (cableados e inalámbricos) estén conectados, emparejados con su respectivo CooLinkHub, encendidos y comunicándose.
Cuando los CoolPlugs se instalan en el sitio, se alimentan desde el aire acondicionado, pero durante la preconfiguración en laboratorio, pueden alimentarse mediante una conexión USB directa al CooLinkHub. El proceso de emparejamiento se describe en el video tutorial "Cómo emparejar un CoolPlug inalámbrico a un CooLinkHub" y en el manual de instalación de CoolPlug
Distribuir VA
>VA auto
OK
Consultar las VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Consultar la configuración de BACnet
En la ventana del terminal, introduce el comando "bacnet"
>bacnet
Dev instance: 64 (0x000040)
BACnet IP: enabled
UDP port: 47808 (0xBAC0)
BACnet MSTP: L3
TS address: 64 (0x40)
OK
CoolMaster y CoolMasterPro pueden configurarse desde la pantalla táctil. Consulta el manual de usuario de CoolMaster y revisa el capítulo de configuración BMS
Activar BACnet IP
bacnet ip enable
OK, ¡Reinicio requerido!
Boot 2
Cambiar el puerto UDP
El puerto predeterminado para BACnet en un dispositivo CoolAutomation es 47808. Si deseas cambiarlo, sigue los pasos a continuación
bacnet port xxx (número de puerto requerido)
OK
¡Reinicio requerido!
boot 2
Cambiar el número de instancia predeterminado (Opcional)
Por defecto, el número de instancia está configurado en 64 (Hexadecimal = 40). Para cambiar la instancia predeterminada, sigue estos pasos:
bacnet instance xxx (número de instancia requerido en decimal)
OK
¡Reinicio requerido!
boot 2
Habilitar soporte BBMD (Opcional)
Para habilitar el soporte BBMD y enlazar con un dispositivo BBMD (router), sigue los pasos a continuación
>bacnet BBMD <ip> <port> (IP y puerto requeridos)
OK
¡Reinicio requerido!
boot 2
Activar BACnet MS/TP
CoolMaster y CoolMasterPro pueden configurarse desde la pantalla táctil. Consulta el manual de usuario de CoolMaster y revisa el capítulo de configuración BMS
>line type L3 BAC
OK
Reinicio requerido
boot 2
Cambiar el ID MS/TP predeterminado (Dirección MAC)
Por defecto, el número de dirección MS/TP está configurado en 64
Para cambiar la configuración predeterminada, sigue estos pasos. Ten en cuenta que el comando myid utiliza formato hexadecimal, así que después de determinar tu dirección MS/TP (en decimal) deberás convertirla a hexadecimal.
>line myid L3 xxx (número de ID requerido en hexadecimal)
OK, ¡Reinicio requerido!
Boot 2
Cambiar el número de instancia predeterminado (Opcional)
Por defecto, el número de instancia está configurado en 64
Para cambiar el número predeterminado, sigue estos pasos
>bacnet instance xxx (número de ID requerido en decimal)
OK, ¡Reinicio requerido!
Boot 2
Cambiar el frame BACnet predeterminado (opcional)
El frame BACnet MS/TP predeterminado es:
Baud Rate 9600 bps
Data Bits 8
Parity Ninguno
Stop 1
Para cambiar el formato BACnet, sigue estos pasos
>line baud L3 19200_8N2
OK, ¡Reinicio requerido!
Boot 2
Lista de ejemplos de objetos BACnet (descargable)

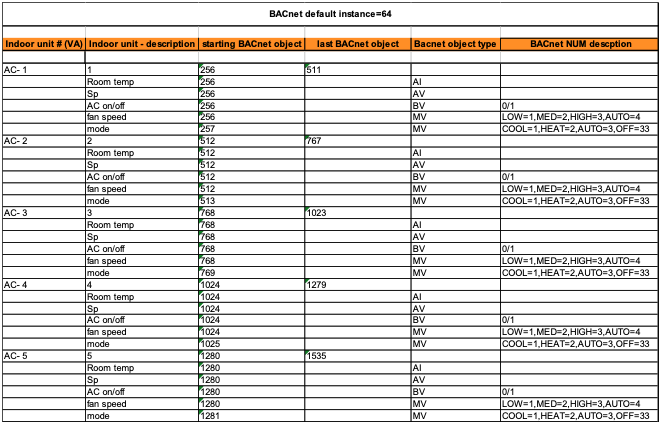

Consulta la lista adjunta de ejemplos de objetos BACnet en formato hoja de cálculo. Esta hoja de ejemplo cubre hasta 25 IDU conectadas, ejecutando 25 direcciones virtuales (VA), y te muestra los objetos de estado y control más utilizados para cada unidad interior.
Esta hoja es especialmente útil para integraciones de Crestron Home con CoolMaster y CooLinkHub. Descarga el documento aquí.
