Este artículo aplica a los siguientes productos CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Para definir ModBus RTU/IP en la pantalla del dispositivo, sigue estos pasos:

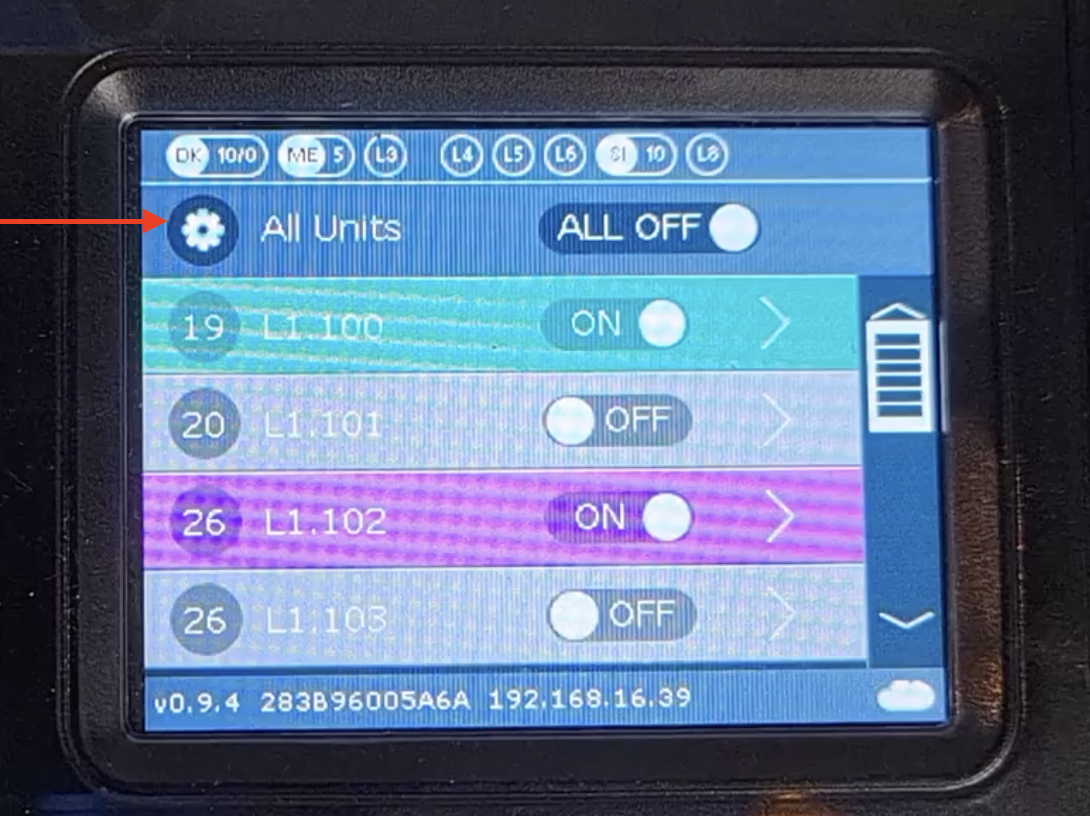

- Abre el menú de configuración
- Selecciona AJUSTES BMS
- Activa Modbus IP/RTU según tus necesidades
* Si necesitas Modbus RTU y L3 ya está en uso, define L4-L7 como alternativa para este propósito.
Esto se puede hacer definiendo la línea elegida como CG5. - Reinicia el dispositivo y espera hasta que todas las unidades estén cargadas
- Vuelve al menú de AJUSTES BMS, desplázate hasta encontrar el botón VA AUTO y haz clic en él
Esto mapeará las unidades y asignará 16 registros por unidad - Para recibir la tabla de mapeo, selecciona VA LIST
La columna "base" indica el primer registro de cada unidad (la primera unidad comenzará con el registro 17)
El orden de los registros se muestra en la columna resaltada en la siguiente tabla:
| Dirección Base |
Registros Holding | Registros de Entrada | Bobinas | Entradas Discretas |
|---|---|---|---|---|
| +0 |
Modo de Operación 0-Frío |
UID Ln.XYY Bits 15..12, Ln Bits 11..8, X Bits 7..0 Y
|
Encendido/Apagado 0-APAGADO 1-ENCENDIDO |
Therm_ON / Estado de Demanda |
| +1 |
Velocidad del Ventilador 0- Baja |
Temperatura ambiente ×10 °C | Indicador de Filtro | Fallo de Comunicación Interior |
| +2 | Temperatura de Consigna ×10 °C | Código de Falla HVAC (Primeros dos caracteres) | Estado del Terminal Externo 0-Abierto 1-Cerrado |
Inhibido |
| +3 |
Encendido/Apagado 0-APAGADO 1-ENCENDIDO |
Código de Falla HVAC (Últimos dos caracteres) | Temperatura de Consigna ×10 °C | Desactivar Buzzer v0.9.5 (Samsung) |
| +4 | Indicador de Filtro | Reservado | ||
| +5 |
Oscilación 0-Vertical |
Reservado | ||
| +6 | Temperatura ambiente ×10 °C (Solo lectura) | Reservado | ||
| +7 | Código de Falla HVAC(Solo lectura) | Reservado | ||
| +8 |
Bits de Bloqueo del Controlador de Pared Local Bit 0 – Inhibir Encendido/Apagado Bit 1 – Inhibir Modo Bit 2 – Inhibir Temperatura Bit 7 – Inhibir Todas las Operaciones |
Reservado | ||
| +9 | Límites de Temperatura de Consignav0.4.4 | Salida Digital 1 | Entrada Digital 1 | |
| +10 / 0xA | Límites de Temperatura de Consigna para Modo Fríov0.9.4 | Salida Digital 2 | Entrada Digital 2 | |
| +11 / 0xB | Límites de Temperatura de Consigna para Modo Calorv0.9.4 | Salida Digital 3 | Entrada Digital 3 |
Nota importante
Nota importante: si durante o después del mapeo VA se agregan más unidades, NO ejecutes VA AUTO de nuevo
En su lugar, conecta el dispositivo con el cable USB y ejecuta un comando en la terminal:
va + [la dirección que queremos agregar] [el número de la nueva dirección va]
por ejemplo, tienes 15 direcciones VA y quieres agregar la dirección 16 L1.115
El comando será:va + L1.115 16
