General
Existen dos tipos de aires acondicionados:
Inverter con controlador TAC680
ON OFF con controlador TAC640H
Ambos controladores cuentan con un canal de comunicación MODBUS RTU. El hardware del canal es un conector JST de 4 pines, por lo que es necesario conectar un mazo de cables definido por Tadiran como mazo para casa inteligente. Este mazo no se suministra con el aire acondicionado y debe pedirse por separado. A continuación se muestra el número de serie del mazo:

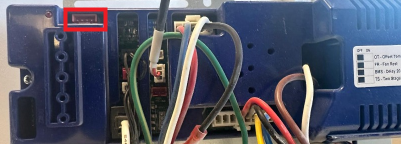

El mazo debe conectarse al conector de casa inteligente marcado en rojo.
El mazo tiene 4 cables. Solo se deben conectar los cables amarillo y verde a la línea de comunicación usando conectores externos.
Los cables rojo y negro llevan una tensión de 12 voltios que sale del controlador. Estos cables deben aislarse y no conectarse.
Conexión a dispositivos COOL
Los aires acondicionados pueden conectarse a COOLBRIDGE hasta 10 unidades por conexión a L2.
O a COOLMASTER/PRO hasta 10 unidades por línea de comunicación conectadas a L3-L7, preferentemente a L7.
En la configuración de la línea de comunicación, se debe seleccionar TI.
Si solo se conecta un aire acondicionado, no es necesario configurar direcciones en los equipos, ya que salen de fábrica con la dirección 1.
Configuración de direcciones de los controladores
Si se conectan más de un aire acondicionado, es necesario asignar una dirección única a cada uno.

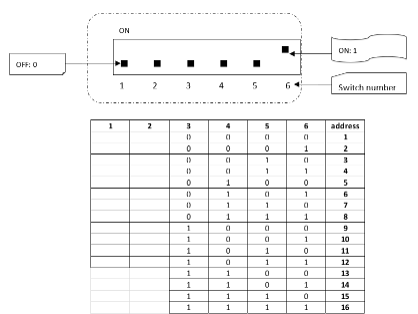

En los aires acondicionados inverter con controlador TAC680, la dirección del controlador se define mediante DIP SWITCH. A continuación se muestran los detalles:
En los aires acondicionados ON OFF con controlador TAC640H, la dirección del controlador se define escribiendo en el registro Modbus 199 a través de software o mediante el dispositivo COOL. Por favor, contacta con el soporte técnico de COOL.
Al configurar las direcciones de los aires acondicionados, se debe dejar conectado solo un equipo a la vez. Después de cambiar la dirección, conectar el siguiente y así sucesivamente hasta configurar todos los equipos.
