Cet article s'applique aux produits CoolAutomation suivants :
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CooLinkHub
- CooLinkBridge
Introduction
Voici un guide de démarrage rapide pour l'intégration locale BACnet avec les appareils CoolAutomation.
Les passerelles réseau de Coolautomation (CoolMaster, CoolMasterPro, CoolMasterNet, CooLinkHub, CooLinkBridge) offrent une intégration complète BACnet à divers systèmes CVC, de refroidissement et de chauffage.
Pour des options d'intégration plus avancées, vous pouvez consulter le guide d'intégration BACnet.
Remarque !
- Avant d’acheter un appareil CoolAutomation, veuillez consulter notre spécialiste concernant la compatibilité du système à connecter avec l’appareil CoolAutomation.
- La licence du protocole BACnet est incluse dans CoolMaster et CoolMasterPro.
- L’utilisation de BACnet avec CoolMasterNet, CooLinkBridge et CooLinkHub nécessite un coût supplémentaire unique pour la licence BACnet. Avant de poursuivre les étapes ci-dessous, assurez-vous de disposer d’une licence active.
- Les données de service local ne sont disponibles que sur CoolMasterPro et CoolMasterNet
Prérequis
- Téléchargez la Toolbox de CoolAutomation ou utilisez tout autre logiciel de terminal (Putty, terminal Windows intégré, etc...)
- Accès réseau au réseau auquel l’appareil est connecté (via une connexion TCP/IP locale) ou câble USB Type A vers Type B pour activer l’interface réseau locale (câble USB fourni avec CooLinkHub).
- Un ordinateur avec une connexion réseau ou USB
Étapes de configuration
Définir les VA (adresses virtuelles)

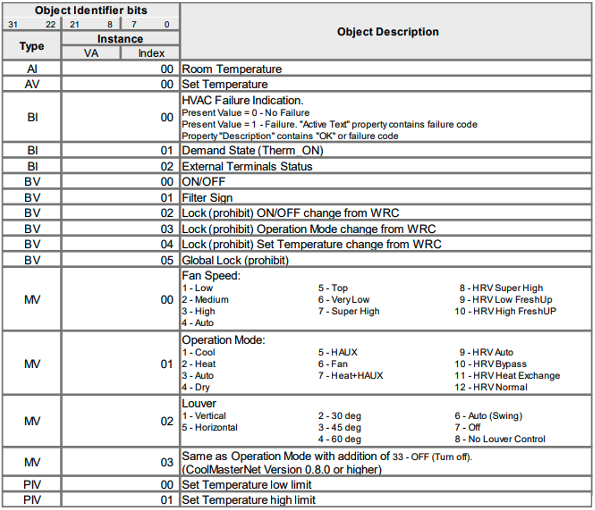

Le VA représente chaque unité intérieure (IDU, VRF ou Split) dans une table de points BACnet interne sur l’appareil Coolautomation.

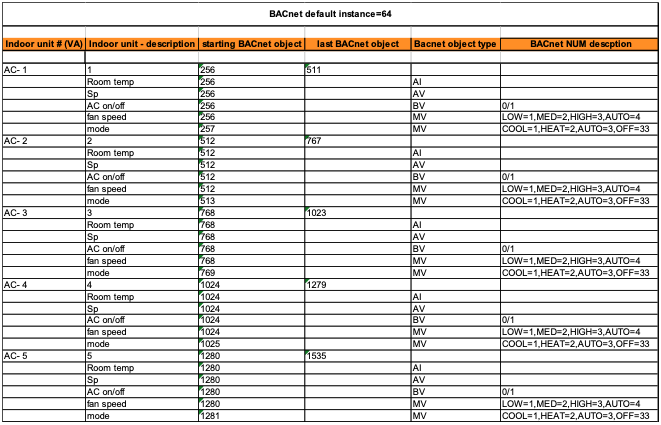

Voici un exemple de représentation de contrôle basique d’IDU dans une table BACnet de 5 IDU connectées (VRF ou split) :
En général, les VA sont attribuées après identification des IDU connectées sur l’écran de l’appareil. Dans le cas de la configuration CoolPlug & CooLinkHub, chaque IDU correspond à un CoolPlug connecté, donc la commande de distribution automatique VA auto sur le CooLinkHub doit être lancée uniquement après que tous les CoolPlugs filaires et sans fil soient connectés, appairés avec le CooLinkHub correspondant, allumés et en communication.
Lorsque les CoolPlugs sont installés sur site, ils sont alimentés par le secteur, mais lors d’une configuration en laboratoire, ils peuvent être alimentés via une connexion USB directe au CooLinkHub. Le processus d’appairage est décrit dans le tutoriel vidéo "Comment appairer un CoolPlug sans fil à un CooLinkHub" et dans le manuel d’installation CoolPlug
Distribution des VA
>VA auto
OK
Interroger les VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Interroger les paramètres BACnet
Dans la fenêtre du terminal, saisissez la commande "bacnet"
>bacnet
Dev instance: 64 (0x000040)
BACnet IP: enabled
UDP port: 47808 (0xBAC0)
BACnet MSTP: L3
TS address: 64 (0x40)
OK
CoolMaster et CoolMasterPro peuvent être configurés via l’écran tactile. Veuillez consulter le manuel utilisateur CoolMaster et lire le chapitre sur les paramètres BMS
Activer BACnet IP
bacnet ip enable
OK, Redémarrage requis !
Boot 2
Changer le port UDP
Le port par défaut pour BACnet sur un appareil CoolAutomation est 47808. Si vous souhaitez le modifier, suivez les étapes ci-dessous
bacnet port xxx (numéro de port souhaité)
OK
Redémarrage requis !
boot 2
Changer le numéro d’instance par défaut (optionnel)
Par défaut, le nombre d’instances est défini à 64 (Hexadécimal = 40). Pour modifier l’instance par défaut, suivez les étapes ci-dessous :
bacnet instance xxx (numéro d’instance souhaité en décimal)
OK
Redémarrage requis !
boot 2
Activer le support BBMD (optionnel)
Pour activer le support BBMD et lier à un appareil BBMD (routeur), suivez les étapes ci-dessous
>bacnet BBMD <ip> <port> (IP et port requis)
OK
Redémarrage requis !
boot 2
Activer BACnet MS/TP
CoolMaster et CoolMasterPro peuvent être configurés via l’écran tactile. Veuillez consulter le manuel utilisateur CoolMaster et lire le chapitre sur les paramètres BMS
>line type L3 BAC
OK
Redémarrage requis
boot 2
Changer l’ID MS/TP par défaut (adresse MAC)
Par défaut, l’adresse MS/TP est définie à 64
Pour modifier ce paramètre, suivez ces étapes. Veuillez noter que la commande myid utilise le format hexadécimal, donc après avoir déterminé votre adresse MS/TP (en décimal), vous devrez la convertir en hexadécimal.
>line myid L3 xxx (numéro d’ID requis en hexadécimal)
OK, Redémarrage requis !
Boot 2
Changer le numéro d’instance par défaut (optionnel)
Par défaut, le numéro d’instance est défini à 64
Pour modifier ce numéro, suivez ces étapes
>bacnet instance xxx (numéro d’ID requis en décimal)
OK, Redémarrage requis !
Boot 2
Changer la trame BACnet par défaut (optionnel)
La trame BACnet MS/TP par défaut est :
Débit 9600 bps
Bits de données 8
Parité Aucune
Stop 1
Pour modifier le format BACnet, suivez ces étapes
>line baud L3 19200_8N2
OK, Redémarrage requis !
Boot 2
Exemple de liste d’objets BACnet (téléchargeable)
Consultez la liste d’exemples d’objets BACnet jointe au format tableur. Cette feuille couvre jusqu’à 25 IDU connectées, utilisant 25 adresses virtuelles (VA), et vous donne les objets de statut et de contrôle les plus couramment utilisés pour chaque unité intérieure.
Cette feuille est particulièrement utile pour les intégrations Crestron Home avec CoolMaster et CooLinkHub. Téléchargez le document ici.
