Cet article s'applique aux produits CoolMaster suivants :
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Pour définir ModBus RTU/IP sur l'écran de l'appareil, suivez ces étapes :

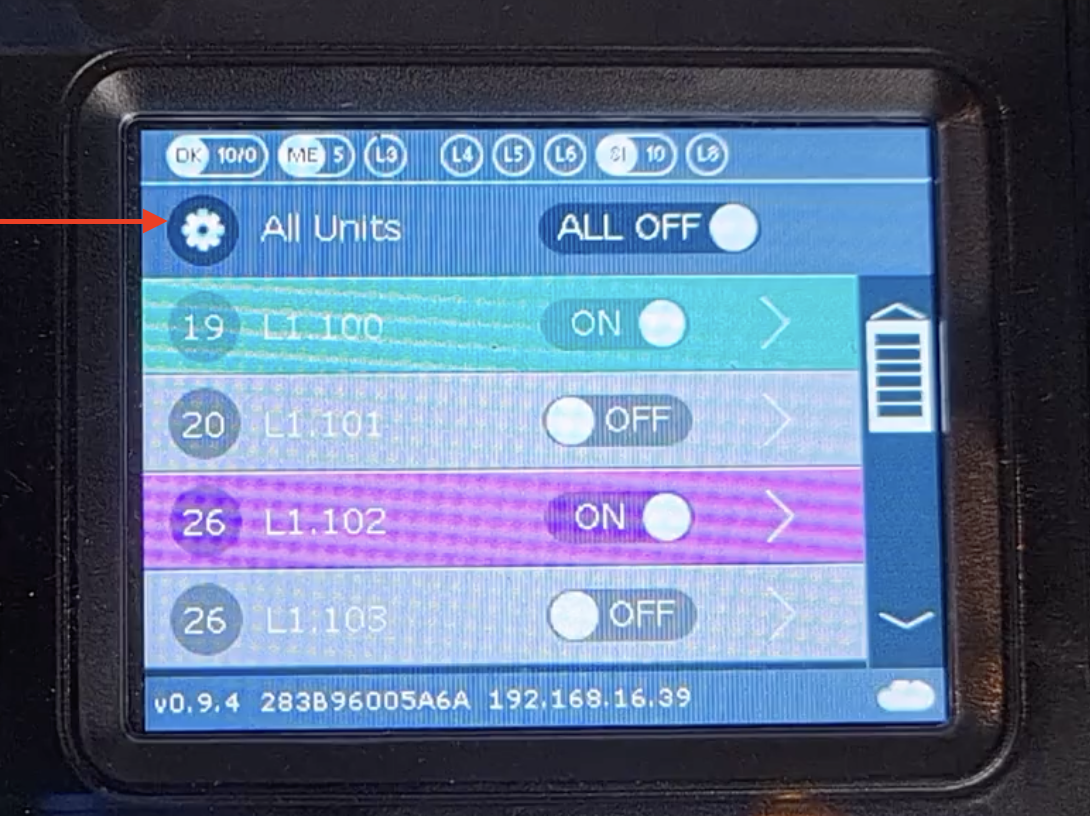

- Ouvrez le menu des paramètres
- Sélectionnez PARAMÈTRES BMS
- Activez Modbus IP/RTU selon vos besoins
* Si vous avez besoin de Modbus RTU et que L3 est déjà utilisé, définissez L4-L7 à la place pour cette fonction.
Cela peut se faire en définissant la ligne choisie comme CG5. - Redémarrez l'appareil et attendez que toutes les unités soient chargées
- Retournez dans le menu PARAMÈTRES BMS, faites défiler jusqu'à trouver le bouton VA AUTO et cliquez dessus
Cela va mapper les unités et attribuer 16 registres par unité - Pour recevoir le tableau de correspondance, sélectionnez VA LIST
La colonne "base" indique le premier registre pour chaque unité (la première unité commencera avec le registre 17)
L'ordre des registres est indiqué dans la colonne surlignée du tableau ci-dessous :
| Adresse de base |
Registres de maintien | Registres d'entrée | Bobines | Entrées discrètes |
|---|---|---|---|---|
| +0 |
Mode de fonctionnement 0-Froid |
UID Ln.XYY Bits 15..12, Ln Bits 11..8, X Bits 7..0 Y
|
Marche/Arrêt 0-ARRÊT 1-MARCHE |
Therm_ON / État de la demande |
| +1 |
Vitesse du ventilateur 0- Basse |
Température ambiante ×10 °C | Signal filtre | Défaut de communication intérieure |
| +2 | Température de consigne ×10 °C | Code d'erreur CVC (Deux premiers caractères) | État de la borne externe 0-Ouvert 1-Fermé |
Inhibition |
| +3 |
Marche/Arrêt 0-ARRÊT 1-MARCHE |
Code d'erreur CVC (Deux derniers caractères) | Température de consigne ×10 °C | Désactivation du buzzer v0.9.5 (Samsung) |
| +4 | Signal filtre | Réservé | ||
| +5 |
Oscillation 0-Verticale |
Réservé | ||
| +6 | Température ambiante ×10 °C (Lecture seule) | Réservé | ||
| +7 | Code d'erreur CVC(Lecture seule) | Réservé | ||
| +8 |
Bits de verrouillage du contrôleur mural local Bit 0 – Inhibition Marche/Arrêt Bit 1 – Inhibition Mode Bit 2 – Inhibition Température Bit 7 – Inhibition Toutes opérations |
Réservé | ||
| +9 | Limites de température de consignev0.4.4 | Sortie numérique 1 | Entrée numérique 1 | |
| +10 / 0xA | Limites de température de consigne en mode Froidv0.9.4 | Sortie numérique 2 | Entrée numérique 2 | |
| +11 / 0xB | Limites de température de consigne en mode Chauffagev0.9.4 | Sortie numérique 3 | Entrée numérique 3 |
Remarque importante
Remarque importante : si, pendant ou après le mapping VA, d'autres unités sont ajoutées, NE PAS relancer VA AUTO
À la place, connectez l'appareil avec le câble USB et exécutez une commande dans le terminal :
va + [l'adresse que vous souhaitez ajouter] [le numéro de la nouvelle adresse va]
par exemple, vous avez 15 adresses VA et vous souhaitez ajouter la 16ème adresse L1.115
La commande sera :va + L1.115 16
