Généralités
Il existe deux types de climatiseurs :
Inverter avec contrôleur TAC680
ON OFF avec contrôleur TAC640H
Les deux contrôleurs disposent d’un canal de communication MODBUS RTU dont le matériel est un connecteur JST à 4 broches. Il est donc nécessaire d’y connecter un faisceau de câbles appelé chez Tadiran « faisceau maison intelligente », qui n’est pas fourni avec le climatiseur et doit donc être commandé séparément. Voici le numéro de série du faisceau :

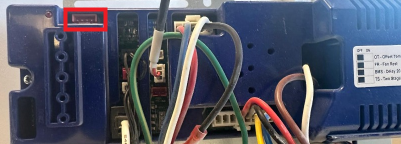

Le faisceau doit être connecté au connecteur de la maison intelligente marqué en rouge.
Le faisceau comporte 4 fils. Seuls les fils jaune et vert doivent être connectés à la ligne de communication à l’aide de connecteurs externes.
Les fils rouge et noir transportent une tension de 12 volts provenant du contrôleur. Ils doivent être isolés et ne pas être connectés.
Connexion aux appareils COOL
Les climatiseurs peuvent être connectés à COOLBRIDGE jusqu’à 10 climatiseurs sur la connexion L2.
Ou à COOLMASTER/PRO jusqu’à 10 climatiseurs sur la ligne de communication L3-L7, de préférence sur L7.
Dans les paramètres de la ligne de communication, il faut choisir TI.
Si un seul climatiseur est connecté, il n’est pas nécessaire de régler les adresses sur les climatiseurs. Ils sont livrés d’usine avec l’adresse 1.
Réglage des adresses des contrôleurs
Si plusieurs climatiseurs sont connectés, il faut attribuer une adresse unique à chaque climatiseur.

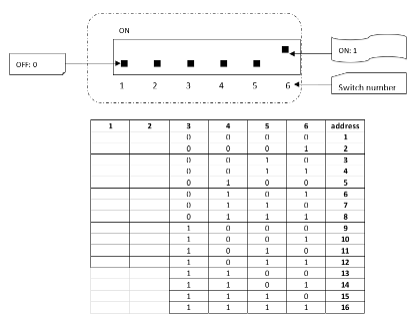

Pour les climatiseurs inverter avec contrôleur TAC680, l’adresse du contrôleur se règle à l’aide du DIP SWITCH. Voici les détails :
Pour les climatiseurs ON OFF avec contrôleur TAC640H, l’adresse du contrôleur se règle en écrivant dans le registre Modbus 199 via un logiciel ou via l’appareil COOL. Veuillez contacter le support technique COOL.
Lors du réglage des adresses des climatiseurs, il faut laisser un seul climatiseur connecté à la fois. Après avoir changé l’adresse, connecter le suivant, et ainsi de suite jusqu’à ce que toutes les adresses soient configurées.
