LG VRF – Connexion de la ligne extérieure

Nombre maximum de systèmes par ligne : 16

Nombre maximum d’unités intérieures par ligne : 128

• Numéro de ligne d’appareil pris en charge : L7 (par défaut), L4, L5, L6 (l’utilisation de L6 nécessite une configuration des dip switch)
• La polarité de la ligne doit être prise en compte. Si L6 n’est pas activée, L7 ne nécessite pas de prise en compte de la polarité
• Type de câble – Suivre les instructions d’installation de LG
• Définir le type de ligne sur l’appareil CoolMaster sur :  LG

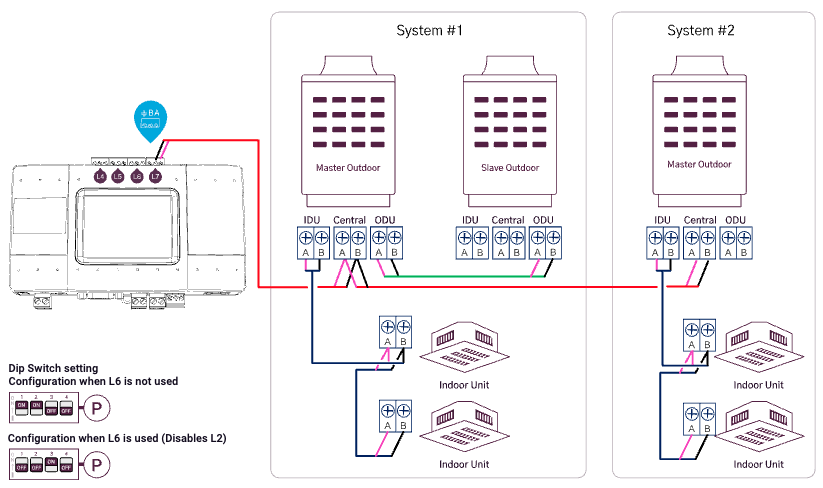

• Régler le dip switch P selon le schéma,
  les dip switch Q, R, S ne sont pas applicables pour les lignes 3, 4, 5, 6, 7, 8
• Suivre les instructions LG pour l’adressage des unités
• Chaque unité intérieure doit avoir une adresse unique
• Si les données de service de l’unité extérieure sont nécessaires, définir l’adresse du système (non obligatoire
  par défaut)
