Connexion de ligne intérieure/extérieure Mitsubishi Heavy VRF avec CoolMaster

Last update:

Cet article s'applique aux produits CoolMaster suivants :

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

Mitsubishi Heavy VRF – Connexion ligne intérieure/extérieure

Nombre maximum de systèmes par ligne : 16

Nombre maximum d’unités intérieures par ligne : 128
  • Numéro de ligne d’appareil pris en charge : L7 (par défaut), L4, L5, L6 (l’utilisation de L6 nécessite une configuration des dip switch)
  • Il faut tenir compte de la polarité de la ligne. Si L6 n’est pas activé, L7 ne nécessite pas de considération de polarité
  • Type de câble – Suivre les instructions d’installation de Mitsubishi Heavy
  • Définir le type de ligne sur l’appareil CoolMaster sur :  MH

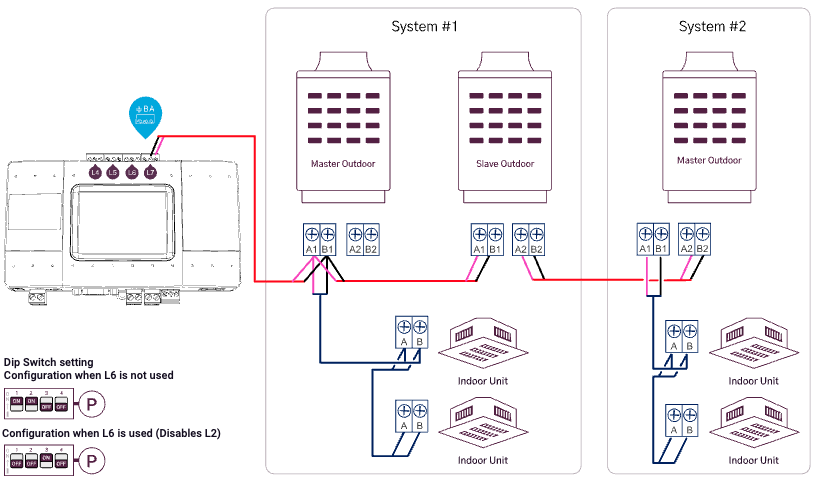

  • Régler le dip switch P selon le schéma,
    les dip switch Q, R, S ne sont pas applicables pour les lignes 3, 4, 5, 6, 7, 8
  • Suivre les instructions de Mitsubishi Heavy pour l’adressage des unités
  • Chaque système et chaque unité intérieure doit avoir une adresse unique
