Haier VRF – CoolMaster MRV5

Last update:

Cet article s'applique aux produits CoolMaster suivants :

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox

Haier VRF – MRV5

Nombre maximum de systèmes par ligne : 16

Nombre maximum d’unités intérieures par ligne : 64
  • Numéro de ligne d’appareil pris en charge :
    L7 (par défaut), L4, L5, L6 (l’utilisation de L6 nécessite un changement de dip switch)
  • Aucune polarité de ligne requise pour L7 et si L6 n’est pas activé
  • Type de câble – Suivre les instructions d’installation de Haier
  • Définir le type de ligne sur l’appareil CoolMaster sur :  HAM

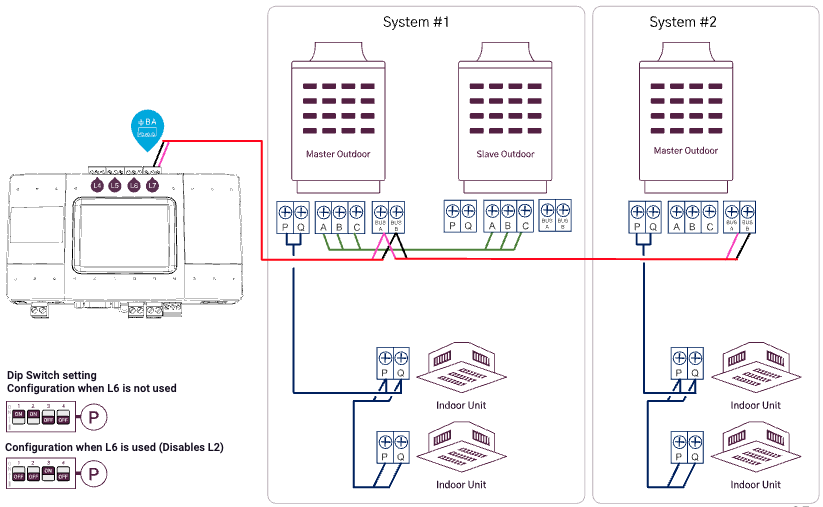

  • Régler le dip switch P selon le schéma, les dip switch Q, R, S ne sont pas applicables aux lignes 3, 4, 5, 6, 7, 8
  • Chaque système et unité intérieure doit avoir une adresse unique
  • Suivre les instructions de Haier pour l’adressage des unités
  • Les données de service ne sont pas présentes sur BUS A, B. Pour les données de service, consultez l’article « Haier VRF – CoolMaster - Connexion ligne extérieure pour données de service »
