Tica – Connexion ligne intérieure/extérieure

Nombre maximum de systèmes par ligne : 16

Nombre maximum d’unités intérieures par ligne : 64

• Numéro de ligne d’appareil pris en charge : L7 (par défaut), L4, L5, L6 (l’utilisation de L6 nécessite une configuration des dip switch)
• La polarité de la ligne doit être prise en compte. Si L6 n’est pas activée, L7 ne nécessite pas de considération de polarité
• Type de câble – Suivre les instructions d’installation de Tica
• Définir le type de ligne sur l’appareil CoolMaster sur :  TC

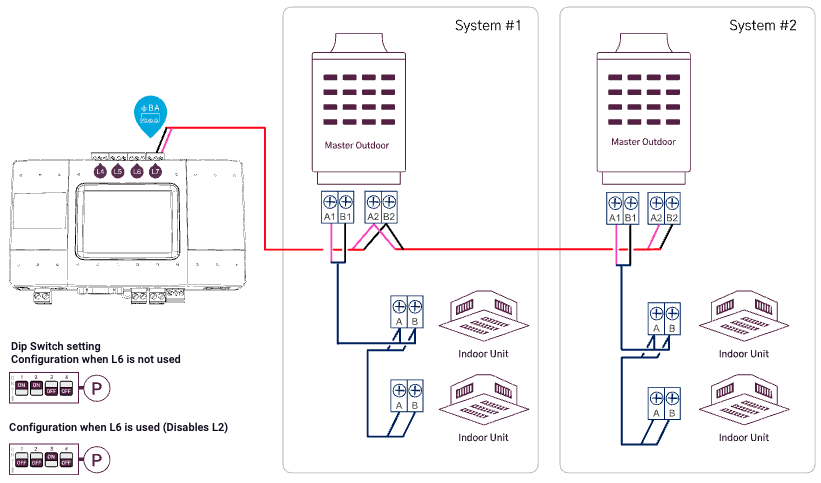

• Régler le dip switch P selon le schéma,
  les dip switch Q, R, S ne sont pas applicables pour les lignes 3, 4, 5, 6, 7, 8
• Suivre les instructions de Tica pour l’adressage des unités
• Chaque système et chaque unité intérieure doit avoir une adresse unique
• Aucune donnée de service n’est disponible pour cette marque
