Cet article s'applique aux produits CoolMaster suivants :
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
* Le mélange de différentes séries Midea sur la même ligne n'est pas pris en charge
|

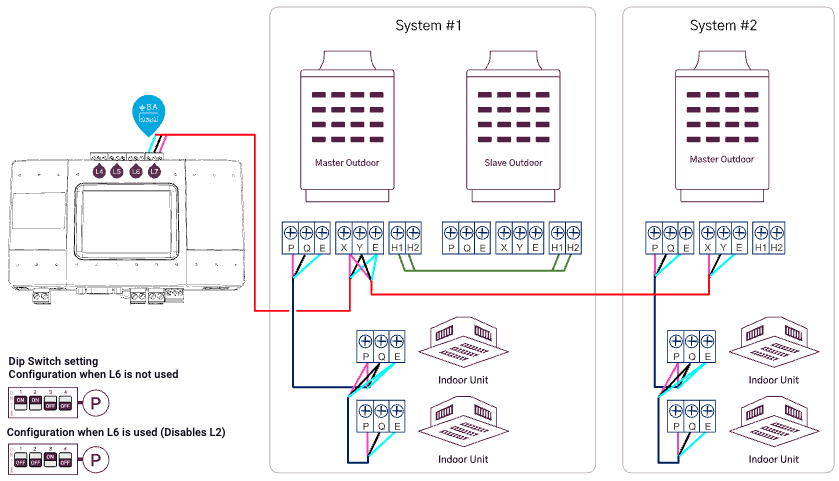

Midea VRF – Connexion de la ligne extérieure
Nombre maximum de systèmes par ligne : 8
Nombre maximum d’unités intérieures par ligne : 64
|
- Numéro de ligne d'appareil pris en charge : L7 (par défaut), L4, L5, L6 (l'utilisation de L6 nécessite une configuration des micro-interrupteurs)
- Il faut tenir compte de la polarité de la ligne. Si L6 n'est pas activé, L7 ne nécessite pas de considération de polarité
- Type de câble – Suivre les instructions d'installation de Midea
-
Définir le type de ligne dans l'appareil CoolMaster sur : MD
-
Régler le micro-interrupteur P selon le schéma,
les micro-interrupteurs Q, R, S ne sont pas applicables pour les lignes 3, 4, 5, 6, 7, 8
-
Suivre les instructions de Midea pour l'adressage des unités
- Chaque système et chaque unité intérieure doit avoir une adresse unique
- Midea V5 ne prend en charge que les données de service des unités intérieures
- Midea V6, V8 prennent en charge les données des unités extérieures et intérieures
- Ne mélangez pas différentes séries Midea sur la même ligne
|
 |
