Connexion de la ligne intérieure Midea VRF avec CoolMaster

Cet article s'applique aux produits CoolMaster suivants :

  • CoolMaster
  • CoolMasterPro
  • CoolMasterNet
  • CloudBox
  • Le mélange de différentes séries Midea sur la même ligne n'est pas pris en charge
  • Les données de service pour les unités extérieures ne sont pas prises en charge avec ce type de connexion. Pour obtenir les données de service des unités extérieures, l'appareil CoolAutomation doit être connecté à la ligne extérieure comme décrit ici

Midea VRF – Connexion ligne intérieure

Nombre maximum d'unités intérieures par ligne : 64

  • Numéro de ligne d'appareil pris en charge : L7 (par défaut), L4, L5, L6 (l'utilisation de L6 nécessite une configuration des dip switch)
  • La polarité de la ligne doit être prise en compte. Si L6 n'est pas activée, L7 ne nécessite pas de considération de polarité
  • Type de câble – Suivre les instructions d'installation de Midea
  • Définir le type de ligne sur l'appareil CoolMaster sur :  MD

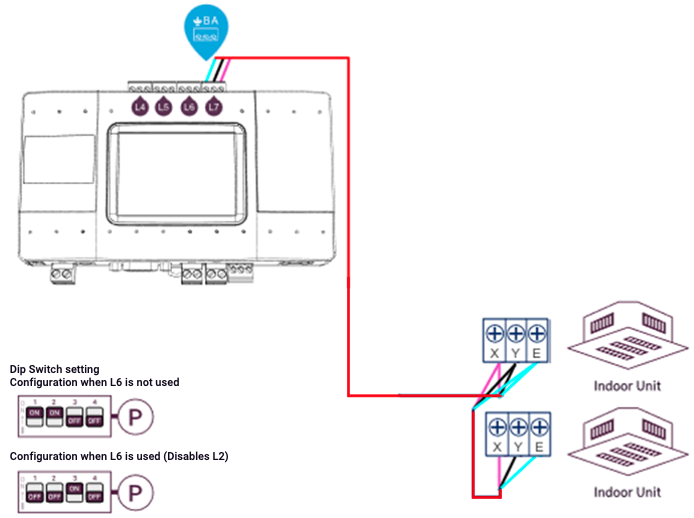

  • Régler le dip switch P selon le schéma,
    les dip switch Q, R, S ne sont pas applicables pour les lignes 3, 4, 5, 6, 7, 8
  • Suivre les instructions de Midea pour l'adressage des unités
  • Chaque système et chaque unité intérieure doit avoir une adresse unique
  • Les modèles Midea V6 et supérieurs prennent en charge les données de service intérieures
  • Ne mélangez pas différentes séries Midea sur la même ligne
