מאמר זה מתייחס למוצרים הבאים של CoolAutomation:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CooLinkHub
- CooLinkBridge
הקדמה
זהו מדריך התחלה מהירה לאינטגרציה מקומית של BACnet עם מכשירי CoolAutomation.
שערי הרשת של Coolautomation (CoolMaster, CoolMasterPro, CoolMasterNet, CooLinkHub, CooLinkBridge) מספקים אינטגרציה מלאה של BACnet למערכות מיזוג, קירור וחימום שונות.
למידע על אפשרויות אינטגרציה מתקדמות יותר, ניתן לעיין במדריך אינטגרציית BACnet.
לתשומת לבך!
- לפני רכישת מכשיר CoolAutomation, יש להתייעץ עם המומחה שלנו לגבי התאמת המערכת המחוברת למכשיר CoolAutomation.
- רישיון פרוטוקול BACnet כלול ב-CoolMaster וב-CoolMasterPro.
- השימוש ב-BACnet עם CoolMasterNet, CooLinkBridge ו-CooLinkHub כרוך בעלות חד-פעמית נוספת עבור רישיון BACnet. לפני שממשיכים בשלבים הבאים, ודאו שיש לכם רישיון פעיל.
- נתוני שירות מקומיים זמינים רק ב-CoolMasterPro וב-CoolMasterNet
דרישות מקדימות
- הורידו את Toolbox של CoolAutomation או השתמשו בכל תוכנת טרמינל אחרת (Putty, טרמינל מובנה של Windows וכו').
- גישה לרשת אליה מחובר המכשיר (באמצעות חיבור TCP/IP מקומי) או חיבור USB Type A ל-Type B להפעלת ממשק רשת מקומי (כבל USB מסופק עם CooLinkHub).
- מחשב עם חיבור רשת או USB
שלבי הגדרה
הגדרת VA (כתובות וירטואליות)
VA הוא ייצוג של כל יחידת פנים (IDU, VRF או Split) בטבלת נקודות BACnet פנימית במכשיר Coolautomation.

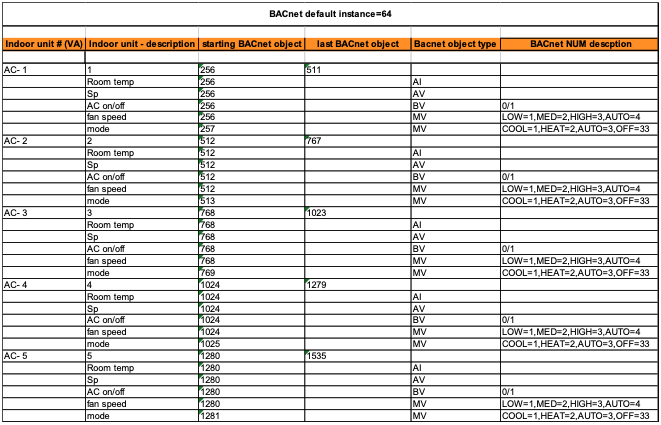

להלן דוגמה בסיסית לייצוג שליטה של IDU בטבלת BACnet עבור 5 יחידות פנים מחוברות (VRF או Split):
בדרך כלל, VA מחולקים לאחר זיהוי יחידות הפנים (IDU) המחוברות במסך המכשיר. במקרה של פריסת CoolPlug ו-CooLinkHub, כל IDU מייצג CoolPlug מחובר, ולכן יש להפעיל את פקודת VA auto ב-CooLinkHub רק לאחר שכל ה-CoolPlug המחווטים והאלחוטיים מחוברים, משויכים ל-CooLinkHub הרלוונטי, דלוקים ומתקשרים.
כאשר CoolPlug מותקנים באתר, הם מקבלים מתח מהמערכת, אך במהלך הגדרה במעבדה ניתן להפעיל אותם ישירות דרך חיבור USB ל-CooLinkHub. תהליך השיוך מוסבר בסרטון ההדרכה "איך לשייך CoolPlug אלחוטי ל-CooLinkHub" וב-מדריך התקנת CoolPlug
חלוקת VA
>VA auto
OK
שאילתת VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
שאילתת הגדרות BACnet
בחלון הטרמינל הזינו את הפקודה "bacnet"
>bacnet
Dev instance: 64 (0x000040)
BACnet IP: enabled
UDP port: 47808 (0xBAC0)
BACnet MSTP: L3
TS address: 64 (0x40)
OK
ניתן להגדיר את CoolMaster ו-CoolMasterPro דרך מסך המגע. יש לעיין במדריך המשתמש של CoolMaster ולעבור על פרק הגדרות BMS
הפעלת BACnet IP
bacnet ip enable
OK, Boot Required!
Boot 2
שינוי פורט udp
הפורט ברירת מחדל ל-BACnet במכשיר CoolAutomation הוא 47808. אם ברצונכם לשנות אותו, בצעו את השלבים הבאים
bacnet port xxx (מספר הפורט הנדרש)
OK
Boot Required!
boot 2
שינוי מספר instance ברירת מחדל (אופציונלי)
ברירת המחדל למספר ה-instance היא 64 (הקסדצימלי = 40). לשינוי מספר ה-instance, בצעו את השלבים הבאים:
bacnet instance xxx (מספר ה-instance הנדרש בעשרוני)
OK
Boot Required!
boot 2
הפעלת תמיכה ב-BBMD (אופציונלי)
להפעלת תמיכה ב-BBMD וחיבור למכשיר BBMD (נתב), בצעו את השלבים הבאים
>bacnet BBMD <ip> <port> (כתובת IP ופורט נדרשים)
OK
Boot Required!
boot 2
הפעלת BACnet MS/TP
ניתן להגדיר את CoolMaster ו-CoolMasterPro דרך מסך המגע. יש לעיין במדריך המשתמש של CoolMaster ולעבור על פרק הגדרות BMS
>line type L3 BAC
OK
Boot Required
boot 2
שינוי מזהה MS/TP (כתובת MAC) ברירת מחדל
ברירת המחדל למספר כתובת MS/TP היא 64
לשינוי ההגדרה, בצעו את השלבים הבאים. שימו לב שפקודת myid משתמשת בפורמט הקסדצימלי, לכן לאחר קביעת כתובת MS/TP (בעשרוני) יש להמיר להקסדצימלי.
>line myid L3 xxx (מספר מזהה נדרש בהקסדצימלי)
OK, Boot Required!
Boot 2
שינוי מספר Instance ברירת מחדל (אופציונלי)
ברירת המחדל למספר ה-instance היא 64
לשינוי המספר, בצעו את השלבים הבאים
>bacnet instance xxx (מספר מזהה נדרש בעשרוני)
OK, Boot Required!
Boot 2
שינוי מסגרת BACnet ברירת מחדל (אופציונלי)
מסגרת BACnet MS/TP ברירת מחדל היא:
Baud Rate 9600 bps
Data Bits 8
Parity None
Stop 1
לשינוי פורמט BACnet, בצעו את השלבים הבאים
>line baud L3 19200_8N2
OK, Boot Required!
Boot 2
רשימת דוגמה של אובייקטים BACnet (להורדה)

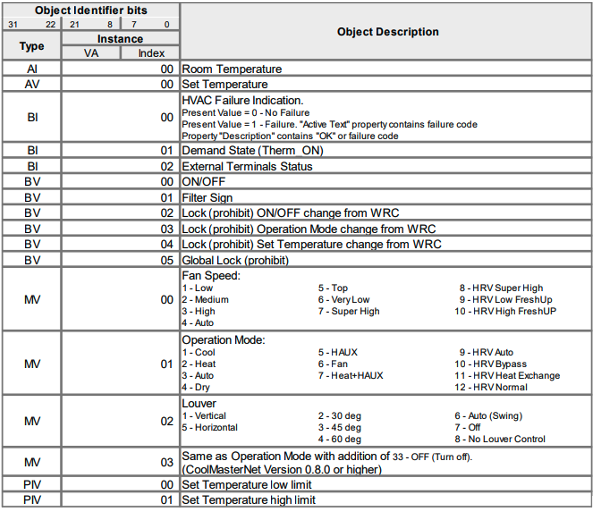

מצורפת רשימת דוגמה של אובייקטים BACnet בפורמט גיליון אלקטרוני. גיליון זה כולל עד 25 יחידות פנים מחוברות, עם 25 כתובות וירטואליות (va's), ומציג את אובייקטי הסטטוס והשליטה הנפוצים ביותר עבור כל יחידת פנים.
גיליון זה שימושי במיוחד לאינטגרציה עם Crestron Home באמצעות CoolMaster ו-CooLinkHub. להורדת המסמך לחצו כאן.
