מאמר זה מתייחס למוצרים הבאים של CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
כדי להגדיר ModBus RTU/IP במסך המכשיר, בצעו את השלבים הבאים:

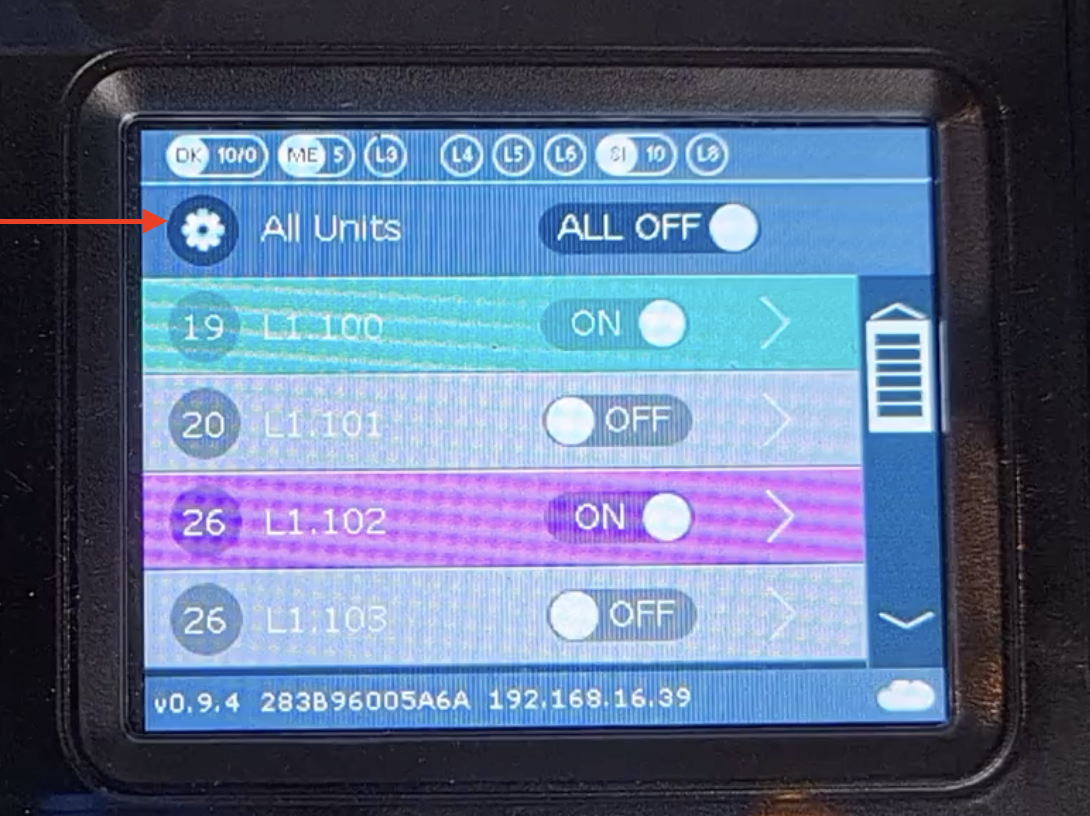

- פתחו את תפריט ההגדרות
- בחרו BMS SETTINGS
- הפעילו Modbus IP/RTU לפי הצורך שלכם
* אם אתם צריכים Modbus RTU ו-L3 כבר בשימוש, הגדירו במקום זאת את L4-L7 למטרה זו.
ניתן לעשות זאת על ידי הגדרת הקו הנבחר כ-CG5. - בצעו איפוס חשמל למכשיר והמתינו עד שכל היחידות ייטענו
- חזרו לתפריט BMS SETTINGS, גללו עד שתמצאו את כפתור VA AUTO ולחצו עליו
פעולה זו תמפה את היחידות ותחלק 16 רגיסטרים לכל יחידה - כדי לקבל את טבלת המיפוי, בחרו VA LIST
עמודת הבסיס מציינת את הרגיסטר הראשון לכל יחידה (היחידה הראשונה תתחיל ברגיסטר 17)
סדר הרגיסטרים מוצג בעמודה המודגשת בטבלה למטה:
| כתובת בסיס |
Holding Registers | Input Registers | Coils | Discrete Inputs |
|---|---|---|---|---|
| +0 |
מצב פעולה 0-קירור |
UID Ln.XYY ביטים 15..12, Ln ביטים 11..8, X ביטים 7..0 Y
|
הפעלה/כיבוי 0-כבוי 1-פועל |
Therm_ON / מצב דרישה |
| +1 |
מהירות מאוורר 0- נמוכה |
טמפרטורת חדר ×10 °C | סימן פילטר | כשל תקשורת פנימי |
| +2 | טמפרטורה מוגדרת ×10 °C | קוד תקלה במערכת מיזוג (שני התווים הראשונים) | מצב מסוף חיצוני 0-פתוח 1-סגור |
חסימה |
| +3 |
הפעלה/כיבוי 0-כבוי 1-פועל |
קוד תקלה במערכת מיזוג (שני התווים האחרונים) | טמפרטורה מוגדרת ×10 °C | ביטול זמזם v0.9.5 (Samsung) |
| +4 | סימן פילטר | שמורה | ||
| +5 |
נדנוד 0-אנכי |
שמורה | ||
| +6 | טמפרטורת חדר ×10 °C (קריאה בלבד) | שמורה | ||
| +7 | קוד תקלה במערכת מיזוג(קריאה בלבד) | שמורה | ||
| +8 |
ביטי נעילה של בקר קיר מקומי ביט 0 – חסימת הפעלה/כיבוי ביט 1 – חסימת מצב ביט 2 – חסימת טמפרטורה ביט 7 – חסימת כל הפעולות |
שמורה | ||
| +9 | הגבלת טמפרטורה מוגדרתv0.4.4 | יציאה דיגיטלית 1 | כניסה דיגיטלית 1 | |
| +10 / 0xA | הגבלת טמפרטורה מוגדרת למצב קירורv0.9.4 | יציאה דיגיטלית 2 | כניסה דיגיטלית 2 | |
| +11 / 0xB | הגבלת טמפרטורה מוגדרת למצב חימוםv0.9.4 | יציאה דיגיטלית 3 | כניסה דיגיטלית 3 |
הערה חשובה
הערה חשובה: אם במהלך או לאחר מיפוי VA נוספות יחידות נוספות, אין להפעיל שוב את VA AUTO
במקום זאת, חברו את המכשיר עם כבל USB והריצו פקודה בטרמינל:
va + [הכתובת שברצונכם להוסיף] [המספר של כתובת ה-va החדשה]
לדוגמה, יש לכם 15 כתובות VA ואתם רוצים להוסיף את הכתובת ה-16 L1.115
הפקודה תהיה:va + L1.115 16
