כללי
קיימים שני סוגי מזגנים:
אינוורטר עם בקר TAC680
ON OFF עם בקר TAC640H
לשני הבקרים יש ערוץ תקשורת MODBUS RTU. החומרה של הערוץ היא מחבר JST עם 4 פינים, ולכן יש לחבר אליו צמת חוטים שמוגדרת בתדיראן כ"צמת בית חכם". הצמה אינה מסופקת עם המזגן, ולכן יש להזמין אותה בנפרד. להלן המספר הסידורי של הצמה:

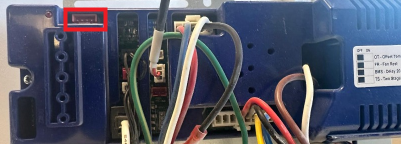

את הצמה יש לחבר לקונקטור הבית החכם שמסומן באדום
לצמה יש 4 גידים. יש לחבר לקו התקשורת רק את הגידים הצהוב והירוק בעזרת מהדקי מעבר חיצוניים.
החוטים האדום והשחור מעבירים מתח 12 וולט שמגיע מהבקר, יש לבודד אותם ולא לחבר.
COOL חיבור למכשירי
המזגנים יכולים להתחבר ל- COOLBRIDGE עד 10 מזגנים בחיבור ל-L2
או ל-COOLMASTER/PRO עד 10 מזגנים לקו תקשורת בחיבור ל- L3-L7 (עדיף ל-L7)
יש לבחור בהגדרות קו התקשורת TI
אם מחברים מזגן אחד בלבד, אין צורך להגדיר כתובות במזגנים – המזגנים מגיעים מהמפעל עם כתובת 1.
כיוון כתובות הבקרים
אם מחברים יותר ממזגן אחד, יש להגדיר לכל מזגן כתובת ייחודית.

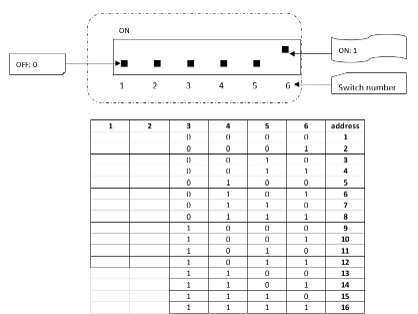

במזגני אינוורטר עם בקר TAC680 כתובת הבקר נקבעת בעזרת DIP SWITCH. להלן הפרטים:
במזגני ON OFF עם בקר TAC640H כתובת הבקר מוגדרת על ידי כתיבה לרגיסטר מודבס 199 דרך תוכנה או דרך מכשיר ה-COOL. אנא צור קשר עם התמיכה הטכנית של COOL
בזמן הגדרת כתובות המזגנים, יש להשאיר כל פעם מזגן אחד מחובר, ולאחר שינוי הכתובת לחבר את הבא בתור – עד שכל הכתובות הוגדרו.
