Dieser Artikel gilt für die folgenden CoolAutomation-Produkte:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CooLinkHub
- CooLinkBridge
Einleitung
Dies ist eine Schnellstartanleitung für die lokale BACnet-Integration mit den Geräten von CoolAutomation.
Die Netzwerk-Gateways von Coolautomation (CoolMaster, CoolMasterPro, CoolMasterNet, CooLinkHub, CooLinkBridge) ermöglichen eine vollständige BACnet-Integration für verschiedene HLK-, Kühl- und Heizsysteme.
Für weiterführende Integrationsmöglichkeiten finden Sie Informationen im BACnet-Integrationsleitfaden.
Hinweis!
- Bitte sprechen Sie vor dem Kauf eines CoolAutomation-Geräts mit unserem Spezialisten, um die Kompatibilität des angeschlossenen Systems mit dem CoolAutomation-Gerät zu prüfen.
- Die BACnet-Protokoll-Lizenz ist bei CoolMaster und CoolMasterPro enthalten.
- Die Nutzung von BACnet mit CoolMasterNet, CooLinkBridge & CooLinkHub erfordert eine zusätzliche einmalige Lizenzgebühr für BACnet. Stellen Sie vor Durchführung der folgenden Schritte sicher, dass Sie eine aktive Lizenz besitzen.
- Lokale Servicedaten sind nur auf CoolMasterPro & CoolMasterNet verfügbar.
Voraussetzungen
- Laden Sie die CoolAutomation Toolbox herunter oder verwenden Sie eine andere Terminal-Software (Putty, integriertes Windows-Terminal usw.).
- Netzwerkzugang zu dem Netzwerk, mit dem das Gerät verbunden ist (über lokale TCP/IP-Verbindung) oder USB Typ A auf Typ B zur Aktivierung der lokalen Netzwerkschnittstelle (USB-Kabel wird mit CooLinkHub geliefert).
- Ein Computer mit Netzwerk- oder USB-Verbindung
Konfigurationsschritte
Festlegen der VA (Virtuelle Adressen)

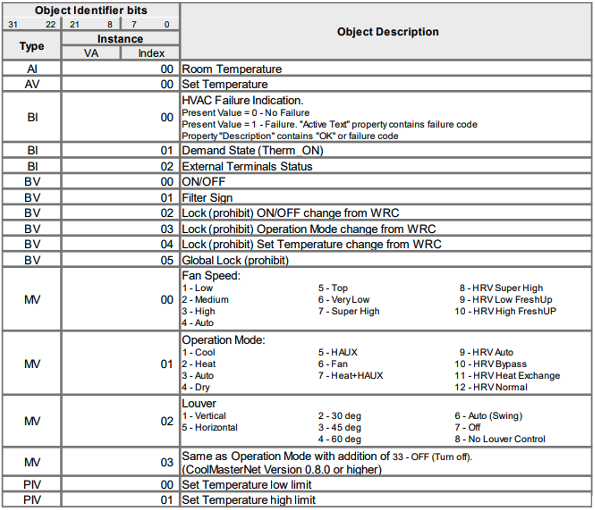

VA steht für die Darstellung jeder IDU (VRF oder Split) in einer internen BACnet-Punktetabelle auf dem Coolautomation-Gerät.

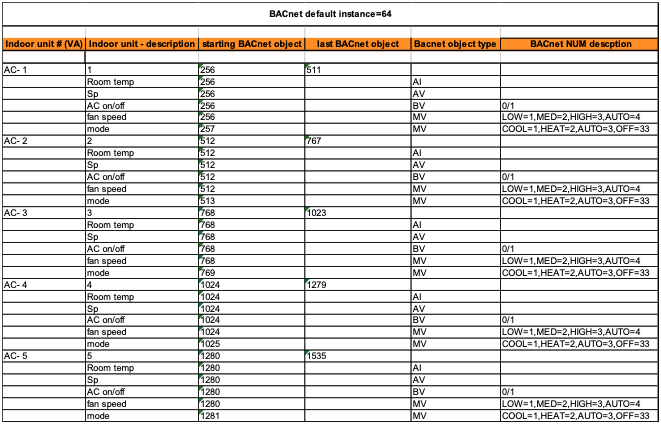

Nachfolgend sehen Sie eine grundlegende Steuerungsdarstellung von 5 angeschlossenen IDUs (VRF oder Split) in einer BACnet-Tabelle:
Normalerweise werden die VA nach der Erkennung der angeschlossenen IDU(s) auf dem Display des Geräts verteilt. Bei der CoolPlug- & CooLinkHub-Konfiguration steht jede IDU für einen angeschlossenen CoolPlug. Daher darf der Befehl zur automatischen VA-Verteilung am CooLinkHub erst ausgeführt werden, wenn alle kabelgebundenen und kabellosen CoolPlugs angeschlossen, mit dem jeweiligen CooLinkHub gekoppelt, eingeschaltet und kommunikationsbereit sind.
Werden CoolPlugs vor Ort installiert, werden sie über das Klimagerät mit Strom versorgt. Bei der Vorkonfiguration im Labor können sie jedoch auch direkt per USB-Verbindung an den CooLinkHub angeschlossen werden. Der Kopplungsvorgang wird im Video-Tutorial "How to Pair a Wireless CoolPlug to a CooLinkHub" und im CoolPlug-Installationshandbuch beschrieben.
VA’s verteilen
>VA auto
OK
VA’s abfragen
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dez: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dez: 00033]
OK
BACnet-Einstellungen abfragen
Geben Sie im Terminalfenster den Befehl "bacnet" ein
>bacnet
Dev instance: 64 (0x000040)
BACnet IP: enabled
UDP port: 47808 (0xBAC0)
BACnet MSTP: L3
TS address: 64 (0x40)
OK
CoolMaster & CoolMasterPro können über den Touchscreen konfiguriert werden. Weitere Informationen finden Sie im CoolMaster-Benutzerhandbuch im Kapitel zu den BMS-Einstellungen
BACnet IP aktivieren
bacnet ip enable
OK, Neustart erforderlich!
Boot 2
UDP-Port ändern
Der Standardport für BACnet auf einem CoolAutomation-Gerät ist 47808. Wenn Sie diesen ändern möchten, gehen Sie wie folgt vor:
bacnet port xxx (benötigte Portnummer)
OK
Neustart erforderlich!
boot 2
Standard-Instanznummer ändern (optional)
Standardmäßig ist die Instanznummer auf 64 (Hexadezimal = 40) gesetzt. Um die Standardinstanz zu ändern, gehen Sie wie folgt vor:
bacnet instance xxx (benötigte Instanznummer in Dezimal)
OK
Neustart erforderlich!
boot 2
BBMD-Unterstützung aktivieren (optional)
Um BBMD-Unterstützung zu aktivieren und eine Verbindung zu einem BBMD-Gerät (Router) herzustellen, gehen Sie wie folgt vor:
>bacnet BBMD <ip> <port> (benötigte IP und Port)
OK
Neustart erforderlich!
boot 2
BACnet MS/TP aktivieren
CoolMaster & CoolMasterPro können über den Touchscreen konfiguriert werden. Weitere Informationen finden Sie im CoolMaster-Benutzerhandbuch im Kapitel zu den BMS-Einstellungen
>line type L3 BAC
OK
Neustart erforderlich
boot 2
Standard-MS/TP-ID (MAC-Adresse) ändern
Standardmäßig ist die MS/TP-Adresse auf 64 gesetzt.
Um die Standardeinstellung zu ändern, gehen Sie wie folgt vor. Beachten Sie, dass der Befehl myid das Hexadezimalformat verwendet. Nachdem Sie Ihre MS/TP-Adresse (in Dezimal) bestimmt haben, müssen Sie diese in Hexadezimal umrechnen.
>line myid L3 xxx (benötigte ID-Nummer in Hexadezimal)
OK, Neustart erforderlich!
Boot 2
Standard-Instanznummer ändern (optional)
Standardmäßig ist die Instanznummer auf 64 gesetzt.
Um die Standardnummer zu ändern, gehen Sie wie folgt vor:
>bacnet instance xxx (benötigte ID-Nummer in Dezimal)
OK, Neustart erforderlich!
Boot 2
Standard-BACnet-Frame ändern (optional)
Der Standard-BACnet-MS/TP-Frame ist:
Baudrate 9600 bps
Datenbits 8
Parität Keine
Stopp 1
Um das BACnet-Format zu ändern, gehen Sie wie folgt vor:
>line baud L3 19200_8N2
OK, Neustart erforderlich!
Boot 2
Beispielliste BACnet-Objekte (herunterladbar)
Siehe angehängte Beispielliste der BACnet-Objekte im Tabellenformat. Diese Beispieltabelle umfasst bis zu 25 angeschlossene IDUs mit 25 virtuellen Adressen (VA) und zeigt die am häufigsten verwendeten Status- und Steuerobjekte für jede zugehörige Inneneinheit.
Diese Tabelle ist besonders nützlich für Crestron Home-Integrationen mit CoolMaster und CooLinkHub. Dokument hier herunterladen.
