Gruppieren von Innengeräten auf einem CoolAutomation-Gerät

Einleitung

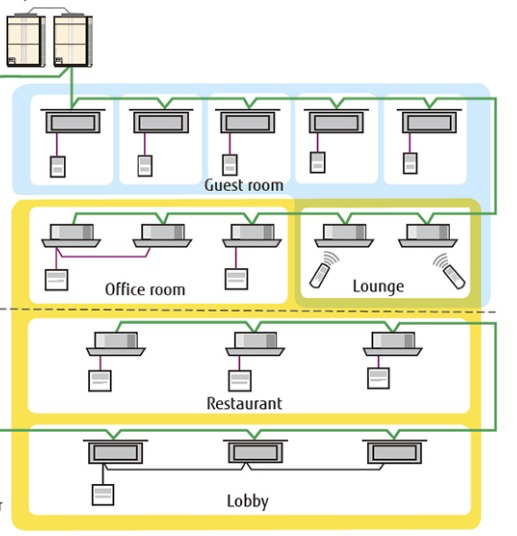

Stellen Sie sich einen großen, offenen Büroraum vor, der in verschiedene Zonen unterteilt ist – zum Beispiel Speisesaal, Auditorium, Labore und Büros.
Jede Zone wird in der Regel von mehreren Klimageräten (Innengeräten) versorgt. Die individuelle Steuerung dieser Geräte mit separaten Thermostaten kann sowohl teuer als auch schwer effizient zu kontrollieren sein.

Um die Verwaltung zu vereinfachen, werden die Geräte gruppiert und entsprechend ihren Steuerungsanforderungen an Thermostate angeschlossen.

Mit jedem CoolAutomation-Gerät können Sie ganz einfach eine zentrale Steuerung einrichten, indem Sie ein Gerät als Master und die übrigen als Slave zuweisen. So ist ein zentraler und synchronisierter Betrieb gewährleistet.

Dies kann entweder auf der HVAC-Seite durch das Verbinden der WRC-Kommunikationsleitungen der Geräte oder auf der CoolAutomation-Seite mit einem einfachen Softwarebefehl erfolgen.

Voraussetzungen

1. Laden Sie zunächst das CoolAutomation ToolBox herunter (falls noch nicht geschehen).
2. Verbinden Sie sich dann über die USB/IP-Netzwerkverbindung mit Ihrem Gerät.

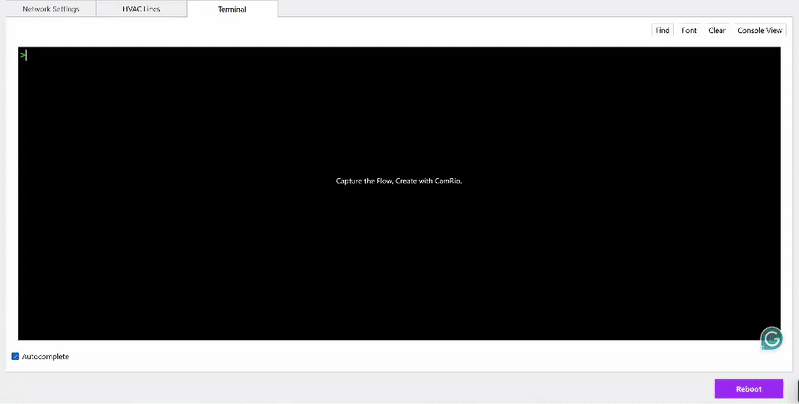

3. Klicken Sie auf „Connect“ und Sie gelangen zum Terminalbildschirm.

Schritte zur Gruppierung

Sie können folgenden Terminalbefehl verwenden:

group L1.001 L1.002

* Beispiel für Geräteadressen.

• Nun ist L1.001 der Master und L1.002 der Slave.

Das bedeutet, dass Sie mit dem Gerät L1.001 beide Geräte steuern können – dies gilt auch für jede externe Steuerquelle.

Um ein weiteres Gerät zum selben Master hinzuzufügen, können Sie denselben Befehl verwenden und das neue Gerät anstelle von Gerät 2 einsetzen. Zum Beispiel:

group L1.001 L2.003

• 2 steht für eine andere (oder dieselbe) Liniennummer. 003 ist die Gerätenummer auf Linie 2.
• Jetzt machen sowohl L1.002 als auch L2.003 genau das, was der Master (L1.001) macht, und übernehmen alle Funktionen wie Sollwert (gewünschte Temperatur), Lüftergeschwindigkeit, Modus usw.

Bitte beachten Sie: Nachdem die Gruppierung der Geräte vorgenommen wurde, können die Slave-Geräte nicht mehr direkt angesteuert werden. Die Steuerung erfolgt immer über das Master-Gerät.

So prüfen Sie aktuelle Gruppen im Terminal

Sie können folgenden Terminalbefehl verwenden:

group

So löschen Sie eine Gruppe

Sie können folgenden Terminalbefehl verwenden:

group -0

• 0 ist die Gruppennummer, die wir löschen möchten.
