Dieser Artikel gilt für die folgenden CoolMaster-Produkte:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Um ModBus RTU/IP am Gerätescreen einzurichten, gehen Sie wie folgt vor:

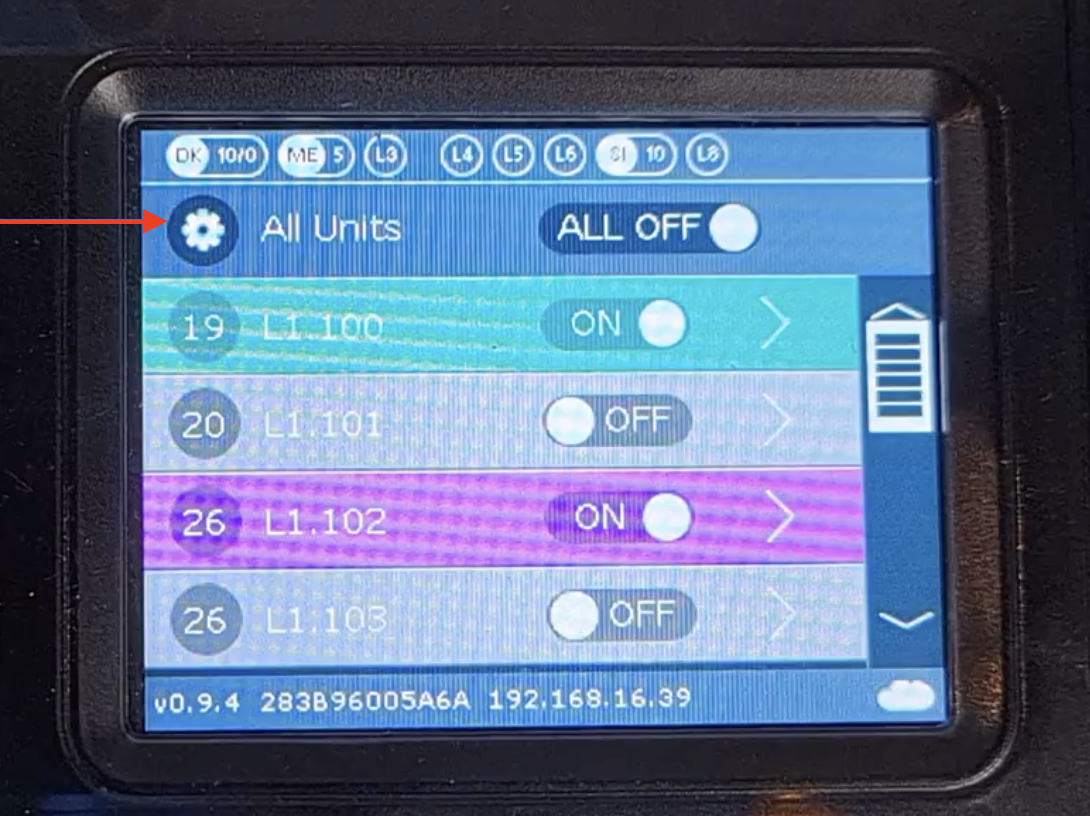

- Öffnen Sie das Einstellungsmenü
- Wählen Sie BMS-EINSTELLUNGEN
- Aktivieren Sie Modbus IP/RTU je nach Bedarf
* Falls Sie Modbus RTU benötigen und L3 bereits verwendet wird, können Sie alternativ L4-L7 dafür definieren.
Dies kann erfolgen, indem Sie die gewünschte Leitung als CG5 definieren. - Starten Sie das Gerät neu und warten Sie, bis alle Einheiten geladen sind
- Gehen Sie zurück ins Menü BMS-EINSTELLUNGEN, scrollen Sie bis zum VA AUTO-Button und klicken Sie darauf
Dadurch werden die Einheiten zugeordnet und jeweils 16 Register pro Einheit verteilt - Um die Mapping-Tabelle zu erhalten, wählen Sie VA LIST
Die Spalte „Base“ gibt das erste Register jeder Einheit an (die erste Einheit beginnt mit Register 17)
Die Reihenfolge der Register ist in der hervorgehobenen Spalte in der folgenden Tabelle dargestellt:
| Basis- Adresse |
Holding Register | Input Register | Coils | Diskrete Eingänge |
|---|---|---|---|---|
| +0 |
Betriebsmodus 0-Kühlen |
UID Ln.XYY Bits 15..12, Ln Bits 11..8, X Bits 7..0 Y
|
Ein/Aus 0-AUS 1-EIN |
Therm_ON / Anforderungsstatus |
| +1 |
Ventilatorstufe 0-Niedrig |
Raumtemperatur ×10 °C | Filteranzeige | Kommunikationsfehler Innengerät |
| +2 | Solltemperatur ×10 °C | HVAC-Fehlercode (Erste zwei Zeichen) | Status externer Anschluss 0-Offen 1-Geschlossen |
Sperre |
| +3 |
Ein/Aus 0-AUS 1-EIN |
HVAC-Fehlercode (Letzte zwei Zeichen) | Solltemperatur ×10 °C | Summer deaktivieren v0.9.5 (Samsung) |
| +4 | Filteranzeige | Reserviert | ||
| +5 |
Schwenken 0-Vertikal |
Reserviert | ||
| +6 | Raumtemperatur ×10 °C (Nur Lesen) | Reserviert | ||
| +7 | HVAC-Fehlercode(Nur Lesen) | Reserviert | ||
| +8 |
Lokale Wandcontroller-Sperrbits Bit 0 – Ein/Aus sperren Bit 1 – Modus sperren Bit 2 – Temperatur sperren Bit 7 – Alle Funktionen sperren |
Reserviert | ||
| +9 | Solltemperatur-Grenzwertev0.4.4 | Digitalausgang 1 | Digitaleingang 1 | |
| +10 / 0xA | Solltemperatur-Grenzwerte für Kühlmodusv0.9.4 | Digitalausgang 2 | Digitaleingang 2 | |
| +11 / 0xB | Solltemperatur-Grenzwerte für Heizmodusv0.9.4 | Digitalausgang 3 | Digitaleingang 3 |
Wichtiger Hinweis
Wichtiger Hinweis: Wenn während oder nach dem VA-Mapping weitere Einheiten hinzugefügt werden, führen Sie VA AUTO NICHT erneut aus
Verbinden Sie stattdessen das Gerät per USB-Kabel und führen Sie folgenden Befehl im Terminal aus:
va + [die Adresse, die hinzugefügt werden soll] [die Nummer der neuen VA-Adresse]
Beispiel: Sie haben 15 VA-Adressen und möchten die 16. Adresse L1.115 hinzufügen.
Der Befehl lautet dann:va + L1.115 16
