Allgemeines
Es gibt zwei Arten von Klimaanlagen:
Inverter mit Steuerung TAC680
ON OFF mit Steuerung TAC640H
Beide Steuerungen verfügen über einen MODBUS RTU Kommunikationskanal. Die Hardware des Kanals ist ein JST Stecker mit 4 Pins. Dafür wird ein spezieller Kabelsatz benötigt, der bei Tadiran als Smart-Home-Kabelsatz definiert ist. Dieser wird nicht mit der Klimaanlage geliefert und muss separat bestellt werden. Hier ist die Seriennummer des Kabelsatzes:

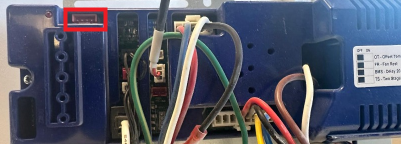

Der Kabelsatz muss an den als rot markierten Smart-Home-Anschluss angeschlossen werden:
Der Kabelsatz hat 4 Adern. Für die Kommunikation müssen nur die gelbe und grüne Ader mit externen Verbindungsklemmen angeschlossen werden.
Die roten und schwarzen Drähte führen 12 Volt Spannung vom Controller. Diese müssen isoliert und dürfen nicht angeschlossen werden.
Anschluss an COOL Geräte
Die Klimaanlagen können an COOLBRIDGE angeschlossen werden – bis zu 10 Klimaanlagen pro Anschluss an L2.
Oder an COOLMASTER/PRO – bis zu 10 Klimaanlagen pro Kommunikationsleitung, vorzugsweise an L3-L7.
In den Einstellungen der Kommunikationsleitung muss TI ausgewählt werden.
Wenn nur eine Klimaanlage angeschlossen wird, ist keine Adressierung notwendig – die Klimaanlagen werden ab Werk mit Adresse 1 ausgeliefert.
Adressierung der Steuerungen
Wenn mehr als eine Klimaanlage angeschlossen wird, muss jeder Klimaanlage eine eigene Adresse zugewiesen werden.

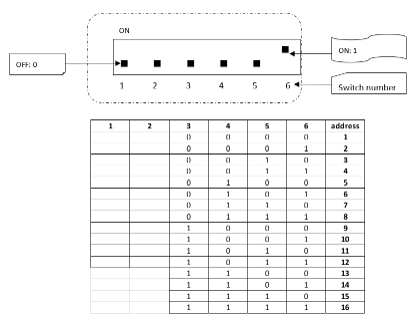

Bei Inverter-Klimaanlagen mit Steuerung TAC680 wird die Adresse über den DIP SWITCH eingestellt. Details siehe unten:
Bei ON OFF Klimaanlagen mit Steuerung TAC640H wird die Adresse durch Schreiben in den Modbus-Register 199 per Software oder über das COOL Gerät festgelegt. Bitte kontaktieren Sie den technischen Support von COOL.
Beim Adressieren der Klimaanlagen sollte jeweils nur eine Klimaanlage angeschlossen sein. Nach der Adressierung wird die nächste angeschlossen, bis alle Adressen vergeben sind.
