Questo articolo si applica ai seguenti prodotti CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Per configurare ModBus RTU/IP sullo schermo del dispositivo, segui questi passaggi:

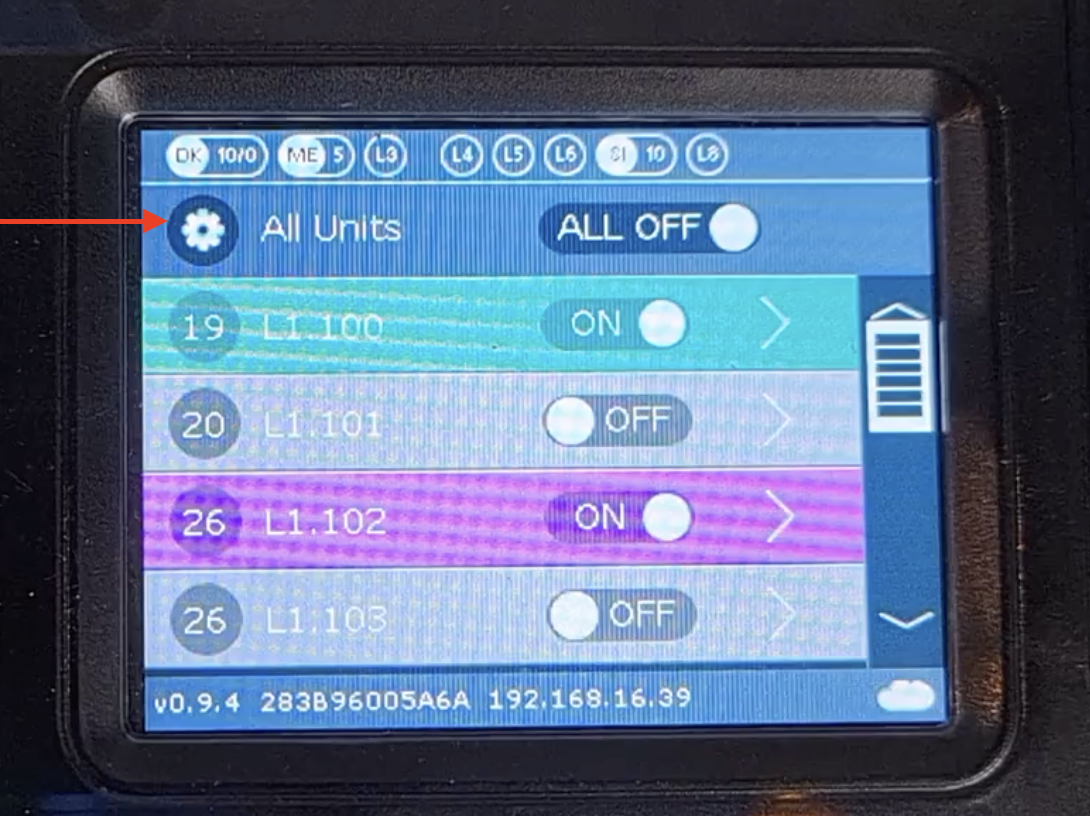

- Apri il menu delle impostazioni
- Seleziona IMPOSTAZIONI BMS
- Abilita Modbus IP/RTU secondo le tue esigenze
* Se hai bisogno di Modbus RTU e L3 è già in uso, puoi invece configurare L4-L7 per questo scopo.
Questo può essere fatto definendo la linea scelta come CG5. - Riavvia il dispositivo e attendi che tutte le unità siano caricate
- Torna al menu IMPOSTAZIONI BMS, scorri fino a trovare il pulsante VA AUTO e cliccaci sopra
Questo mapperà le unità e assegnerà 16 registri per ogni unità - Per ricevere la tabella di mappatura, seleziona VA LIST
La colonna "base" indica il primo registro per ogni unità (la prima unità inizierà con il registro 17)
L’ordine dei registri è mostrato nella colonna evidenziata nella tabella qui sotto:
| Indirizzo Base |
Holding Registers | Input Registers | Coils | Ingressi Discreti |
|---|---|---|---|---|
| +0 |
Modalità di Funzionamento 0-Raffreddamento |
UID Ln.XYY Bit 15..12, Ln Bit 11..8, X Bit 7..0 Y
|
Acceso/Spento 0-SPENTO 1-ACCESO |
Therm_ON / Stato Richiesta |
| +1 |
Velocità Ventola 0- Bassa |
Temperatura Ambiente ×10 °C | Segnale Filtro | Errore Comunicazione Unità Interna |
| +2 | Temperatura Impostata ×10 °C | Codice Errore HVAC (Prime due cifre) | Stato Terminale Esterno 0-Aperto 1-Chiuso |
Inibizione |
| +3 |
Acceso/Spento 0-SPENTO 1-ACCESO |
Codice Errore HVAC (Ultime due cifre) | Temperatura Impostata ×10 °C | Disattivazione Buzzer v0.9.5 (Samsung) |
| +4 | Segnale Filtro | Riservato | ||
| +5 |
Oscillazione 0-Verticale |
Riservato | ||
| +6 | Temperatura Ambiente ×10 °C (Sola Lettura) | Riservato | ||
| +7 | Codice Errore HVAC(Sola Lettura) | Riservato | ||
| +8 |
Bit Blocco Controller a Muro Locale Bit 0 – Inibizione Acceso/Spento Bit 1 – Inibizione Modalità Bit 2 – Inibizione Temperatura Bit 7 – Inibizione Tutte le Operazioni |
Riservato | ||
| +9 | Limiti Temperatura Impostatav0.4.4 | Uscita Digitale 1 | Ingresso Digitale 1 | |
| +10 / 0xA | Limiti Temperatura Impostata per Modalità Raffreddamentov0.9.4 | Uscita Digitale 2 | Ingresso Digitale 2 | |
| +11 / 0xB | Limiti Temperatura Impostata per Modalità Riscaldamentov0.9.4 | Uscita Digitale 3 | Ingresso Digitale 3 |
Nota Importante
Nota importante: se durante o dopo la mappatura VA vengono aggiunte altre unità, NON eseguire nuovamente VA AUTO
Invece, collega il dispositivo tramite cavo USB ed esegui un comando nel terminale:
va + [l’indirizzo che vuoi aggiungere] [il numero del nuovo indirizzo va]
ad esempio hai 15 indirizzi VA e vuoi aggiungere il 16° indirizzo L1.115
Il comando sarà:va + L1.115 16
