Raggruppamento delle unità interne su un dispositivo CoolAutomation

Introduzione

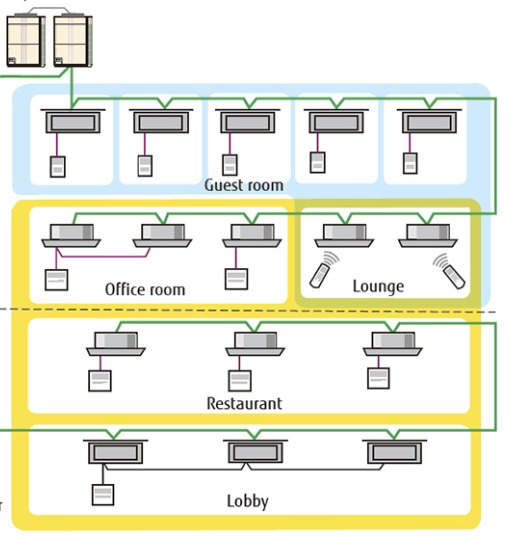

Immagina un grande ufficio open space suddiviso in diverse zone, come una mensa, un auditorium, dei laboratori e uffici.
Ogni zona è solitamente servita da più unità interne di climatizzazione. Gestire queste unità singolarmente con termostati separati può essere sia costoso che difficile da controllare in modo efficiente.

Per semplificare la gestione, le unità vengono raggruppate e collegate ai termostati in base alle esigenze di controllo.

Con qualsiasi dispositivo CoolAutomation, puoi facilmente ottenere un controllo unificato assegnando una unità come master e le altre come slave, garantendo così un funzionamento centralizzato e sincronizzato.

Questo può essere fatto sia lato HVAC, collegando le linee di comunicazione WRC delle unità, sia lato CoolAutomation, utilizzando un semplice comando software.

Prerequisiti

1. Per prima cosa, scarica il CoolAutomation ToolBox (se non l’hai già fatto).
2. Poi, collega il tuo dispositivo tramite connessione USB/rete IP.

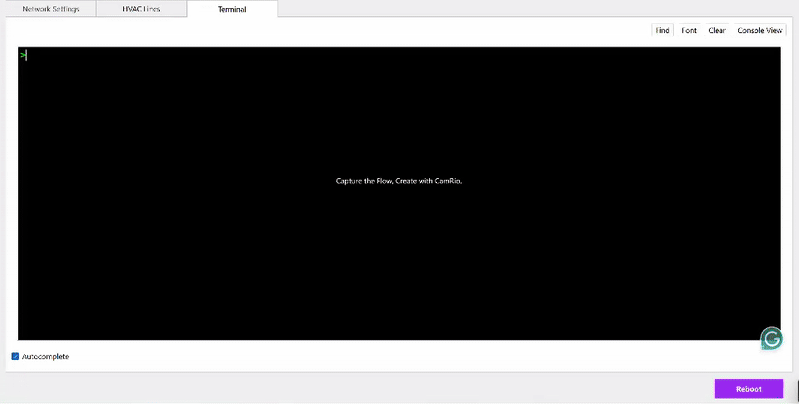

3. Clicca su 'Connect' e troverai una schermata terminale.

Passaggi per il raggruppamento

Puoi utilizzare un comando da terminale:

group L1.001 L1.002

* Indirizzi delle unità a titolo di esempio.

• Ora L1.001 è il Master e L1.002 è lo Slave.

Questo significa che puoi usare l’unità L1.001 per controllare entrambe le unità, anche tramite qualsiasi fonte di controllo esterna.

Per aggiungere un’altra unità allo stesso master puoi eseguire lo stesso comando, sostituendo l’unità 2 con la nuova unità. Ad esempio:

group L1.001 L2.003

• 2 indica un numero di linea diverso (o lo stesso). 003 è il numero dell’unità sulla linea 2.
• Ora sia L1.002 che L2.003 eseguono le stesse operazioni del master (L1.001) e replicano tutte le funzioni come il set point (temperatura desiderata), la velocità della ventola, la modalità, ecc.

Nota: Una volta applicato il raggruppamento, le unità slave non possono ricevere comandi di controllo diretti. Il controllo delle unità avviene inviando l’azione all’unità Master.

Come verificare i gruppi attuali nel terminale

Puoi utilizzare un comando da terminale:

group

Come eliminare un gruppo

Puoi utilizzare un comando da terminale:

group -0

• 0 è il numero del gruppo che vogliamo eliminare.
