Questo articolo si applica ai seguenti prodotti CoolAutomation:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CooLinkHub
- CooLinkBridge
Introduzione
Questa è una guida rapida per l'integrazione locale BACnet con i dispositivi CoolAutomation.
I gateway di rete Coolautomation (CoolMaster, CoolMasterPro, CoolMasterNet, CooLinkHub, CooLinkBridge) offrono un'integrazione BACnet completa con diversi sistemi HVAC, di raffreddamento e riscaldamento.
Per opzioni di integrazione più avanzate, puoi consultare la guida all'integrazione BACnet.
Nota!
- Prima di acquistare un dispositivo CoolAutomation, consulta uno dei nostri specialisti per verificare la compatibilità del sistema collegato con il dispositivo CoolAutomation.
- La licenza del protocollo BACnet è inclusa in CoolMaster e CoolMasterPro.
- L'utilizzo di BACnet con CoolMasterNet, CooLinkBridge e CooLinkHub prevede un costo aggiuntivo una tantum per la licenza BACnet. Prima di procedere con i passaggi seguenti, assicurati di avere una licenza attiva.
- I dati di servizio locale sono disponibili solo su CoolMasterPro e CoolMasterNet
Prerequisiti
- Scarica il Toolbox di CoolAutomation o utilizza qualsiasi altro software terminale (Putty, terminale integrato di Windows, ecc...)
- Accesso alla rete a cui il dispositivo è collegato (tramite connessione TCP/IP locale) oppure USB Tipo A verso Tipo B per abilitare l'interfaccia di rete locale (il cavo USB è fornito con CooLinkHub).
- Un computer con connessione di rete o USB
Fasi di configurazione
Impostazione degli indirizzi VA (Virtual Addresses)

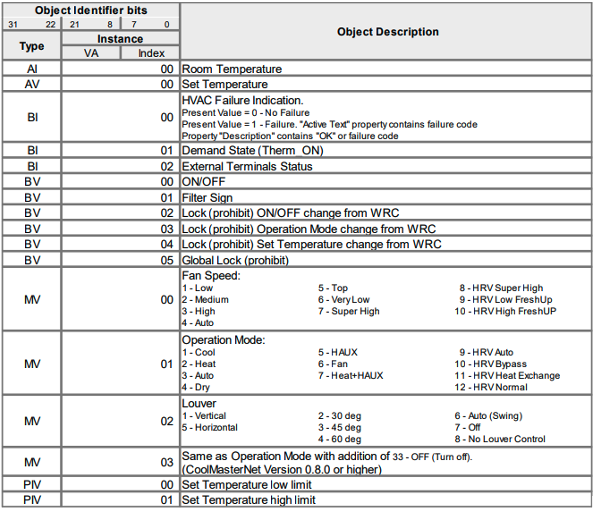

Il VA rappresenta ogni IDU (VRF o Split) in una tabella interna dei punti BACnet sul dispositivo Coolautomation.

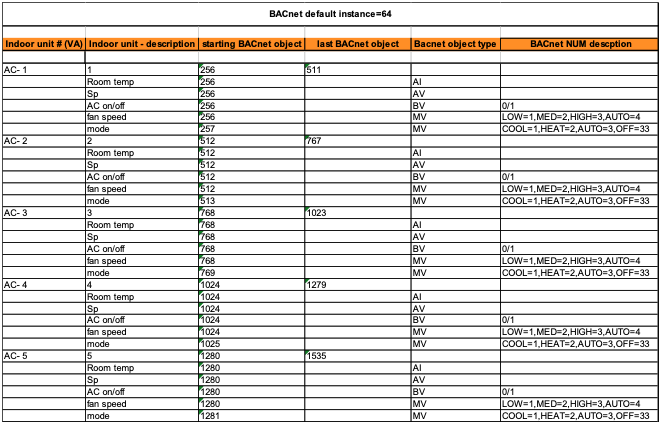

Di seguito un esempio base di rappresentazione di controllo IDU in una tabella BACnet con 5 IDU collegate (VRF o split):
Normalmente i VA vengono distribuiti dopo l'identificazione delle IDU collegate sullo schermo del dispositivo. Nel caso della configurazione CoolPlug & CooLinkHub, ogni IDU rappresenta un CoolPlug collegato, quindi il comando di distribuzione automatica VA sul CooLinkHub deve essere eseguito solo dopo che tutti i CoolPlug cablati e wireless sono stati collegati, associati al rispettivo CooLinkHub, alimentati e in comunicazione.
Quando i CoolPlug sono installati in loco, vengono alimentati dall'AC, ma durante la pre-configurazione in laboratorio possono essere alimentati tramite connessione USB diretta al CooLinkHub. Il processo di associazione è descritto nel video tutorial "Come associare un CoolPlug wireless a un CooLinkHub" e nel manuale di installazione CoolPlug
Distribuzione dei VA
>VA auto
OK
Interrogazione dei VA
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Verifica delle impostazioni BACnet
Nella finestra del terminale inserisci il comando "bacnet"
>bacnet
Dev instance: 64 (0x000040)
BACnet IP: enabled
UDP port: 47808 (0xBAC0)
BACnet MSTP: L3
TS address: 64 (0x40)
OK
CoolMaster e CoolMasterPro possono essere configurati tramite il touch screen. Consulta il manuale utente CoolMaster e leggi il capitolo sulle impostazioni BMS
Attivare BACnet IP
bacnet ip enable
OK, Riavvio richiesto!
Boot 2
Modifica della porta udp
La porta predefinita per BACnet su un dispositivo CoolAutomation è 47808. Se desideri modificarla, segui i passaggi seguenti
bacnet port xxx (numero di porta desiderato)
OK
Riavvio richiesto!
boot 2
Modifica del numero di istanza predefinito (Opzionale)
Per impostazione predefinita, il numero di istanza è 64 (Esadecimale = 40). Per modificarlo, segui i passaggi seguenti:
bacnet instance xxx (numero di istanza desiderato in decimale)
OK
Riavvio richiesto!
boot 2
Abilitare il supporto BBMD (Opzionale)
Per abilitare il supporto BBMD e collegarsi a un dispositivo BBMD (router), segui i passaggi seguenti
>bacnet BBMD <ip> <port> (IP e porta richiesti)
OK
Riavvio richiesto!
boot 2
Attivare BACnet MS/TP
CoolMaster e CoolMasterPro possono essere configurati tramite il touch screen. Consulta il manuale utente CoolMaster e leggi il capitolo sulle impostazioni BMS
>line type L3 BAC
OK
Riavvio richiesto
boot 2
Modifica dell'ID MS/TP predefinito (MAC Address)
Per impostazione predefinita, il numero dell'indirizzo MS/TP è 64
Per modificare l'impostazione predefinita, segui questi passaggi. Nota che il comando myid utilizza il formato esadecimale, quindi dopo aver determinato il tuo indirizzo MS/TP (in decimale) dovrai convertirlo in esadecimale.
>line myid L3 xxx (numero ID richiesto in esadecimale)
OK, Riavvio richiesto!
Boot 2
Modifica del numero di istanza predefinito (Opzionale)
Per impostazione predefinita, il numero di istanza è 64
Per modificarlo, segui questi passaggi
>bacnet instance xxx (numero ID richiesto in decimale)
OK, Riavvio richiesto!
Boot 2
Modifica del frame BACnet predefinito (opzionale)
Il frame BACnet MS/TP predefinito è:
Baud Rate 9600 bps
Data Bits 8
Parità Nessuna
Stop 1
Per modificare il formato BACnet, segui questi passaggi
>line baud L3 19200_8N2
OK, Riavvio richiesto!
Boot 2
Elenco di esempio degli oggetti BACnet (scaricabile)
Consulta l'elenco di esempio degli oggetti BACnet allegato in formato foglio di calcolo. Questo foglio di esempio copre fino a 25 IDU collegate, con 25 indirizzi virtuali (VA) e mostra gli oggetti di stato e controllo più utilizzati per ogni unità interna.
Questo foglio è particolarmente utile per le integrazioni Crestron Home con CoolMaster e CooLinkHub. Scarica il documento qui.
