Generale
Esistono due tipi di condizionatori:
Inverter con controller TAC680
ON OFF con controller TAC640H
Entrambi i controller dispongono di un canale di comunicazione MODBUS RTU. L'hardware del canale è un connettore JST a 4 pin, quindi è necessario collegare un cablaggio specifico, definito da Tadiran come cablaggio per casa intelligente, che non viene fornito con il condizionatore e deve essere ordinato separatamente. Di seguito il numero di serie del cablaggio:

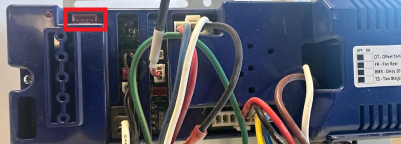

Il cablaggio va collegato al connettore per la casa intelligente contrassegnato in rosso
Il cablaggio ha 4 fili: per la linea di comunicazione vanno collegati solo i fili giallo e verde tramite morsetti esterni.
I fili rosso e nero trasportano una tensione di 12 volt proveniente dal controller: devono essere isolati e non collegati.
Collegamento ai dispositivi COOL
I condizionatori possono essere collegati a COOLBRIDGE fino a 10 unità tramite la connessione L2
Oppure a COOLMASTER/PRO fino a 10 unità per linea di comunicazione tramite la connessione L7 o preferibilmente L3-L7
Nelle impostazioni della linea di comunicazione, selezionare TI
Se si collega un solo condizionatore, non è necessario impostare gli indirizzi: i condizionatori escono dalla fabbrica con indirizzo 1
Impostazione degli indirizzi dei controller
Se si collegano più di un condizionatore, è necessario assegnare un indirizzo univoco a ciascuno.

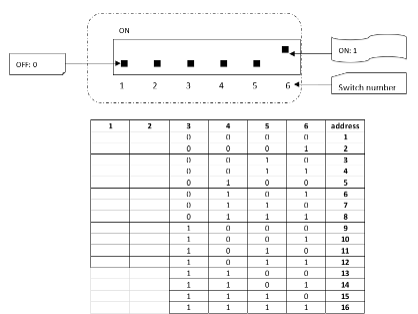

Nei condizionatori inverter con controller TAC680, l'indirizzo del controller viene impostato tramite DIP SWITCH. Di seguito i dettagli:
Nei condizionatori ON OFF con controller TAC640H, l'indirizzo del controller viene impostato scrivendo nel registro Modbus 199 tramite software o tramite il dispositivo COOL. Per favore, contatta il supporto tecnico COOL
Durante la configurazione degli indirizzi dei condizionatori, lasciare collegato un solo condizionatore alla volta; dopo aver cambiato l'indirizzo, collegare il successivo e così via fino a completare la configurazione di tutti gli indirizzi.
