Introdução
Este é um guia rápido para integração local BACnet com os dispositivos da CoolAutomation.
Os gateways de rede da CoolAutomation (CoolMaster, CoolMasterPro, CoolMasterNet, CooLinkHub, CooLinkBridge) oferecem integração completa BACnet para diversos sistemas de HVAC, refrigeração e aquecimento.
Para opções de integração mais avançadas, consulte o guia de integração BACnet.
Atenção!
- Antes de adquirir um dispositivo CoolAutomation, consulte nosso especialista para verificar a compatibilidade do sistema conectado com o dispositivo CoolAutomation.
- A licença do protocolo BACnet já está incluída no CoolMaster e CoolMasterPro.
- O uso do BACnet com CoolMasterNet, CooLinkBridge e CooLinkHub possui um custo adicional único para a licença BACnet. Antes de seguir os passos abaixo, certifique-se de que você possui uma licença ativa.
- Os dados de serviço local estão disponíveis apenas no CoolMasterPro e CoolMasterNet
Pré-requisitos
- Baixe o Toolbox da CoolAutomation ou utilize qualquer outro software de terminal (Putty, terminal do Windows, etc...)
- Acesso à rede onde o dispositivo está conectado (via conexão TCP/IP local) ou cabo USB Tipo A para Tipo B para habilitar a interface de rede local (cabo USB fornecido com o CooLinkHub).
- Um computador com conexão de rede ou USB
Passos de configuração
Configurando os VA (Endereços Virtuais)
VA é a representação de cada IDU (VRF ou Split) em uma tabela interna de pontos BACnet no dispositivo CoolAutomation.

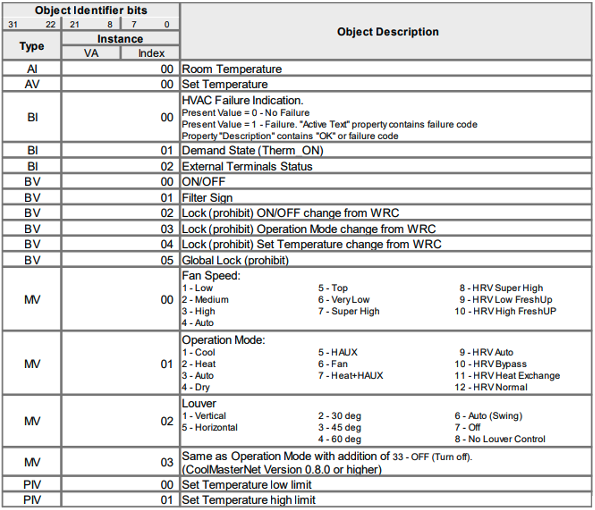

A seguir, um exemplo básico de controle de IDU em uma tabela BACnet com 5 IDUs conectados (VRF ou split):
Normalmente, os VAs são distribuídos após a identificação dos IDUs conectados na tela do dispositivo. No caso do layout CoolPlug & CooLinkHub, cada IDU representa um CoolPlug conectado, então o comando de distribuição VA auto no CooLinkHub deve ser aplicado somente depois que todos os CoolPlugs (com e sem fio) estiverem conectados, pareados com o respectivo CooLinkHub, ligados e comunicando.
Quando os CoolPlugs são instalados no local, eles são alimentados pelo ar-condicionado, mas durante a configuração em laboratório, podem ser alimentados via conexão USB direta ao CooLinkHub. O processo de pareamento está descrito no vídeo tutorial "Como parear um CoolPlug sem fio ao CooLinkHub" e no manual de instalação do CoolPlug
Distribuindo os VA’s
>VA auto
OK
Consultando os VA’s
>VA
L1.100 --> 0001 [Hex: 0x0011 | Dec: 00017]
L1.101 --> 0002 [Hex: 0x0021 | Dec: 00033]
OK
Consultar configurações BACnet
Na janela do terminal, digite o comando "bacnet"
>bacnet
Dev instance: 64 (0x000040)
BACnet IP: enabled
UDP port: 47808 (0xBAC0)
BACnet MSTP: L3
TS address: 64 (0x40)
OK
O CoolMaster e o CoolMasterPro podem ser configurados pela tela sensível ao toque. Consulte o manual do usuário do CoolMaster e veja o capítulo de configurações BMS
Ativar BACnet IP
bacnet ip enable
OK, Boot Required!
Boot 2
Alterando a porta UDP
A porta padrão para BACnet em um dispositivo CoolAutomation é 47808. Se quiser alterá-la, siga os passos abaixo
bacnet port xxx (número da porta desejada)
OK
Boot Required!
boot 2
Alterando o número padrão da instância (Opcional)
Por padrão, o número da instância é 64 (Hexadecimal = 40). Para alterar o valor padrão, siga os passos abaixo:
bacnet instance xxx (número da instância desejada em decimal)
OK
Boot Required!
boot 2
Ativar suporte BBMD (Opcional)
Para ativar o suporte BBMD e conectar a um dispositivo BBMD (roteador), siga os passos abaixo
>bacnet BBMD <ip> <port> (IP e porta necessários)
OK
Boot Required!
boot 2
Ativar BACnet MS/TP
O CoolMaster e o CoolMasterPro podem ser configurados pela tela sensível ao toque. Consulte o manual do usuário do CoolMaster e veja o capítulo de configurações BMS
>line type L3 BAC
OK
Boot Required
boot 2
Alterando o ID padrão do MS/TP (Endereço MAC)
Por padrão, o endereço MS/TP é 64
Para alterar o valor padrão, siga estes passos. Lembre-se que o comando myid utiliza formato hexadecimal, então após definir o endereço MS/TP (em decimal), será necessário convertê-lo para hexadecimal.
>line myid L3 xxx (número de ID desejado em hexadecimal)
OK, Boot Required!
Boot 2
Alterando o número padrão da instância (Opcional)
Por padrão, o número da instância é 64
Para alterar o valor padrão, siga estes passos
>bacnet instance xxx (número de ID desejado em decimal)
OK, Boot Required!
Boot 2
Alterando o frame BACnet padrão (opcional)
O frame padrão do BACnet MS/TP é:
Baud Rate 9600 bps
Data Bits 8
Parity Nenhum
Stop 1
Para alterar o formato BACnet, siga estes passos
>line baud L3 19200_8N2
OK, Boot Required!
Boot 2
Lista de Exemplos de Objetos BACnet (para download)

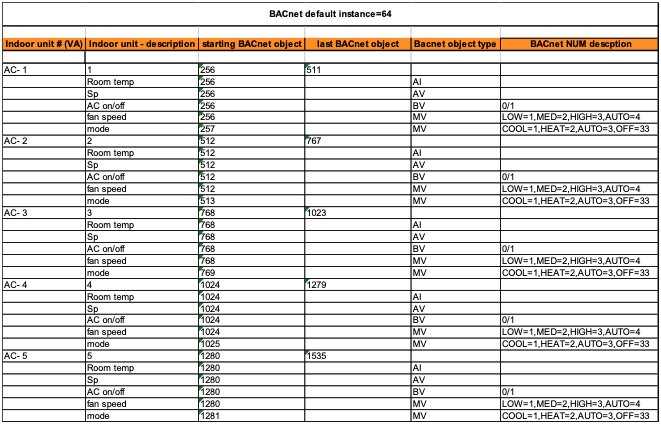

Veja a lista de exemplos de objetos BACnet anexada em formato de planilha. Esta planilha cobre até 25 IDUs conectados, rodando 25 endereços virtuais (VA’s), e apresenta os objetos de status e controle mais utilizados para cada unidade interna.
Esta planilha é especialmente útil para integrações Crestron Home com CoolMaster e CooLinkHub. Baixe o documento aqui.
