Este artigo se aplica aos seguintes produtos CoolMaster:
- CoolMaster
- CoolMasterPro
- CoolMasterNet
- CloudBox
Para definir o ModBus RTU/IP na tela do dispositivo, siga estes passos:

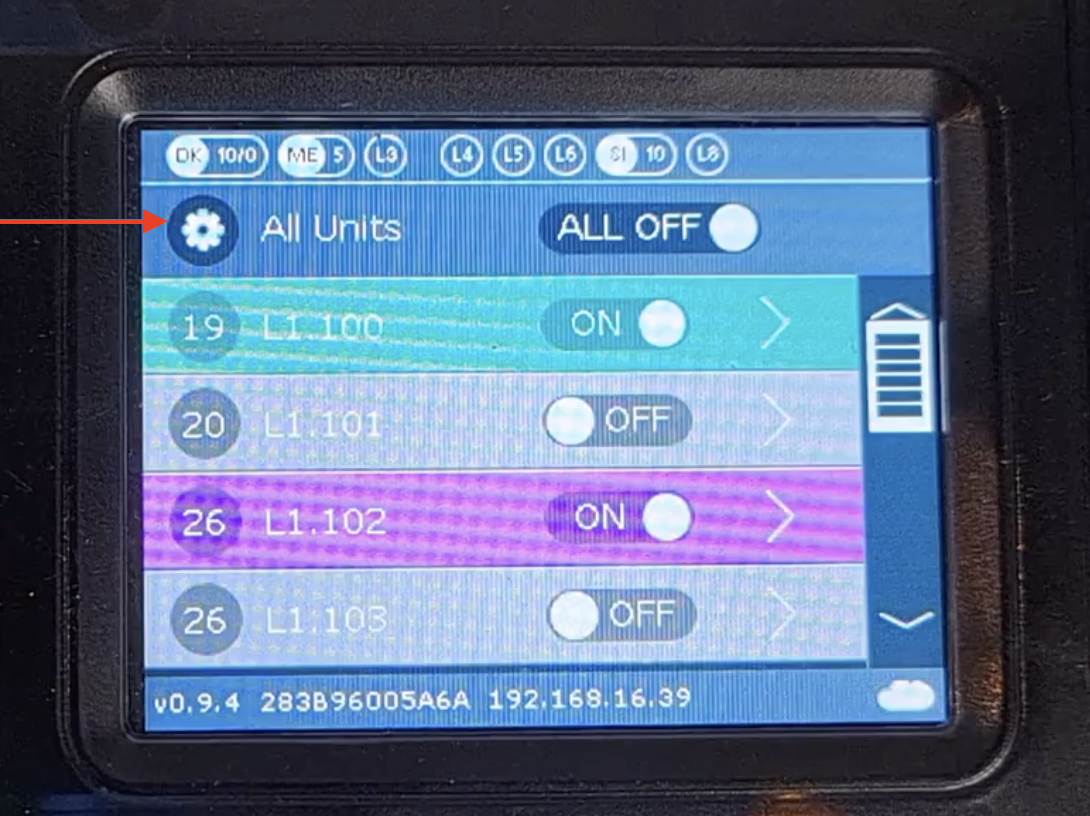

- Abra o menu de configurações
- Selecione CONFIGURAÇÕES BMS
- Ative o Modbus IP/RTU conforme sua necessidade
* Se você precisar de Modbus RTU e o L3 já estiver em uso, defina L4-L7 como alternativa para essa finalidade.
Isso pode ser feito definindo a linha escolhida como CG5. - Reinicie o dispositivo e aguarde até que todas as unidades sejam carregadas
- Volte ao menu CONFIGURAÇÕES BMS, role até encontrar o botão VA AUTO e clique nele
Isso irá mapear as unidades e distribuir 16 registradores por unidade - Para receber a tabela de mapeamento, selecione VA LIST
A coluna "base" indica o primeiro registrador de cada unidade (a primeira unidade começará com o registrador 17)
A ordem dos registradores é mostrada na coluna destacada na tabela abaixo:
| Endereço Base |
Holding Registers | Input Registers | Coils | Entradas Discretas |
|---|---|---|---|---|
| +0 |
Modo de Operação 0-Resfriar |
UID Ln.XYY Bits 15..12, Ln Bits 11..8, X Bits 7..0 Y
|
Ligar/Desligar 0-DESLIGADO 1-LIGADO |
Therm_ON / Status de Demanda |
| +1 |
Velocidade do Ventilador 0- Baixa |
Temperatura Ambiente ×10 °C | Sinal do Filtro | Falha de Comunicação Interna |
| +2 | Temperatura Ajustada ×10 °C | Código de Falha do HVAC (Dois primeiros caracteres) | Status do Terminal Externo 0-Aberto 1-Fechado |
Inibir |
| +3 |
Ligar/Desligar 0-DESLIGADO 1-LIGADO |
Código de Falha do HVAC (Dois últimos caracteres) | Temperatura Ajustada ×10 °C | Desabilitar Buzzer v0.9.5 (Samsung) |
| +4 | Sinal do Filtro | Reservado | ||
| +5 |
Oscilação 0-Vertical |
Reservado | ||
| +6 | Temperatura Ambiente ×10 °C (Somente Leitura) | Reservado | ||
| +7 | Código de Falha do HVAC(Somente Leitura) | Reservado | ||
| +8 |
Bits de Bloqueio do Controlador de Parede Local Bit 0 – Inibir Ligar/Desligar Bit 1 – Inibir Modo Bit 2 – Inibir Temperatura Bit 7 – Inibir Todas as Operações |
Reservado | ||
| +9 | Limites de Temperatura Ajustadav0.4.4 | Saída Digital 1 | Entrada Digital 1 | |
| +10 / 0xA | Limites de Temperatura Ajustada para Modo Resfriarv0.9.4 | Saída Digital 2 | Entrada Digital 2 | |
| +11 / 0xB | Limites de Temperatura Ajustada para Modo Aquecerv0.9.4 | Saída Digital 3 | Entrada Digital 3 |
Nota Importante
Nota importante: se durante ou após o mapeamento VA mais unidades forem adicionadas, NÃO execute o VA AUTO novamente
Em vez disso, conecte o dispositivo com o cabo USB e execute um comando no terminal:
va + [o endereço que queremos adicionar] [o número do novo endereço va]
por exemplo, você tem 15 endereços VA e quer adicionar o 16º endereço L1.115
O comando será:va + L1.115 16
