Geral
Existem dois tipos de ar-condicionado:
Inverter com controlador TAC680
ON OFF com controlador TAC640H
Ambos os controladores possuem canal de comunicação MODBUS RTU. O hardware do canal é um conector JST de 4 pinos, por isso é necessário conectar um chicote de fios chamado na Tadiran de chicote para casa inteligente, que não acompanha o ar-condicionado e deve ser adquirido separadamente. Veja abaixo o número de série do chicote:

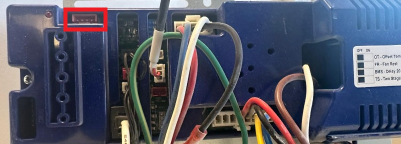

O chicote deve ser conectado ao conector da casa inteligente marcado em vermelho
O chicote possui 4 fios. Apenas os fios amarelo e verde devem ser conectados à linha de comunicação, utilizando conectores externos.
Os fios vermelho e preto conduzem uma tensão de 12 volts proveniente do controlador. Eles devem ser isolados e não conectados.
Conexão com dispositivos COOL
Os ar-condicionados podem ser conectados ao COOLBRIDGE com até 10 aparelhos conectados na porta L2
Ou ao COOLMASTER/PRO com até 10 aparelhos por linha de comunicação conectados nas portas L3-L7, preferencialmente na L7
No TI, selecione as configurações da linha de comunicação
Se apenas um ar-condicionado for conectado, não é necessário configurar endereços nos aparelhos, pois eles já saem de fábrica com o endereço 1
Configuração dos endereços dos controladores
Se mais de um ar-condicionado for conectado, cada aparelho deve ter um endereço exclusivo

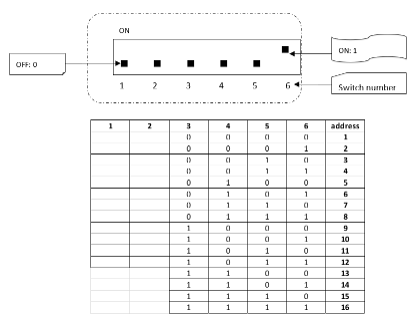

Nos aparelhos inverter com controlador TAC680, o endereço do controlador é definido por DIP SWITCH. Veja detalhes abaixo:
Nos aparelhos ON OFF com controlador TAC640H, o endereço do controlador é definido escrevendo no registrador Modbus 199 via software ou pelo dispositivo COOL. Por favor, entre em contato com o suporte técnico
Durante a configuração dos endereços dos aparelhos, conecte apenas um ar-condicionado por vez. Após alterar o endereço, conecte o próximo, e assim por diante, até configurar todos os endereços.
