Visão geral
Este guia explica como conectar CoolPlugs a um CoolMaster, CoolMasterPRO ou CloudBox usando a linha P-Bus (L3). Você irá configurar a porta L3 na tela sensível ao toque do dispositivo e ligar seus CoolPlugs em série (daisy chain), observando a polaridade correta dos fios.
Para ver todas as especificações do produto, consulte o CoolPlug Product Submittal.
Antes de começar
- Certifique-se de ter acesso físico à tela sensível ao toque do CoolMaster, CoolMasterPRO ou CloudBox.
- Use cabo de par trançado blindado de 2 fios, 20–24 AWG para toda a fiação do P-Bus.
- Não faça a ligação da cadeia em forma de loop — ela deve ser uma cadeia linear.
- Verifique a capacidade máxima de CoolPlugs do seu dispositivo antes de fazer a fiação:
- CoolMaster: até 32 CoolPlugs por linha P-Bus
- CoolMasterPRO / CloudBox: até 64 CoolPlugs por linha P-Bus
Observação: Um CoolMaster pode suportar mais de uma cadeia P-Bus de CoolPlugs. As portas L4, L5, L6 e L7 também podem ser configuradas para CoolPlugs, além da L3.
Passos

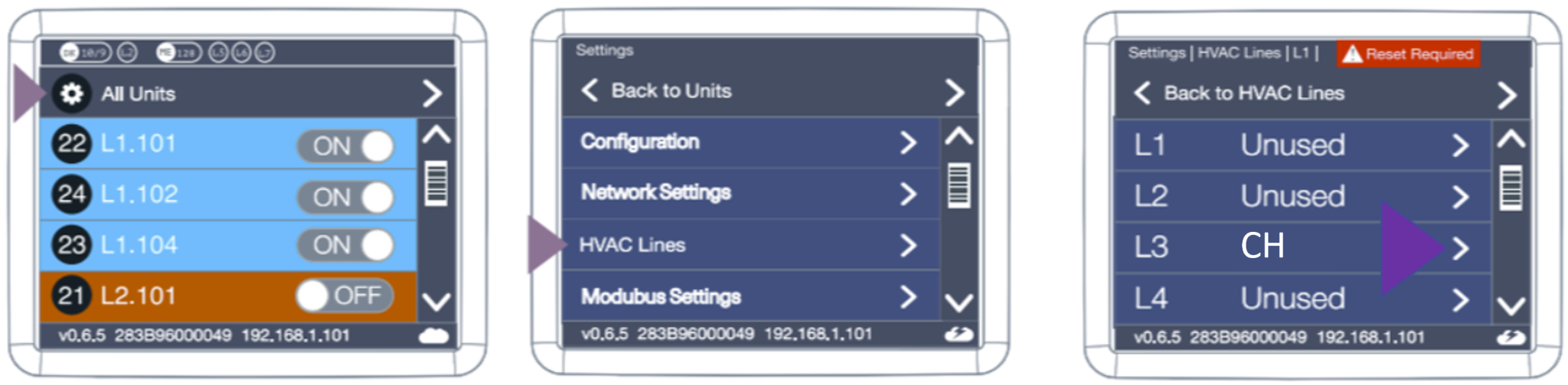

Passo 1 — Ative o P-Bus (CH) na Linha 3
- Na tela sensível ao toque do CoolMaster, acesse Configurações.
- Selecione Linhas HVAC.
- Selecione L3.
- Defina o protocolo da L3 como CH.
- Reinicie o dispositivo quando solicitado.
Para um vídeo demonstrativo deste passo, veja: Como ativar a Linha 3 em um CoolMaster.
Passo 2 — Ligue os CoolPlugs em série (Daisy Chain)
Conecte todos os CoolPlugs em série (daisy chain) até a porta L3 do seu dispositivo, seguindo o mapeamento de polaridade abaixo:
| Terminal do CoolPlug | Terminal L3 do CoolMaster |
|---|---|
| A | 1 |
| B | 2 |
| – (Terra) | – (Terra) |
A cadeia em série deve ser feita assim:
CoolPlug [A] → CoolPlug [A] → CoolPlug [A] → [1] do CoolMaster L3 CoolPlug [B] → CoolPlug [B] → CoolPlug [B] → [2] do CoolMaster L3 CoolPlug [–] → CoolPlug [–] → CoolPlug [–] → [–] do CoolMaster L3
Atenção: Não faça a ligação da cadeia em forma de loop. Fiação em loop causará erros de comunicação no P-Bus.

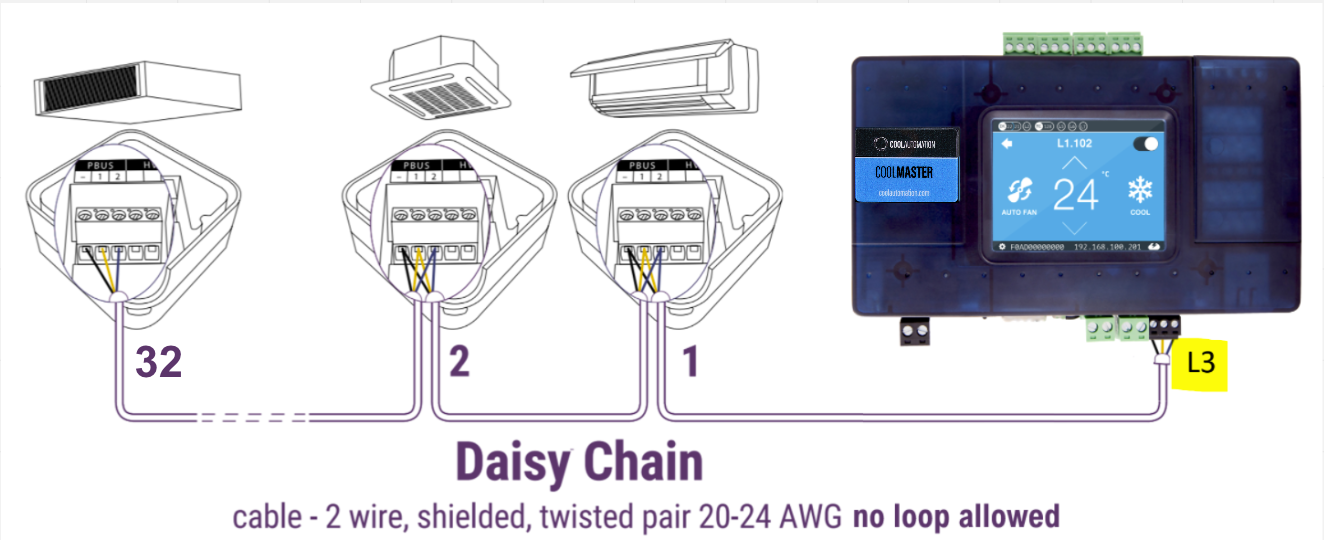

CoolMaster — diagrama da cadeia em série (máx. 32 CoolPlugs):
CoolMasterPRO / CloudBox — diagrama da cadeia em série (máx. 64 CoolPlugs por linha):
Para um vídeo demonstrativo deste passo, veja: Conectando e configurando um CoolPlug em um CoolMaster.
Resultado esperado
Depois que a L3 estiver configurada como CH e todos os CoolPlugs estiverem corretamente ligados, o CoolMaster (ou CoolMasterPRO / CloudBox) irá detectar e se comunicar com cada CoolPlug na cadeia. As unidades conectadas devem aparecer na lista de unidades do dispositivo e já estão prontas para integração com um sistema de automação residencial, e/ou com um BMS, e/ou com os aplicativos em nuvem da CoolAutomation.
Precisa de ajuda?
Se seus CoolPlugs não forem detectados após seguir estes passos, entre em contato com o Suporte da CoolAutomation para obter assistência.
