Conectando o CoolPlug à unidade interna PN/SA/TO

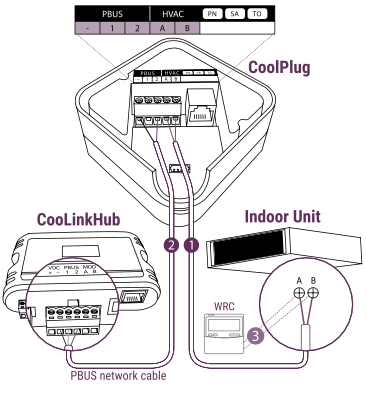

Conecte os terminais [A], [B] do CoolPlug aos terminais [A], [B] da unidade interna (Sanyo/Toshiba) ou aos terminais [R1], [R2] (Panasonic). Consulte o Manual de Instalação do fabricante do sistema HVAC para instruções sobre como localizar esses terminais na placa da unidade interna.
Conectando o CoolPlug ao CooLinkHub
- Modo sem fio: Verifique se os dispositivos foram pareados com sucesso. Veja como parear no artigo Instalação do CooLinkHub & CoolPlug sem fio
- Modo com fio: Conecte os fios de sinal do cabo PBUS vindos dos terminais [VDC-], [1] e [2] do CooLinkHub aos terminais correspondentes [-], [1] e [2] do CoolPlug.

  Consulte o diagrama de conexão PBUS no artigo Conexão com fio - topologia PBUS (PlugBus).
Opcional: Conecte o controle remoto com fio ao soquete WRC

* A conexão não é polarizada.

** A configuração Master/Slave será feita automaticamente pelo CoolPlug.
