DK (Daikin) - Ao conectar ao S21 (Nova revisão a partir do 4º trimestre de 2021)

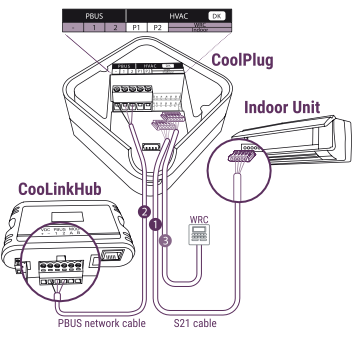

- Conectando o CoolPlug à unidade Daikin.
Conecte o cabo S21 fornecido com o CoolPlug entre o conector Indoor do CoolPlug (entrada S21 inferior do CoolPlug) e a porta S21 na placa da unidade interna. Consulte o manual de instalação da Daikin para localizar o soquete S21 na placa da unidade interna Daikin.
- Conectando o CoolPlug ao CooLinkHub
- Opcional: Para conectar o controle remoto com fio Daikin, conecte o cabo do controle ao soquete WRC (Wired Remote Controller) do CoolPlug (entrada S21 superior).
|
 |
* Em alguns modelos internos Daikin, será necessário o cabo com conector S21 menor de 5 pinos. Esse cabo também é fornecido com o CoolPlug como opção, quando necessário.
