Como conectar DK (Daikin) S403 - KRP980B1 – CoolAutomation Portuguese

Conectando o CoolPlug à unidade Daikin.

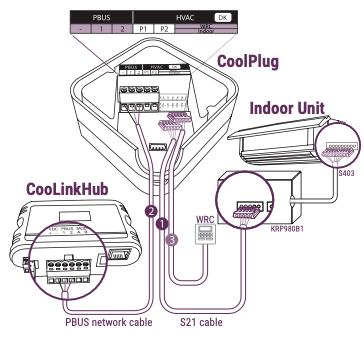

Conecte o cabo S21 fornecido com o CoolPlug entre o conector Indoor do CoolPlug (entrada S21 inferior do CoolPlug) e a porta S21 na placa do adaptador KRP980B1. Utilize o manual de instalação da Daikin para instalar o adaptador KRP980B1 na unidade interna Daikin. Conecte o adaptador ao soquete S403 interno.
Conectando o CoolPlug ao CooLinkHub
- Modo sem fio: Verifique se os dispositivos foram pareados com sucesso. Veja como parear no artigo Instalação do CooLinkHub & CoolPlug sem fio
- Modo com fio: Conecte os fios de sinal do cabo PBUS entre os terminais do CoolPlug [-], [1] e [2], e os terminais do CooLinkHub [VDC-], [1] e [2], respectivamente.

  Consulte o diagrama de conexão PBUS no artigo Conexão com fio - topologia PBUS (PlugBus).
Opcional: Para conectar o controle remoto com fio Daikin, conecte o cabo do controle ao WRC (controle remoto com fio) do CoolPlug (entrada S21 superior).

* O adaptador KRP98081 deve ser adquirido separadamente com o representante Daikin.
