Como conectar o CoolPlug DK (Daikin)

Last update: 7 de junho de 2026 14:27

DK (Daikin) - ao conectar em P1 P2

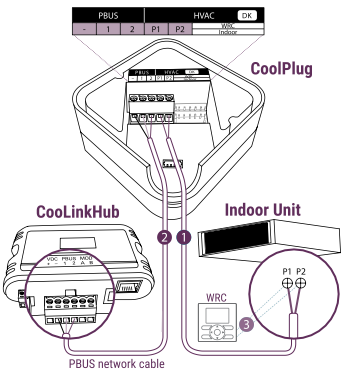

Conectando o CoolPlug à unidade Daikin
Conecte os terminais [P1] e [P2] do CoolPlug aos terminais [P1] e [P2] da unidade interna. Consulte o Manual de Instalação do fabricante do HVAC para saber onde ficam os terminais P1 P2 na unidade Daikin.
Conectando o CoolPlug ao CooLinkHub
- Modo sem fio: Verifique se os dispositivos foram pareados com sucesso. Veja como parear no artigo Instalação do CooLinkHub & CoolPlug sem fio
- Modo com fio: Conecte os fios de sinal do cabo PBUS vindos dos terminais [VDC-], [1] e [2] do CooLinkHub aos terminais correspondentes [-], [1] e [2] do CoolPlug, respectivamente.

  Consulte o diagrama de conexão PBUS no artigo Conexão com fio - topologia PBUS (PlugBus).
Opcional: Conecte o Controle Remoto com Fio (WRC) em paralelo com o CoolPlug.

* Essa conexão não é comum

** A configuração Master/Slave será feita automaticamente pelo CoolPlug
